Manuel EDIFIER S360DB (EDF100043)

Sommaire

1 Contenu de la boîte
2 Illustrations
3 Télécommande
4 Connexions
5 Entrée optique et coaxiale
6 Entrée PC/AUX
7 Entrée Bluetooth
8 Spécifications
9 Dépannage
10 Références
11 Télécharger le manuel
12 Dans d'autres langues

Contenu de la boîte

Remarque :

Les images sont fournies à titre indicatif uniquement et peuvent différer du produit réel.
Pour des raisons d'amélioration technique et de mise à jour du système, les informations et spécifications contenues dans ce document peuvent être légèrement différentes du produit réel. En cas de différence, le produit réel prévaut.

Illustrations

Interrupteur d'alimentation du haut-parleur satellite
Câble d'alimentation
Appairage du caisson de basses
Entrée PC/AUX
Entrée optique
Entrée coaxiale
Vers le haut-parleur satellite passif
Connecteur du câble d'alimentation
Interrupteur d'alimentation du caisson de basses
Voyant d'état
Appairer avec le haut-parleur satellite
Connecter au haut-parleur satellite actif
Affichage LED
Contrôle des aigus
Contrôle des basses
Réglage du volume/sélecteur d'entrée
Voyant d'état

Télécommande

Marche/Arrêt
Mute (Muet)
Voyant de la télécommande
Entrée optique
Entrée coaxiale
Previous/next track (Piste précédente/suivante) (sources audio Bluetooth uniquement)
Volume up/down (Volume haut/bas)
Play/pause (Lecture/pause) (sources audio Bluetooth uniquement)
Entrée AUX
Entrée PC
Entrée Bluetooth
Appuyer et maintenir pour déconnecter le Bluetooth (état connecté)

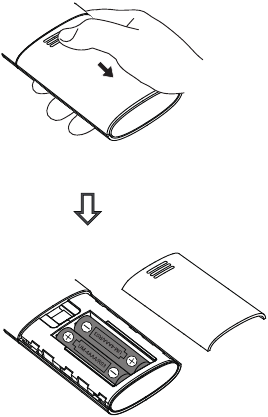

Comme le montre l'illustration, appuyez sur le couvercle du compartiment des piles de la télécommande vers le bas avec le pouce et suivez la direction de la flèche pour retirer le couvercle. Utilisez deux piles AAA (notez la polarité "+" et "-").
La durée de vie des piles est normalement d'environ 6 mois ; veuillez les remplacer lorsque la télécommande n'est plus sensible ou que la distance de contrôle est réduite.
N'utilisez jamais des piles anciennes et neuves ensemble.

Remarque :

Ne placez pas la télécommande dans des endroits chauds et humides.
Ne chargez pas les piles.
Retirez les piles lorsque la télécommande n'est pas utilisée pendant une longue période afin d'éviter les fuites de piles.
Les piles ne doivent pas être exposées à une chaleur excessive, telle que le soleil direct, le feu ou des sources similaires.
Risque d'explosion si la pile est remplacée de manière incorrecte. Remplacez-la uniquement par une pile de type identique ou équivalent.

Connexions

Alimentation : 100-240V~ 50/60Hz 400mA
* Ce type de prise est à des fins d'illustration uniquement.

Ré-appairer manuellement le caisson de basses et le haut-parleur satellite
Le haut-parleur satellite actif a été appairé avec le caisson de basses en usine avant l'expédition. Une fois alimentés, ils se reconnecteront automatiquement et le voyant sur le panneau arrière du caisson de basses s'allumera en rouge fixe. Si la connexion sans fil ne reprend pas, suivez les étapes ci-dessous pour l'appairage manuel.

Allumez le haut-parleur satellite actif, puis appuyez et maintenez le bouton "Pair" (Appairer) sur son panneau arrière pendant 2 secondes.
Appuyez et maintenez le bouton "Pair" (Appairer) sur le panneau arrière du caisson de basses pendant 2 secondes. Le voyant rouge sur son panneau arrière clignotera rapidement.
Attendez que le voyant rouge sur le panneau arrière du caisson de basses s'allume en continu. L'appairage est alors terminé et la connexion sans fil est établie.

Remarque : Si le voyant rouge sur le panneau arrière du caisson de basses s'allume en mode "respiration" (clignotement lent), cela indique que le caisson de basses est déconnecté et entre en mode veille. Répétez les étapes ci-dessus.

Le voyant LED clignote en mode "respiration" : le caisson de basses est déconnecté et entre en mode veille
Le voyant LED clignote rapidement : le caisson de basses entre en mode d'appairage
Le voyant LED est allumé en continu : le caisson de basses est connecté et fonctionne normalement

Entrée optique et coaxiale

Appuyez sur le bouton "OPT/COX" (OPT/COAX) de la télécommande ou sur le bouton de réglage du volume/sélecteur d'entrée du haut-parleur satellite actif pour sélectionner l'entrée OPT/COX ; le voyant du haut-parleur satellite actif est maintenant allumé.
Connectez une source audio (telle qu'un décodeur STB et un lecteur Blu-ray, etc.) à l'entrée OPT/COX du panneau arrière du haut-parleur satellite actif à l'aide du câble audio optique inclus ou d'un câble audio coaxial non inclus.
Lancez la lecture de la musique et ajustez le volume souhaité.

Remarque :
Seuls les signaux audio PCM standard (44,1 kHz/48 kHz/96 kHz/192 kHz) fonctionnent en mode optique/coaxial.

Entrée PC/AUX

Appuyez sur le bouton "PC/AUX" (PC/AUX) de la télécommande ou sur le bouton de réglage du volume/sélecteur d'entrée du haut-parleur satellite actif pour sélectionner l'entrée PC/AUX ; le voyant du haut-parleur satellite actif est maintenant allumé.
Connectez une source audio (telle qu'un téléphone mobile, une tablette, etc.) à l'entrée PC/AUX du panneau arrière du haut-parleur satellite actif (respectez les couleurs) à l'aide du câble audio 3,5 mm vers RCA inclus.
Lancez la lecture de la musique et ajustez le volume souhaité.

Entrée Bluetooth

Appuyez sur le bouton " " de la télécommande ou sur le bouton de réglage du volume/sélecteur d'entrée du haut-parleur satellite actif pour sélectionner l'entrée Bluetooth ; le voyant du haut-parleur satellite actif est maintenant allumé.
Configurez votre appareil Bluetooth (téléphone mobile, tablette, etc.) pour rechercher et sélectionner "EDIFIER S360DB".

Remarque :
* Le Bluetooth du S360DB ne peut être recherché et connecté qu'en utilisant l'entrée Bluetooth. La connexion Bluetooth existante sera déconnectée dès que l'enceinte sera commutée sur d'autres entrées audio. Lorsque l'enceinte est de nouveau commutée sur l'entrée Bluetooth, elle essaiera de se connecter au dernier appareil source audio Bluetooth connecté.
* Le code PIN de connexion est "0000" (0000) si nécessaire.
* Pour vous déconnecter de l'appareil Bluetooth actuel, appuyez et maintenez le bouton " " de la télécommande pendant 2 secondes.
* Pour profiter de toutes les fonctions Bluetooth de ce produit, assurez-vous que votre appareil source audio prend en charge les profils A2DP et AVRCP.
* La connectivité et la compatibilité Bluetooth peuvent varier entre les différents appareils sources, en fonction des versions logicielles de ces appareils.
* Le décodeur Qualcomm aptX intégré au produit permet d'obtenir une meilleure qualité sonore de transmission sans fil, veuillez donc utiliser un appareil prenant en charge Qualcomm aptX comme source audio.

Spécifications

Puissance de sortie totale (RMS) :
G/D (Aigus) : 10W+10W
G/D (Moyennes et basses) : 30W+30W
SW (Caisson de basses) : 75W

Réponse en fréquence : G/D : 136Hz-40kHz, SW : 41Hz-150Hz

Dépannage

Impossible de se connecter à votre appareil Bluetooth

Assurez-vous que la distance entre ce produit et votre appareil Bluetooth est inférieure à 10 mètres et qu'il n'y a pas d'obstacles entre eux.
Assurez-vous qu'aucun appareil n'est connecté à ce produit via Bluetooth.
Assurez-vous que ce produit est en mode d'appairage Bluetooth. Si ce n'est pas le cas, basculez-le manuellement dans ce mode.
Redémarrez ce produit, activez la fonction Bluetooth sur votre appareil Bluetooth, puis réessayez.
Réinitialisez ce produit aux paramètres d'usine et réessayez.

Pas d'alimentation

Assurez-vous que le câble d'alimentation est correctement connecté.
Assurez-vous que l'alimentation n'est pas coupée.
Assurez-vous que le bouton d'alimentation principal sur le panneau arrière est commuté sur "ON" (MARCHE).

Pas de son

Assurez-vous que ce produit est sous tension.
Assurez-vous que ce produit et votre appareil sont correctement connectés.
Assurez-vous que la lecture n'est pas en pause.
Assurez-vous que ce produit et votre appareil ne sont pas en mode muet.
Augmentez le volume de ce produit et de votre appareil.

Bruit provenant de l'appareil

Les enceintes EDIFIER génèrent peu de bruit, tandis que le bruit de fond de certains appareils audio est trop élevé. Veuillez débrancher les câbles audio et monter le volume. Si aucun son n'est audible à 1 mètre de l'enceinte, il n'y a pas de problème avec ce produit.

Pour en savoir plus sur EDIFIER, veuillez visiter www.edifier.com
Pour les questions de garantie EDIFIER, veuillez visiter la page du pays concerné sur www.edifier.com et consulter la section intitulée "Conditions de garantie".
États-Unis et Canada : service@edifier.ca
Amérique du Sud : Veuillez visiter www.edifier.com (Anglais) ou www.edifierla.com (Espagnol/Portugais) pour les informations de contact locales.

Références

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Manuel EDIFIER S360DB (EDF100043)
