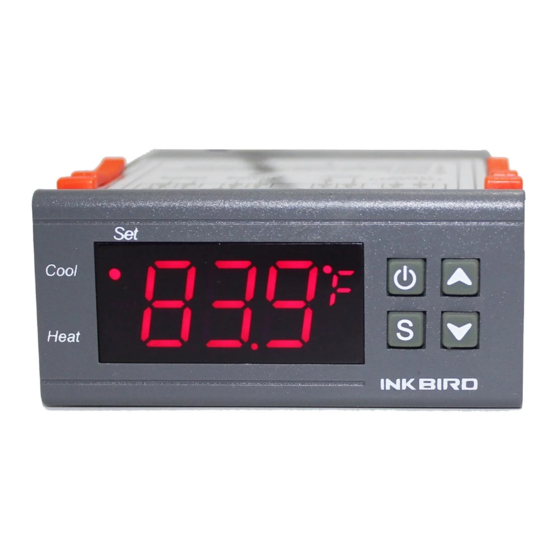

Manuel INKBIRD ITC-1000

COMMENT CÂBLER

Schéma de câblage

Veuillez ne pas oublier de câbler le dispositif de chauffage et de refroidissement à l'alimentation électrique et de créer un circuit.

EXEMPLES

Outils et Matériaux :

ITC-1000
Boîtier de projet ABS
Câbles d'alimentation et fils
Prise de courant
Bornier

1. Fixer les fils au bornier

2. Installer sur l'ITC-1000

3. Exemple de notre client


COMMENT RÉGLER

INSTRUCTIONS DU PANNEAU

Power Key (Touche d'alimentation) : Mettre sous tension et hors tension, Confirmer la valeur de réglage, Fonction de sauvegarde et de sortie
Up Key (Touche Haut) : Choisir un paramètre, Augmenter la valeur et Vérifier la valeur de température de réglage
Down Key (Touche Bas) : Choisir un paramètre, Diminuer la valeur et Vérifier la valeur de différence de réglage
Set Key (Touche de réglage) : Entrée, Sortie et Réglage des paramètres
C/F Display (Affichage C/F) : Degrés Celsius ou degrés Fahrenheit
PV/SV Display (Affichage PV/SV) : Afficher la valeur du processus, la valeur de consigne et le menu des paramètres
Heat Indicator Lamp (Voyant de chauffage) : Allumé : Début du chauffage ; Éteint : Arrêt du chauffage
Set Indicator Lamp (Left lamp) (Voyant de réglage (lampe gauche)) : Allumé : Réglage des paramètres
Cool Indicator Lamp (Right lamp) (Voyant de refroidissement (lampe droite)) : Allumé : Démarrage de la réfrigération ; Éteint : Arrêt de la réfrigération ; Clignotement : Délai du compresseur

FONCTIONNEMENT DES TOUCHES

Vérifier le paramètre

En mode de fonctionnement normal, appuyez une fois sur la touche "", la valeur de température de réglage s'affichera ; appuyez une fois sur la touche "", la valeur de différence s'affichera.

Réglage des paramètres

• En mode de fonctionnement normal, maintenez la touche "" enfoncée pendant plus de 3 secondes pour entrer en mode de réglage, le voyant de réglage s'allume, l'écran affiche le premier code de menu "TS".
• Appuyez sur la touche "" ou sur la touche "" pour monter ou descendre dans l'élément de menu et afficher le code de menu.
• Appuyez sur la touche "" pour entrer dans le réglage du paramètre du menu actuel, la valeur du paramètre commence à clignoter.
• Appuyez sur la touche "" ou sur la touche "" pour ajuster la valeur du paramètre du menu actuel.
• Après le réglage, appuyez sur la touche "" pour quitter le réglage du paramètre du menu actuel, la valeur du paramètre cesse de clignoter. L'utilisateur peut définir les autres fonctions comme les étapes ci-dessus.
• Dans n'importe quel état, appuyez sur la touche "" pour enregistrer la valeur du paramètre modifiée et revenir à la valeur de température normale.
• Si aucune opération n'est effectuée dans les 10 secondes, le menu se quittera automatiquement et reviendra à l'état d'affichage de la température normale, et n'enregistrera pas le paramètre de cette modification.

INSTRUCTIONS D'UTILISATION

• En mode de fonctionnement normal, maintenez la touche "" enfoncée pendant plus de 3 secondes pour éteindre le contrôleur ; en état d'arrêt, maintenez la touche "" enfoncée pendant plus de 1 seconde pour allumer le contrôleur.
• En mode de fonctionnement normal, l'écran affiche la valeur de mesure actuelle, le contrôleur alterne automatiquement entre les modes chauffage et refroidissement.
• Si la température mesurée ≥ valeur de consigne de température + valeur de différence de consigne, le contrôleur démarre la réfrigération, le voyant de refroidissement s'allume et le relais de réfrigération est connecté. Lorsque le voyant de refroidissement clignote, cela indique que le dispositif de réfrigération est en état de protection contre le délai du compresseur.
• Si la température mesurée ≤ valeur de consigne de température, le voyant de refroidissement s'éteint et le relais de réfrigération est déconnecté.
• Si la température mesurée ≤ valeur de consigne de température - valeur de différence de consigne, le contrôleur démarre le chauffage, le voyant de chauffage s'allume et le relais de chauffage est connecté.
• Si la température mesurée ≥ valeur de consigne de température, le voyant de chauffage s'éteint et le relais de chauffage est déconnecté.

INSTRUCTIONS DU MENU

Lorsque la température réglée est en degrés Celsius

Lorsque la température réglée est en degrés Fahrenheit

COMMENT RÉGLER

EXEMPLE

CIBLE DE RÉGLAGE

CF
Réglage Fahrenheit ou Celsius : F

TS + DS
Température Cible : 75 – 85°F

PT
Délai du compresseur : 2 minutes

CA
Valeur de calibrage de la température : 2°F

Réglage Fahrenheit ou Celsius : F

ENTRER EN MODE CF

1. Maintenez la touche "" enfoncée pendant plus de 3 secondes pour entrer en mode de réglage
2. Appuyez une fois sur la touche "", et l'écran affiche le code "CF"

CHOISIR F

1. Appuyez sur la touche "" pour entrer dans le réglage CF, utilisez la touche "" ou la touche ", choisissez "F".

2. Appuyez sur la touche "" pour confirmer et continuer le réglage.

Exemple : Température Cible : 75 – 85 °F

Pour obtenir une température cible de 75-85 F, vous devez régler :
TS (valeur de consigne de température) = 80
DS (valeur de différence de consigne) = 5

1. ENTRER EN MODE TS
   Appuyez sur la touche "" et choisissez le code "TS"
2. CHOISIR 80
   Appuyez sur la touche "" pour entrer dans le réglage TS, utilisez la touche "" ou la touche ", choisissez "80". Appuyez sur la touche "" pour confirmer et continuer le réglage.

1. ENTRER EN MODE DS
   Appuyez sur la touche "" et choisissez le code "DS"
2. CHOISIR 5
   Appuyez sur la touche "" pour entrer dans le réglage DS, utilisez la touche "" ou la touche ", choisissez "5". Appuyez sur la touche "" pour confirmer et continuer le réglage.

Délai du compresseur : 2 minutes

ENTRER EN MODE PT

Appuyez sur la touche "" pour choisir le code "PT"

CHOISIR 2

Appuyez une fois sur la touche "" pour entrer dans le réglage PT, utilisez la touche "" ou la touche ", choisissez "2". Appuyez sur la touche "" pour confirmer et continuer le réglage.

CA (Valeur de calibrage de la température) = 2

ENTRER EN MODE CA

Appuyez sur la touche "" et choisissez le code "CA"

CHOISIR 2

Appuyez une fois sur la touche "" pour entrer dans le réglage CA, utilisez la touche "" ou la touche ", choisissez "2". Appuyez sur la touche "" pour confirmer et continuer le réglage.

Après le réglage, n'oubliez pas d'appuyer sur la touche "" pour enregistrer la valeur du paramètre modifiée et revenir à la valeur de température normale.
