NOTICE TECHNIQUE
Garde-corps
> PROTECTION COLLECTIVE - GARDE-CORPS
> GARDE-CORPS FIXATION EN APPLIQUE

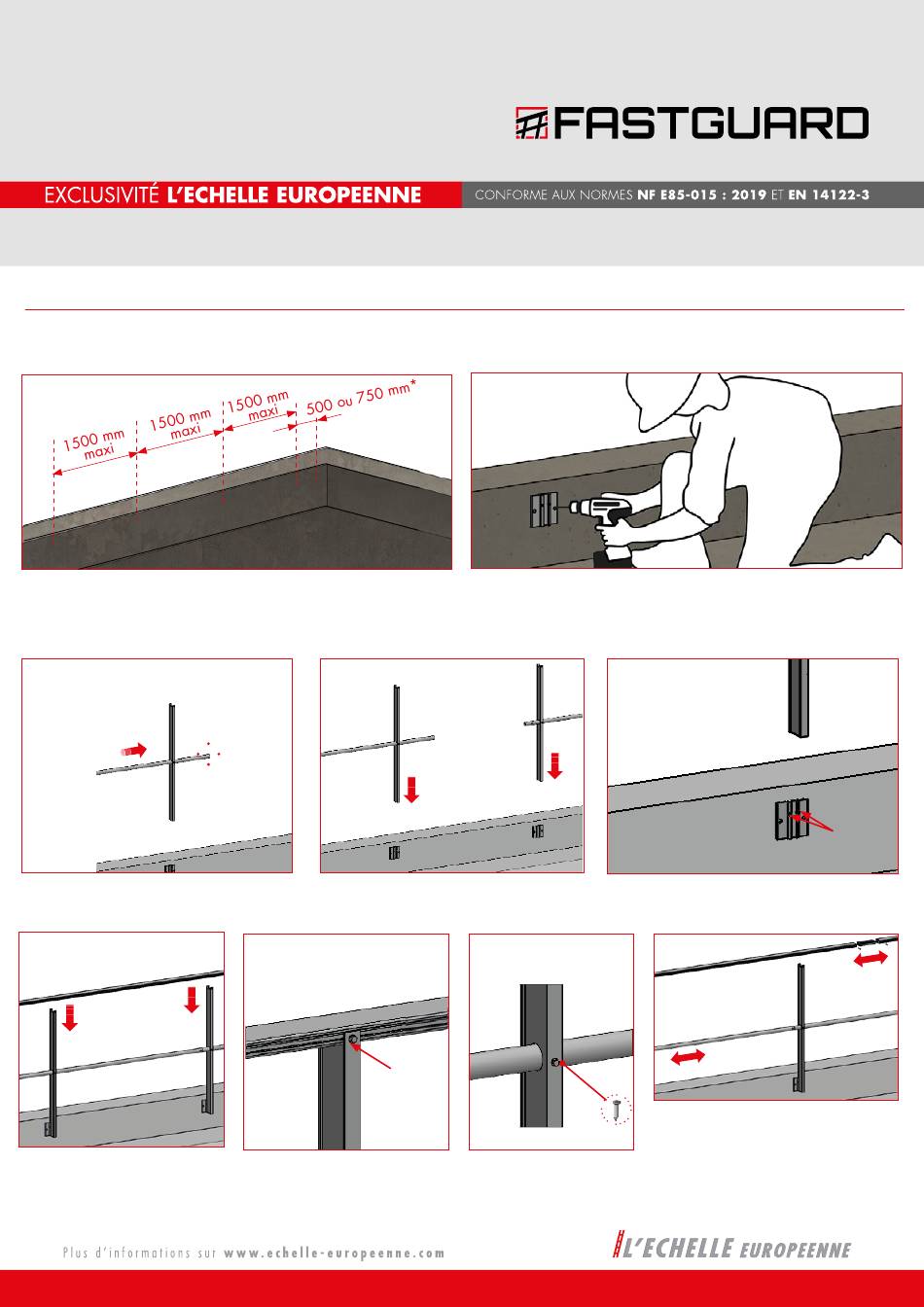

MONTAGE DU GARDE-CORPS EN APPLIQUE FASTGUARD
Le montage du garde-corps FASTGUARD
Il est préférable de commencer l'installation au niveau d'un angle.
1 -
Tracer un repère tous les 1500 mm au maximum. *La cote entre
le montant et le bord de l'acrotère doit être de 500 mm pour le
garde-corps droit et 750 mm pour le garde-corps incliné.
Embouts non rétreints
côté angle.
Enfiler une sous-lisse dans deux
3 -
montants.
la main courante dans les montants. Fixez la avec la
6 -
Clipser
vis autoforeuse 4,8 x 16. Couple de serrage recommandé 5 N.m.
FASTGUARD
PRINCIPE DE MONTAGE
nécessite au minimum deux personnes.
®
Placer le tout dans les embases.
4 -
Vis cuvette
®
®
2 -
Fixer les embases sur l'acrotère tous les 1500 mm maximum
selon préconisations (choix des fixations).
Vérifier la verticalité des montants et visser
5 -
les vis cuvettes des embases en applique.
Visser les vis 4.8 x
7 -
32 sur le montant au
niveau de la sous-lisse.
Assembler les mains courantes
8 -
avec les jonctions et les sous-lisses
des tronçons montés. Fixer chaque
jonction avec les vis 4,8 x 16 :
2 à chaque jonction de main
courante et 1 entre 2 sous-lisse.
Vis cuvettes
p.9
