Manuels Connexes pour l'echelle europeenne FASTGUARD
Sommaire des Matières pour l'echelle europeenne FASTGUARD

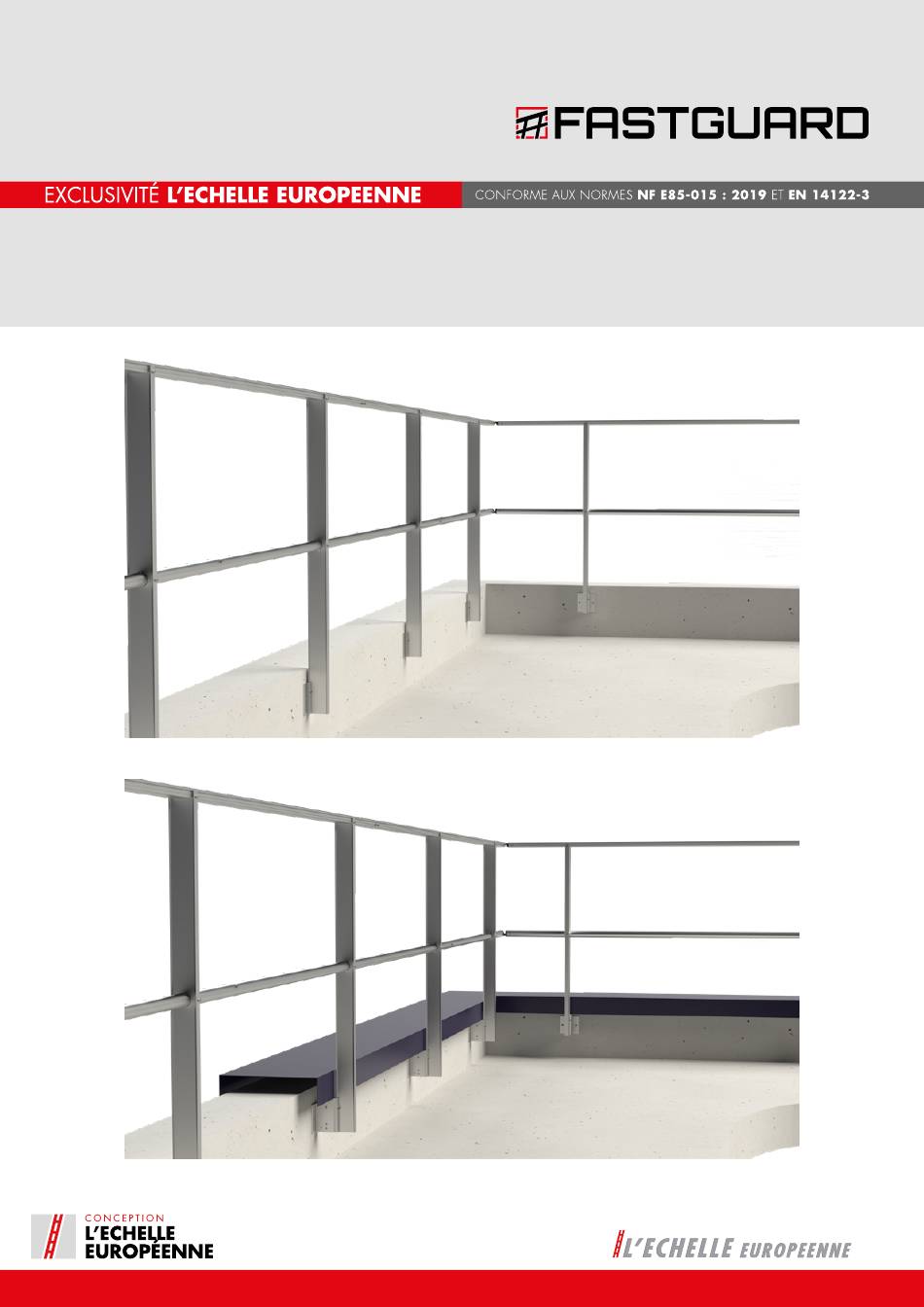

- Page 1 NOTICE TECHNIQUE Garde-corps FASTGUARD ® > PROTECTION COLLECTIVE - GARDE-CORPS > GARDE-CORPS FIXATION EN APPLIQUE GARDE-CORPS FIXATION EN APPLIQUE APPLIQUE APPLIQUE DÉPORTÉE...
- Page 2 NOTICE TECHNIQUE Garde-corps FASTGUARD ® > PROTECTION COLLECTIVE - GARDE-CORPS > GARDE-CORPS FIXATION EN APPLIQUE SOMMAIRE DÉFINITION ....................... RÉGLEMENTATION ...................... RAPPEL DES NORMES ....................RÉFÉRENCES ......................DIMENSIONS ......................STOCKAGE ........................ RECOMMANDATIONS DE MONTAGE ................UTILISATION-ENTRETIEN ....................FIXATIONS ........................ IMPLANTATION ......................
- Page 3 > PROTECTION COLLECTIVE - GARDE-CORPS > GARDE-CORPS FIXATION EN APPLIQUE PRÉSENTATION GÉNÉRALE DÉFINITION Les garde-corps en applique et en applique déportée FASTGUARD ® Garde-corps sans plinthe sont un système de protection collective antichute. Ils forment la solution idéale pour la mise en sécurité des terrasses. Leur conception permet une pose rapide et simple grâce à...
- Page 4 NOTICE TECHNIQUE Garde-corps FASTGUARD ® > PROTECTION COLLECTIVE - GARDE-CORPS > GARDE-CORPS FIXATION EN APPLIQUE PRÉSENTATION GÉNÉRALE RÉFÉRENCES Version droite Version incliné 25° EEAI1-V2 EEAD1-V2 EEAI2-V2 En applique ( à l’anglaise) EEAD2-V2 EEAI3-V2 EEAD3-V2 EEAI4-V2 EEADI1-V2 EEADD1-V2 EEADI2-V2 En applique déportée...
- Page 5 - Pour garantir la conformité de l’installation, celle-ci doit être - S’il est installé dans milieu industriel pollué, pétrochimique, réalisée suivant un plan de calepinage effectué par notre confi- marin ou en bord de mer, le garde-corps FASTGUARD devra ®...
- Page 6 NOTICE TECHNIQUE Garde-corps FASTGUARD ® > PROTECTION COLLECTIVE - GARDE-CORPS > GARDE-CORPS FIXATION EN APPLIQUE IMPLANTATION Version incliné Version droit...
- Page 7 NOTICE TECHNIQUE Garde-corps FASTGUARD ® > PROTECTION COLLECTIVE - GARDE-CORPS > GARDE-CORPS FIXATION EN APPLIQUE GARDE-CORPS EN APPLIQUE DEPORTÉE DROIT Éléments de montage : Main-courante 68 x 25 longueur 3000 mm Sous-lisse Ø35 mm rétreinte longueur 3000 mm Bouchon main-courante Bouchon sous-lisse Ø35 mm...
- Page 8 NOTICE TECHNIQUE Garde-corps FASTGUARD ® > PROTECTION COLLECTIVE - GARDE-CORPS > GARDE-CORPS FIXATION EN APPLIQUE GARDE-CORPS EN APPLIQUE DEPORTÉE EXTERIEUR 13 14 13 14 Éléments de montage : Éléments de plinthe : 11 - Main-courante 68 x 25 longueur 3000 mm Plinthe longueur 3000 mm - Sous-lisse Ø35 mm rétreinte longueur 3000 mm...
- Page 9 FASTGUARD ® > PROTECTION COLLECTIVE - GARDE-CORPS > GARDE-CORPS FIXATION EN APPLIQUE PRINCIPE DE MONTAGE MONTAGE DU GARDE-CORPS EN APPLIQUE FASTGUARD ® Le montage du garde-corps FASTGUARD nécessite au minimum deux personnes. ® Il est préférable de commencer l’installation au niveau d’un angle.
- Page 10 NOTICE TECHNIQUE Garde-corps FASTGUARD ® > PROTECTION COLLECTIVE - GARDE-CORPS > GARDE-CORPS FIXATION EN APPLIQUE PRINCIPE DE MONTAGE 300 mm (bouchon) / 750 mm (terminaison murale) Ajuster le dernier tronçon 10 - BOUCHONS ET TERMINAISONS MURALES 11 - ANGLES Fixation à la main courante avec 1 vis autoforeuse 4,8 x 16.
