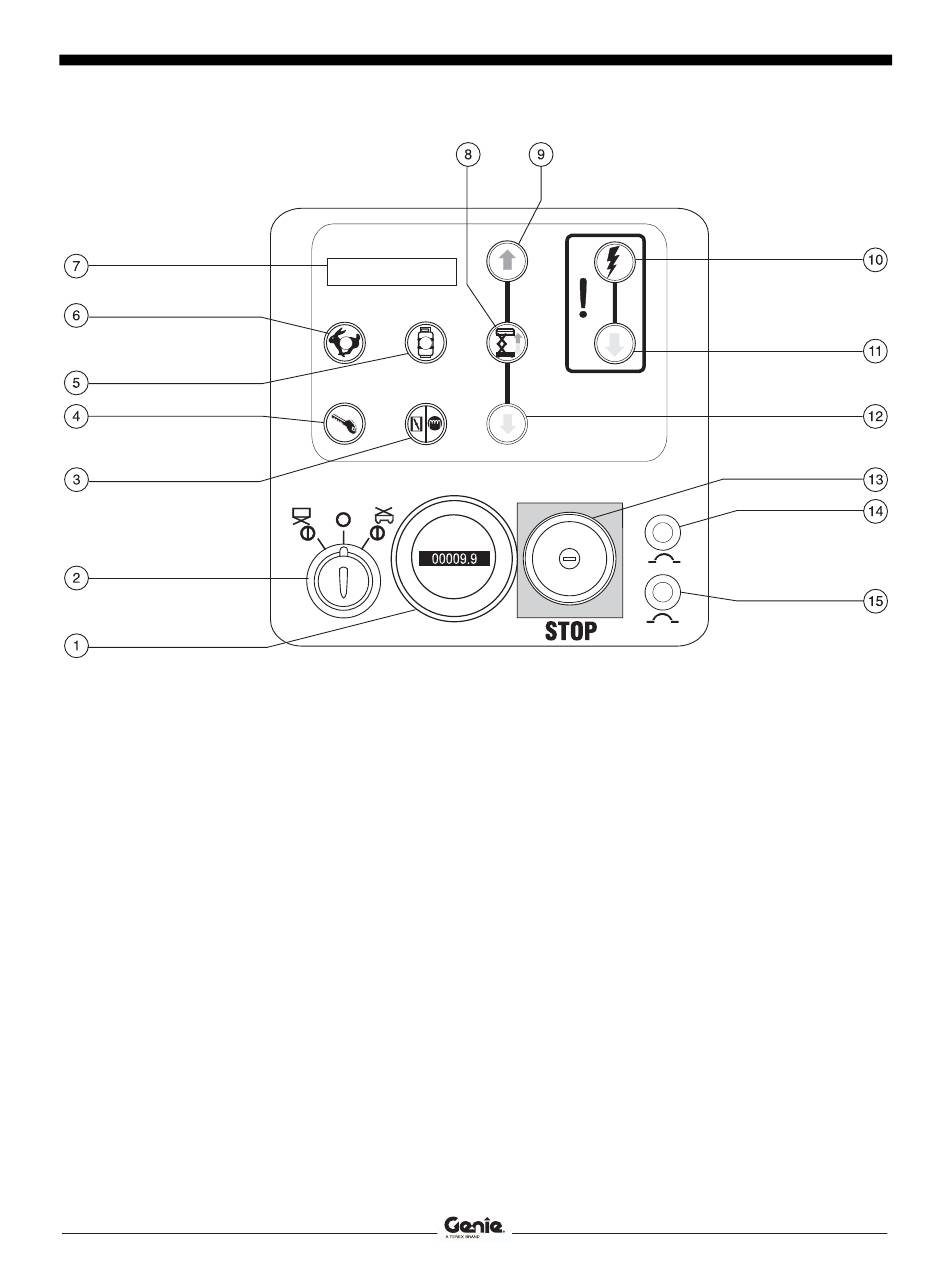

Panneau de commandes au sol

1 Compteur horaire
2 Interrupteur à clé à 3 positions (nacelle/arrêt/sol)
3 Modèles à essence/GPL : bouton du starter
Modèles diesel : Bouton de préchauffage
4 Bouton de démarrage du moteur
5 Modèles à essence/GPL : bouton de sélection GPL
avec témoin
6 Sélecteur de régime moteur avec témoin
7 Écran à cristaux liquides
14
8
9
10 Bouton de validation de la fonction de descente
11 Bouton de descente d'urgence
12 Bouton de descente de la nacelle
13 Bouton rouge d'arrêt d'urgence
14 Disjoncteur de 20A pour le circuit des commandes
15 Disjoncteur de 15A pour le circuit des commandes
GS-2669RT • GS-3369RT • GS-4069RT
Première édition • Cinquième impression
Bouton de validation d'élévation
Bouton de montée de la nacelle
d'urgence
Pièce réf. 230495FR
