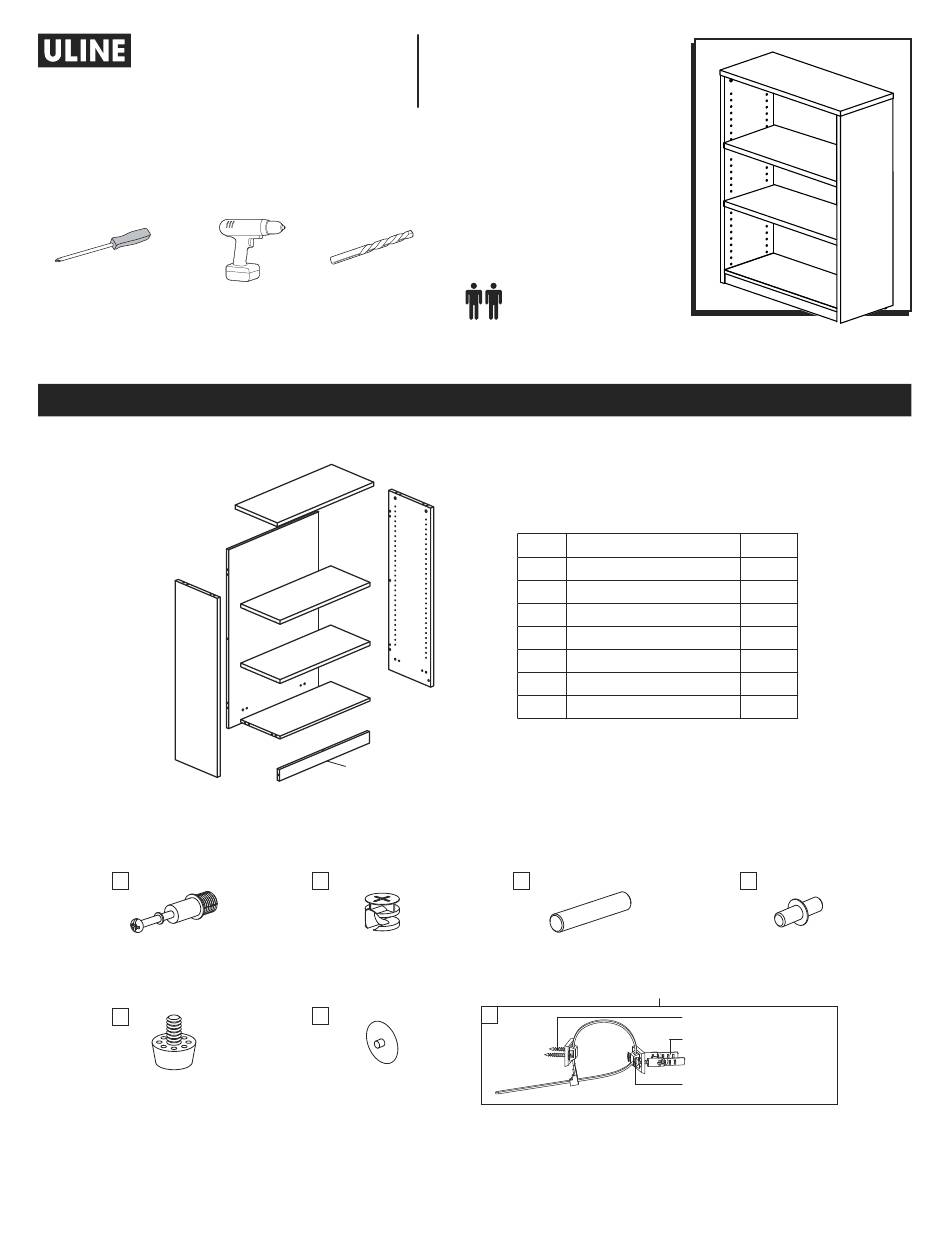

H-10250
DESIGNER COLLECTION –
3-SHELF OFFICE BOOKCASE
TOOLS NEEDED
Phillips Screwdriver
(Optional)
1
A
Cam Lock Pin x 21
E
Adjustable Glide x 4
PAGE 1 OF 9
Drill
5/16" Drill Bit
(Optional)
3
5
2
7
7
4
6
B
Cam Lock x 21
F
Cam Lock Cap x 21
1-800-295-5510
uline.com
Two Person Assembly
Recommended
PARTS
#
DESCRIPTION
1
Left Side Panel
2
Right Side Panel
3
Top Panel
4
Bottom Panel
5
Back Panel
6
Skirt Panel
7
Shelf
C
Dowel x 16
Wall Anchor Kit
G
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
QTY
1
1
1
1
1
1
2
D
Shelf Dowel x 8
M4 x 20 mm Screw x 2
Plastic Anchor x 2
M4 x 40 mm Screw x 2
1024 IH-10250
