H-11671, H-11672

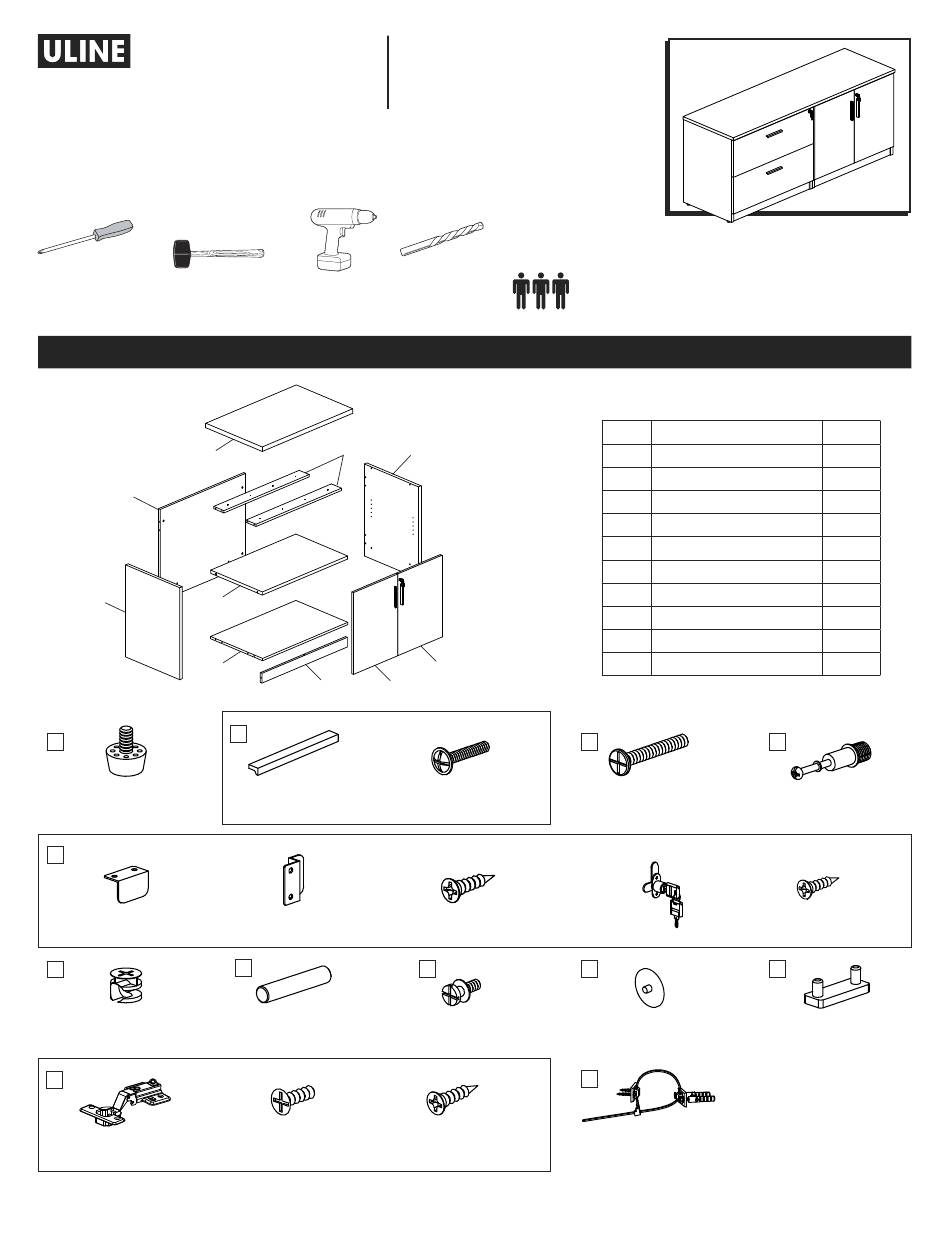

DESIGNER COLLECTION
STORAGE CREDENZA
TOOLS NEEDED
Phillips
Rubber Mallet
Screwdriver
3
5
1
7
4
A
Adjustable Glide x 4
F
L-Bracket x 1
E
Cam Lock x 18
J
Hinge x 4
PAGE 1 OF 24
1-800-295-5510
uline.com
Drill
5/16" Drill Bit
(Optional)
(Optional)
STORAGE CABINET PARTS
10
2
6
8
B
Metal Handle x 2
M4 x 22 mm Bolt x 4
S-Bracket x 1
M3 x 16 mm Screw x 4
G
Dowel x 12
M4 x 10 mm Bolt x 8
M4 x 14 mm Screw x 16
Three Person Assembly
Recommended
9
C
M6 x 30 mm Bolt x 8
H
I
Shelf Dowel x 4
Cam Lock Cap x 18
R
Wall Anchor Kit x 1
Para Español, vea páginas 9-16.
Pour le français, consulter les pages 17-24.
#
DESCRIPTION
1
Left Side Panel
2
Right Side Panel
3
Top Panel
4
Bottom Panel
5
Back Panel
6
Skirt Panel
7
Shelf
8
Left Door
9
Right Door
10
Support Beam
D
Cam Lock Pin x 18
Lock x 1
M3.5 x 14 mm Screw x 2
K
QTY
1
1
1
1
1
1
1
1
1
2
Door Plug x 1
0325 IH-11671
