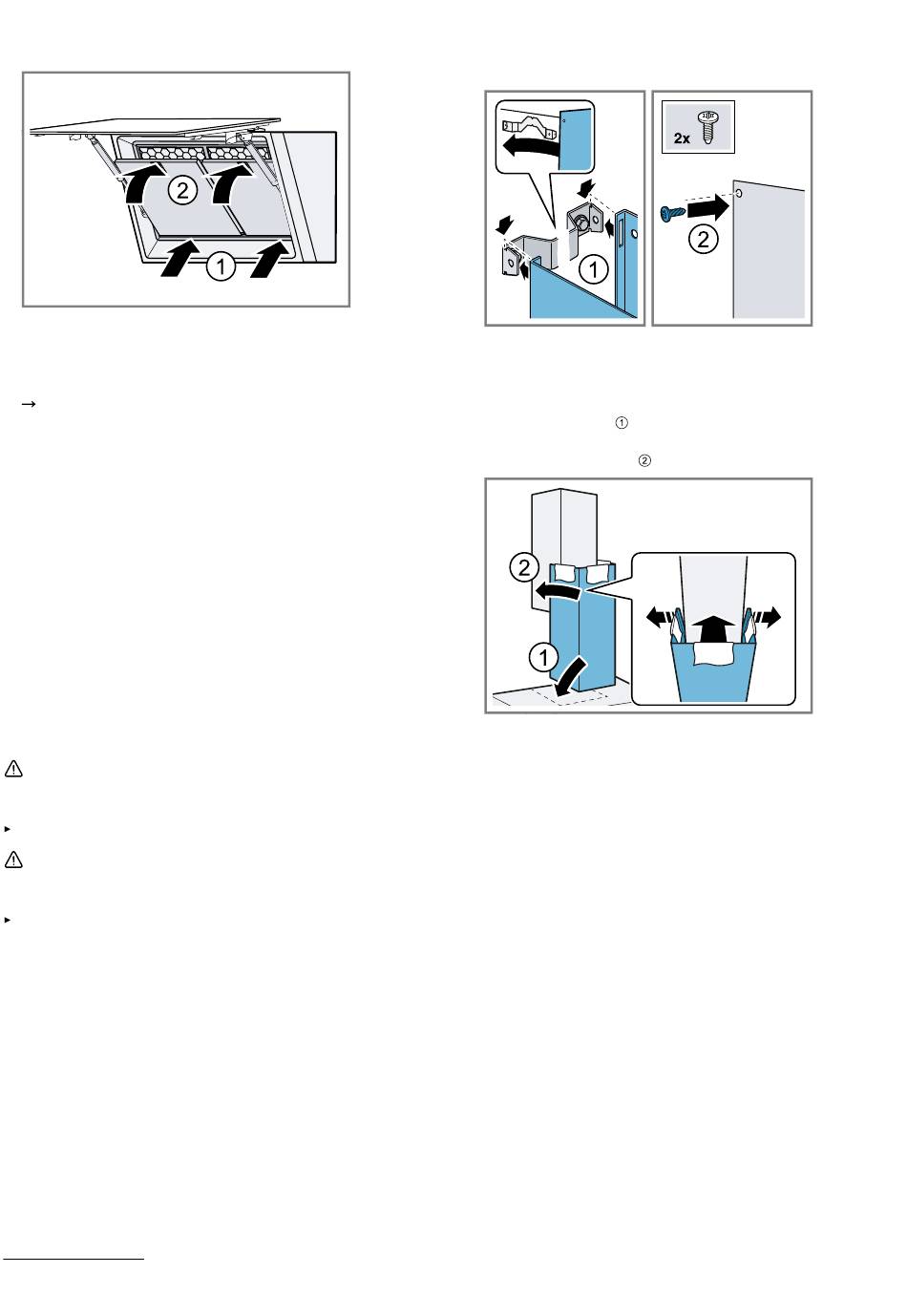

Insérez le filtre à graisse.
13.
Remarque : Si la fiche secteur a été branchée avant
14.
le montage complet de l'appareil, ce dernier doit être
mis hors tension en retirant la fiche secteur ou en
coupant le fusible.
"Dépannage", Page 13
15.
Brancher la fiche dans la prise de courant.
16.
Tuyauterie
Remarque : Si vous utilisez un tuyau en aluminium, lis-
sez au préalable la zone de raccordement.
Nous recommandons d'utiliser un conduit d'évacuation
de Ø 150 mm.
Si le diamètre du conduit d'évacuation extérieure est in-
férieur à 150 mm, vous aurez besoin d'une tubulure de
réduction vendue séparément.
Réaliser le raccordement de l'évacuation de l'air
(conduit d'évacuation de Ø 150 mm)
Fixez le tuyau d'évacuation au manchon d'évacuation.
1.
Réalisez la jonction vers l'orifice d'évacuation d'air.
2.
Étanchez les zones de jonction.
3.
Montage du capot de cheminée
AVERTISSEMENT ‒ Risque de blessure !
Des pièces à l'intérieur de l'appareil peuvent présenter
des arêtes vives.
Portez des gants de protection.
AVERTISSEMENT ‒ Risque d'électrocution !
Les composants à arêtes vives à l'intérieur de l'appareil
peuvent endommager le câble de raccordement.
Ne pincez pas et ne coincez pas le câble de raccor-
dement.
Pour séparer le capot de cheminée, enlever le ruban
1.
adhésif ou le capot de cheminée de l'emballage de
protection.
Le cas échéant, retirer les films protecteurs recou-
2.
vrant les deux capots de cheminée.
1
Selon l'équipement de l'appareil
Visser le capot de cheminée supérieur latéralement
3.
contre la cornière de retenue au moyen des 2 vis.
Remarque : Pour éviter les rayures, poser des chif-
4.
fons doux papier, à titre de protection, sur les bords
du capot extérieur.
Poser le capot de cheminée inférieur sur l'appareil et
5.
tirez légèrement.
Enfiler le capot de cheminée inférieur sur le capot de
6.
cheminée supérieur.
Enlever les chiffons avec précaution.
7.
Monter des profilés design
Pour le montage des profilés design, veuillez consulter
les instructions d'accessoires jointes.
Démonter l'appareil
Remarque : Les profilés design ne sont pas des élé-
ments de préhension. Ne soulevez pas l'appareil par les
profilés design.
Démontez les profilés design.
1.
Desserrez les 2 écrous supérieurs de la suspension
2.
de l'appareil.
Retirez l'appareil du mur.
3.
Instructions de montage fr
