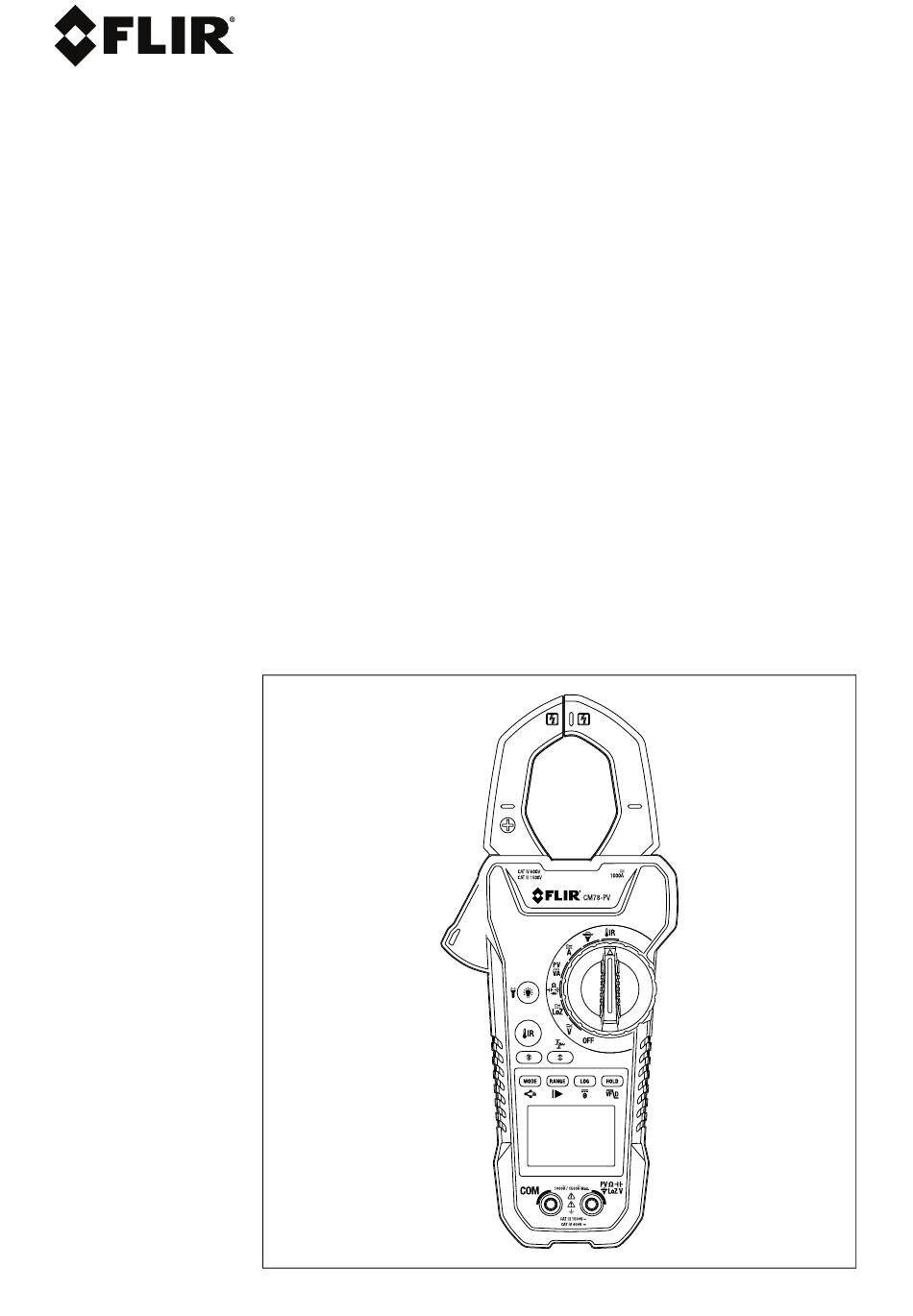

- Page 1 DÉMARRAGE RAPIDE Pince ampèremétrique solaire CAT III 1500 V Modèle CM78–PV...
- Page 2 • FLIR Systems se réserve le droit de modifier ces spécifications à tout moment et sans préavis. • Retirez les piles de l'appareil si jamais vous deviez ne pas vous en servir pendant une période indéterminée.
- Page 3 • Ne remplacez pas les piles avant d'avoir enlevé les cordons de mesure. • Ne dirigez pas le faisceau laser vers les yeux. DESCRIPTIONS DES PRODUITS Mètre 1. Mâchoire de serrage. 2. Guides d'alignement du conducteur. 3. Icône de polarité. 4.
- Page 4 7. Boutons de commande. 8. Écran LCD. 9. Borne d'entrée commune. 10. Borne d'entrée positive. Boutons de commande Rétroéclairage (appuyez brièvement). Éclairage (appuyez longuement) Activer le pointeur laser et le capteur thermique Activer/désactiver la communication Bluetooth Afficher les relevés MAX et MIN Engager le circuit de courant d'appel lors de la mesure du courant Changer le mode de fonctionnement de la fonction sélectionnée Lorsque les modes Bluetooth et journal de données sont activés,...
- Page 5 MESURES DE COURANT Mesures avec la pince Serrez un seul conducteur. 1. Débranchez les cordons de mesure. 2. Réglez le commutateur de fonction sur . 3. Appuyez sur MODE pour sélectionner CA ou CC. 4. Utilisez le déclencheur pour ouvrir et fermer la pince. 5.
- Page 6 Adaptateur de pince externe 1. Débranchez la pince externe du circuit de test. 2. Branchez la pince externe aux bornes d'entrée du CM78–PV. 3. Positionnez le commutateur rotatif sur 4. Appuyez sur RANGE pour sélectionner la plage souhaitée. 5. Enserrez le conducteur de test et mettez sous tension. 6.
- Page 7 MESURES AVEC LES CORDONS DE MESURE AVERTISSEMENT : coupez l'alimentation de l'appareil testé avant de mesurer la résistance, les diodes et la capacité. 1. Positionnez le commutateur rotatif sur le paramètre souhaité. 2. Utilisez le bouton MODE pour sélectionner la fonction souhaitée.
- Page 8 MESURES DE TEMPÉRATURE IR Le rapport du champ de vision du multimètre est de 8:1. Si le multi- mètre est à 8 cm de la cible, le diamètre (point) de l'objet testé doit être d'au moins 1 cm. 1. Réglez le commutateur de fonction sur la position 2.
- Page 9 ENREGISTREMENT DES DONNÉES 1. Appuyez sur LOG pour mettre l'enregistreur de données en mode prêt (veille). 2. Appuyez sur pour démarrer/arrêter l'enregistrement. L'icône de l'affichage LOG clignote pendant l'enregistrement. L'enregis- treur arrête l'enregistrement à 999 relevés. Reportez-vous au mode d'emploi pour obtenir des instructions complètes sur le partage des fichiers journaux de données avec un appareil mobile.
- Page 10 -25 à 60 ℃ (-14 à 140 ℉) Température de stockage Dimensions 257 × 110 × 50 mm (10,1 × 4,3 × 2,0 in) Poids 0,63 kg (1,4 lbs) Portée Bluetooth 10 m (32 pieds) maximum Indice de sécurité CAT IV 600 V, CAT III 1500 V #NAS100250;...
- Page 11 ASSISTANCE CLIENTÈLE Liste des numéros d'assistance https://support.flir.com/contact téléphonique Réparation, étalonnage et assistance https://support.flir.com technique GARANTIE Ce produit est protégé par la garantie à vie limitée FLIR. Rendez- vous sur www.flir.com/testwarranty pour consulter le document de garantie. #NAS100250; r. AE/104774/104781; fr-FR...
- Page 12 #NAS100250; r. AE/104774/104781; fr-FR...
- Page 14 Customer support http://support.flir.com Copyright © 2025, FLIR Systems, Inc. All rights reserved worldwide. Disclaimer Specifications subject to change without further notice. Models and accessories subject to regional market considerations. License procedures may apply. Products described herein may be subject to US Export Regulations. Please refer to exportquestions@flir.com with any questions.
