Timbren FFTRA Instructions De Montage

01/27/25
FFTRA

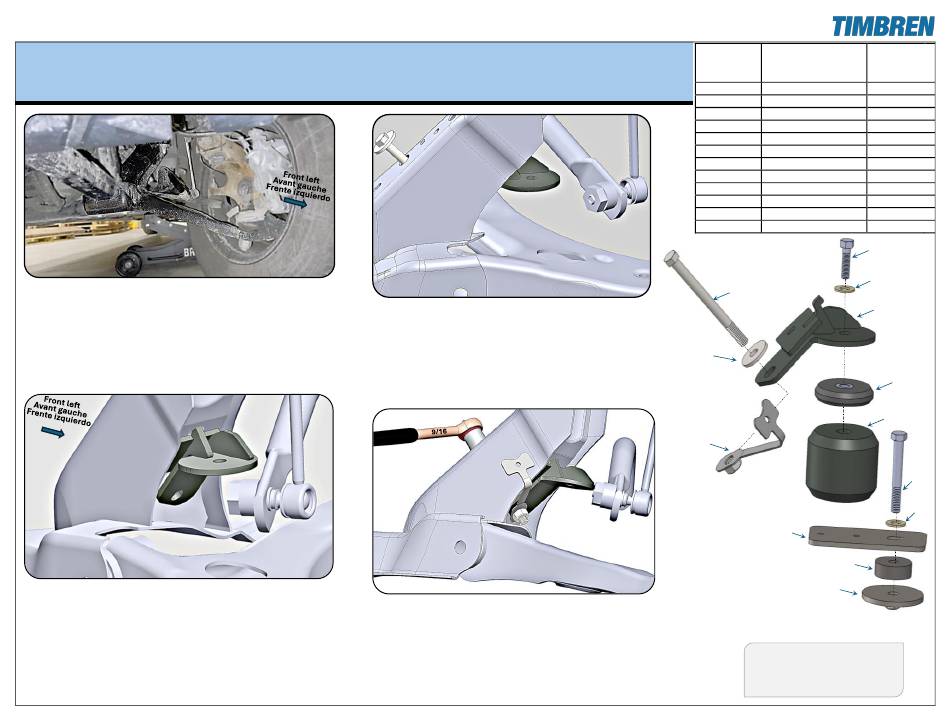

Step 1: Raise vehicle safely, turn wheels left to install left kit,
right to install right kit, and install from front.
Étape 1: Soulevez le véhicule en toute sécurité, tournez les
roues à gauche pour installer le kit gauche, à droite pour
installer le kit droit, et installez depuis l'avant.
Paso 1: Levante el vehículo de manera segura, gire las ruedas
a la izquierda para instalar el kit izquierdo, a la derecha para
instalar el kit derecho, e instale desde el frente.
Step 2: Insert bracket (#1) interlock tab into top hole of control
arm frame, slide up to lock, align bottom hole with frame hole.
Étape 2: Insérez la languette d'interverrouillage du support (#1)
dans le trou supérieur de l'armature de bras de commande,
faites glisser vers le haut pour verrouiller, alignez le trou
inférieur avec le trou de l'armature.
Paso 2: Inserte la lengüeta de bloqueo del soporte (#1) en el
agujero superior del marco del brazo de control, deslice hacia
arriba para bloquear, alinee el agujero inferior con el agujero
del marco.
Front left
Avant gauche
Frente izquierdo
Step 3: Insert bolt (#2) with washer (#3) through bottom
hole from back side of control arm frame.
Étape 3: Insérez le boulon (#2) avec la rondelle (#3) à
travers le trou inférieur depuis l'arrière du cadre du bras de
commande.
Paso 3: Inserte el perno (#2) con la arandela (#3) a través
del agujero inferior desde el lado trasero del marco del
brazo de control.
Front left
Avant gauche
Frente izquierdo
Step 4: Align item (#4) with bolt (#2), tighten bolt head
with 9/16" socket to secure bracket.
Étape 4: Alignez l'élément (#4) avec le boulon (#2),
serrez la tête du boulon avec une douille de 9/16" pour
sécuriser le support.
Paso 4: Alinee el elemento (#4) con el perno (#2), apriete
la cabeza del perno con una llave de 9/16" para asegurar
el soporte.
Turn page ➔ Tourner la page ➔ Voltear la página➔
Front suspension package
REFERENCE
RÉFÉRENCE
ensemble de suspension avant
REFERENCIA
paquete de suspensión delantera
1
2
3
4
5
6
7
8
9
10
11
12
3
4
PART NO. QUANTITY
NUMÉRO DE PIÈCE QUANTITÉ
NÚMERO DE PIEZA CANTIDAD
K11036-003 LH;RH 2
F11074-250 2
F42032-020
2
K11031-003 2
K52319-003 2
A16294-003 2
K10051-003 2
F11068-150 2
F40030-086 4
A00180-65W00 2
A25620-90P00 2
F11506-350 2
12
9
2
1
11
10
5
6
7
Overall kit height:
3"
Hauteur totale du kit:
Altura total del kit
FTF PAGE 1 OF 2
8
9
