Timbren FEF350 Manuel D'installation

FEF350
INSTALLATION INSTRUCTIONS
a) Raise vehicle allowing the axle to hang
freely.
b) Remove existing bump stop assembly
using 10mm socket.
c) Mount Timbren assembly to existing
bump stop bracket using Timbren
supplied fasteners.
d) Lower vehicle.
NOTES:
Use LOCK NUT (Item #1) if vehicle is
older than 1992.
Do not exceed vehicle manufacturer's recom-
mended axle weight rating. Check for AEON
interference with vehicle components - Under
load AEON ® will "expand" in diameter.
FORD
INSTRUCTIONS DE MONTAGE
a) Soulever le véhicule de sorte que
l'essieu soit dégagé.
b) Retirer la butée de suspension
existante avec un clef à tube de 10mm.
c) Monter l'assemblage Timbren au
support de la butée de suspension
existante en utilisant la boulonnerie
fournie avec l'assemblage Timbren.
d) Redescendre le véhicule.
REMARQUES:
Utiliser un CONTRE-ÉCROU (article no1)
si le véhicule a été fabriqué avant 1992.
Ne pas dépasser le poids nominal sur l'essieu
®
recommandé par le fabricant du véhicule. Vérifier
que le ressort AEON ® n'a pas d'incidence sur
d'autres pièces du véhicle - Le ressort AEON
augmentera son diamètre avec la charge.
Front suspension package
Ensemble pour suspension avant
Ensemble para suspensión de delantero
INSTRUCCIONES DE INSTALACIÓN
a) Levante el vehículo dejando que los
ejes cuelguen libremente.
b) Retire el tope de suspensión existente
con una llave de cubo de 10mm.
c) Monte la unidad Timbren a la
abrazadera de tope de suspensión
utilizando los elementos de sujeción
Timbren provistos.
d) Baje el vehículo.
NOTAS:
Utilice TUERCA DE SEGURIDAD (ítem
#1) y el vehículo es un modelo anterior
a 1992.
No exceda la carga nominal en el eje recomendada
por el fabricant del vehículo. Compruebe que no
haya interferencia entre el ressorte AEON
®
otros componentes del vehículo. Bajo carga, el
resorte AEON ® se ampliá en diámetro.

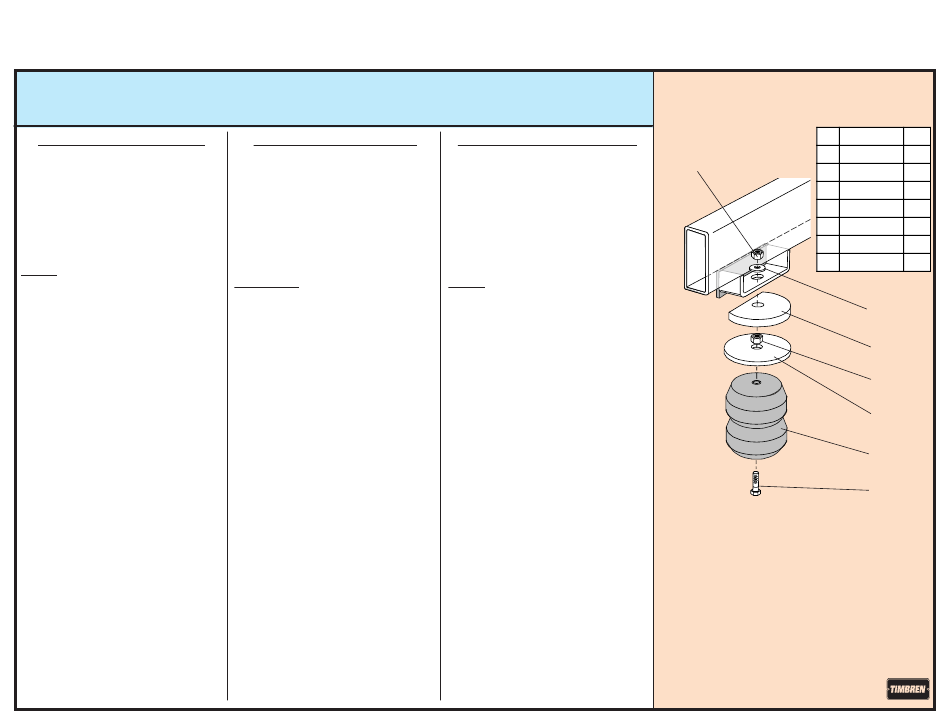

Ref. = Reference = No. de référence = Núm. de referencia
Part = Part #. = No. de pièce
Qty. = Quantity = Quantité
1
®
y los
12/16/09
= Núm. de pieza
= Cantidad
Ref Part Qty
1 F31050-350 2
2 F40300-020 2
3 A25690-90000 2
4 F30050-350 2
5 A16140-003 2
6 A00550-55J30 2
7 F11512-750 2
2
3
4
5
6
7
FEF350
