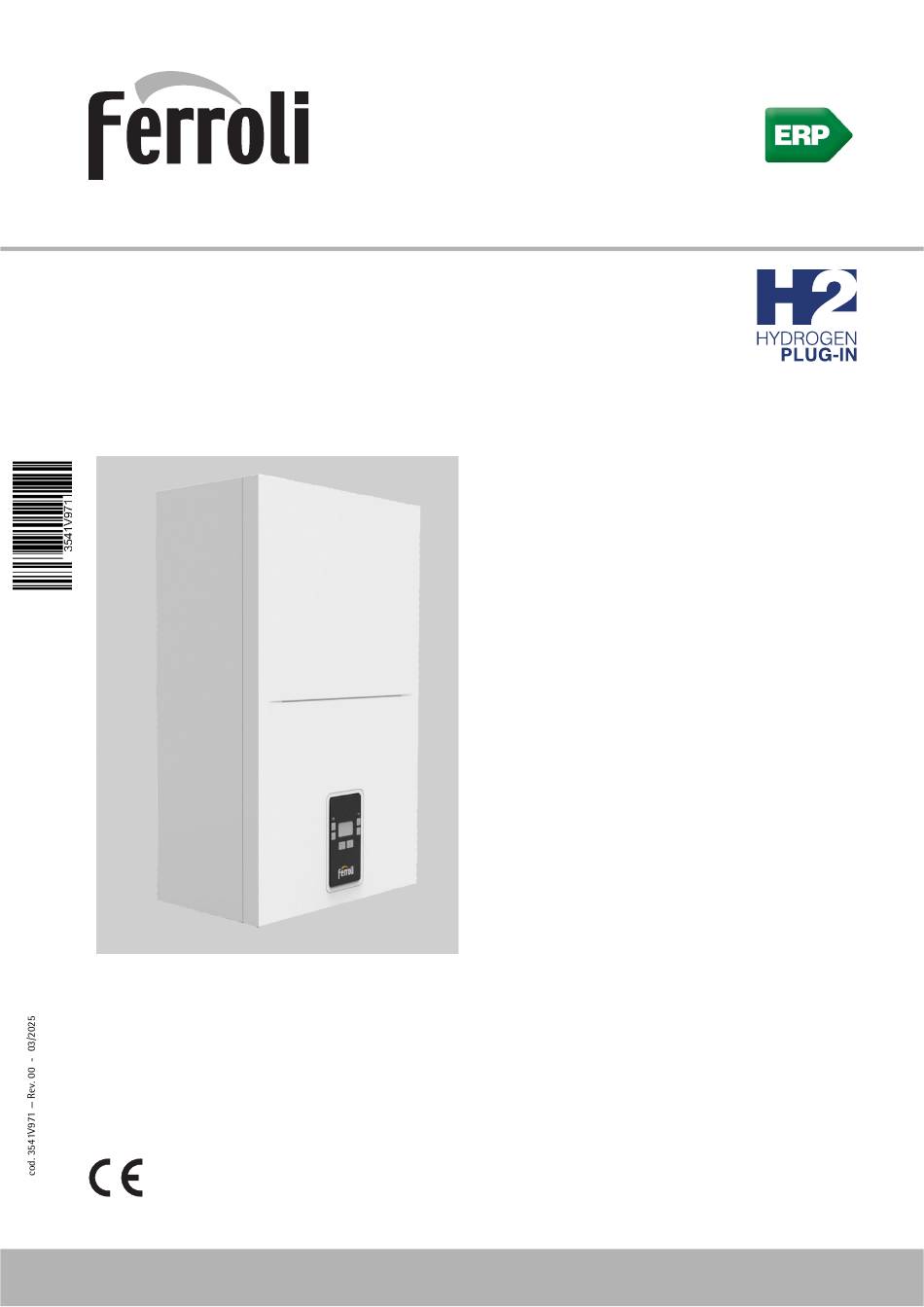

- Page 1 BlueHelix ALPHA 28 C INSTRUCTIONS D’UTILISATION, D’INSTALLATION ET D’ENTRETIEN...
- Page 2 BlueHelix ALPHA 28 C • Lire attentivement les avertissements repris dans le présent Le non-respect de ce qui précède compromet les conditions de manuel d'instructions fournissant des indications importantes sécurité de l'appareil. pour la sécurité de l'installation, son utilisation et son entretien.
- Page 3 BlueHelix ALPHA 28 C 1 Instructions d’utilisation ......................4 1.1 Introduction............................. 4 1.2 Tableau des commandes ........................4 1.3 Branchement au réseau électrique, mise en marche et arrêt ..............5 1.4 Réglages ..............................6 2 Installation ..........................11 2.1 Dispositions générales ......................... 11 2.2 Emplacement ............................
- Page 4 1. Instructions d’utilisation 1.1 Introduction Cher Client, BlueHelix ALPHA 28 C est un générateur de chaleur avec échangeur en acier inoxydable avec production sanitaire intégrée, prémélange à condensation à haut rendement et à faibles émissions, équipé d'un système de contrôle à microprocesseur.
- Page 5 BlueHelix ALPHA 28 C Indication durant le fonctionnement Chauffage La demande de chauffage (venant du thermostat d'ambiance ou de la chronocommande à distance) est signalée par l'activation ou la mise en marche du ra- diateur. L'afficheur (rep. 12 - fig. 1) visualise la température ac- tuelle du départ chauffage ainsi que l'indication «...
- Page 6 BlueHelix ALPHA 28 C Extinction et allumage de la chaudière Il est possible de passer d'un mode à l'autre en appuyant sur la touche hiver/été/off, pendant environ une seconde, et en suivant la séquence indiquée en fig. 8. A = Mode Hiver B = Mode Été...
- Page 7 BlueHelix ALPHA 28 C Réglage de la température de chauffage Appuyer sur les touches chauffage (rep. 3 et 4 - fig. 1) pour régler la température entre 20 °C (minimum) et 80 °C (maximum). fig. 12 Réglage de la température d'eau chaude sanitaire Appuyer sur les touches sanitaire (rep.
- Page 8 BlueHelix ALPHA 28 C Température évolutive Si la sonde extérieure (option) est montée, le système de réglage de la chaudière travaillera en « Température évolutive ». Dans ce mode, la température de l'installation chauffage est régulée en fonction des conditions climatiques extérieu- res de manière à...
- Page 9 BlueHelix ALPHA 28 C Réglages à partir de la chronocommande à distance Si la chaudière est reliée à la chronocommande à distance (option), les réglages ci-dessus seront gérés com- me indiqué dans le tableau tableau 1. Tableau 1 Le réglage peut être effectué à partir du menu de la chronocommande à distance ou Réglage de la température de chauffage...
- Page 10 BlueHelix ALPHA 28 C Vidange installation La bague du robinet de vidange est située sous la sou- pape de sécurité positionnée à l’intérieur de la chau- dière. Pour vidanger l’installation, tourner la bague (rep. 3 - fig. 17) dans le sens inverse des aiguilles d’une mon- tre pour ouvrir le robinet.
- Page 11 BlueHelix ALPHA 28 C 2. Installation 2.1 Dispositions générales L'INSTALLATION DE LA CHAUDIÈRE DOIT ÊTRE EFFECTUÉE PAR UN PROFESSIONNEL QUALIFIÉ CONFOR- MÉMENT AUX TEXTES RÉGLEMENTAIRES ET RÈGLES DE L'ART EN VIGUEUR ET AUX INSTRUCTIONS DE LA PRÉSENTE NOTICE. L'INSTALLATION D'UNE CHAUDIÈRE GAZ DOIT OBLIGATOIREMENT FAIRE L'OBJET D'UN CERTIFICAT DE CONFORMITÉ...
- Page 12 BlueHelix ALPHA 28 C Installation Textes réglementaires sur l'installation des chaudières avec système ventouse. 1. Les orifices d'évacuation des appareils à circuit étanche rejetant les gaz brûlés à travers un mur extérieur doivent être situés à 0,40 m au moins de toute baie ouvrante et à 0,60 mètre de tout orifice d'entrée d'air de ventilation.
- Page 13 BlueHelix ALPHA 28 C Surface minimale des aérations nécessaires (en vue seulement du refroidissement) SYSTEM D’EVACUATION SURFACE RESERVEE COMPART. ETANCHE SITUATION A L’AERATION L’APPAREIL DANS UNE PIECE AUCUNE SUPERIEURE AERATION 252 cm DANS UN LOCAL INFERIEURE DONNANT SUR UNE 252 cm...
- Page 14 Caractéristiques de l'eau de l'installation Les chaudières BlueHelix ALPHA 28 C peuvent être installées sur des systèmes de chauffage sans apport significatif d'oxygène (réf. installations « de type I » selon la norme EN14868). En cas d'installations dotées d'amenée permanente d'oxygène (par exemple, plancher chauffant sans tuyaux pourvus d'une barrière anti-...
- Page 15 BlueHelix ALPHA 28 C à 8,5, une teneur en fer (Fe) inférieure à 0,5 mg/l, une teneur en cuivre (Cu) inférieure à 0,1 mg/l , une teneur en chlorure inférieure à 50 mg/l, une conductivité électrique inférieure à 200 µs/cm et elle doit contenir des produits chimiques de traitement dont la concentration suffit à...
- Page 16 BlueHelix ALPHA 28 C 2.5 Branchements électriques AVERTISSEMENTS AVANT TOUTE OPÉRATION PRÉVOYANT LE DÉMONTAGE DE L'HABILLA- GE, DÉBRANCHER LA CHAUDIÈRE DU SECTEUR EN INTERVENANT SUR L'INTERRUPTEUR GÉNÉRAL. NE TOUCHER AUCUN COMPOSANT ÉLECTRIQUE OU CONTACT SI L'IN- TERRUPTEUR GÉNÉRAL N'A PAS ÉTÉ COUPÉ ! RISQUE DE BLESSURES OU DE MORT PAR ÉLECTROCUTION !
- Page 17 BlueHelix ALPHA 28 C Accès au bornier et au fusible Après avoir retiré le panneau avant ( ”Ouverture du panneau avant” à la page 34 ), il est possible d'accéder aux borniers (M) et au fusible (F), en suivant les indications ci-après (fig. 22 et fig. 23). Les borniers indiqués en fig. 23 doivent être du type à...
- Page 18 BlueHelix ALPHA 28 C Carte relais de sortie variable LC32 (option- 043011X0) Le relais de sortie variable LC32, consiste en une petite carte avec une permutation de contacts libres (fermé indique un contact entre F et NO). La fonctionnalité est gérée par le logiciel.
- Page 19 BlueHelix ALPHA 28 C Avertissements L'appareil est du type "C" à chambre étanche et tirage forcé, l'arrivée d'air et la sortie de fumées doivent être raccordées à l'un des systèmes d'évacuation/aspiration indiqués ci-après. Avant de procéder à l'installation, vérifier et respecter scrupuleusement les prescriptions qui s'y rapportent.
- Page 20 BlueHelix ALPHA 28 C Utilisation des conduits souples et rigides Ø50 et Ø60 Le calcul indiqué dans les tableaux ci-dessous tient compte des accessoires de départ réf. 041087X0 pour le Ø50 et réf. 041050X0 pour le Ø60. Conduit souple Un maximum de 4 mètres de cheminée 80 mm peut être utilisé...
- Page 21 BlueHelix ALPHA 28 C Raccordement au conduit collectif Raccordement au système collectif d'évacuation 3 CE type TUC Noter que sur toutes les chaudières murales étanches à ventousesFERROLI est apposé le marquage CE. En outre, ces chaudières sont prévues pour fonctionner avec une configuration maximale pouvant atteindre 4 m, en utili- sant des conduits coaxiaux Ø...
- Page 22 BlueHelix ALPHA 28 C Montage a) Description des composants : Le raccordement de la chaudière étanche à ventouse FERROLI à un système 3 CE s'effectue selon le schéma de prin- cipe suivant : Conduit collectif Pièce de raccordament sur système 3 CE fig.
- Page 23 Soupape anti-retour à clapet La chaudière BlueHelix ALPHA 28 C peut être raccordée à des conduits de fumée collectifs fonctionnant sous pression positive et au gaz G20 seulement et si dotée du KIT SOUPAPE À CLAPET (rep. A - fig. 30) réf. 041106X0. L’instal- lation du kit doit s’effectuer selon les indications de fig.
- Page 24 BlueHelix ALPHA 28 C 2.7 Raccordement de l'évacuation de la condensation AVERTISSEMENTS La chaudière est munie d’un siphon interne pour l'évacuation des condensats. Installer le tuyau flexible « B » en l'em- boîtant par pression. Avant la mise en service, remplir le siphon avec environ 0,5 l d'eau et relier le tuyau flexible au système d'évacuation.
- Page 25 BlueHelix ALPHA 28 C 3. Utilisation et entretien Toutes les opérations de réglage décrites dans ce chapitre peuvent être effec- tuées uniquement par un professionnel qualifié. 3.1 Réglages Adaptation au gaz d'alimentation ème ème L’appareil peut fonctionner aux gaz de la 2...
- Page 26 BlueHelix ALPHA 28 C des touches « Chauffage + ou - », il sera ensuite possible de vérifier de nouveau ou de corriger la valeur de • Appuyer sur les touches « OFF/Été/Hiver » et « Chauffage + » pendant 5 secondes pour quitter le mode de calibrage manuel complet et sauvegarder les paramétrages.
- Page 27 BlueHelix ALPHA 28 C -Si, à la puissance Lo, la valeur de CO est supérieure au seuil maximal (tableau xxxxxx), quitter la procédure (voir point 8) et augmenter le paramètre P61 d’environ 5 unités (Remarque 1). -Répéter la procédure à partir du point 1.
- Page 28 BlueHelix ALPHA 28 C Étalonnage manuel Procédure d’étalonnage. • Mettre la chaudière en mode veille (stand-by). • Pour activer le calibrage manuel, appuyer simultanément sur les touches OFF/Été/Hiver (rep. 7 - fig. 1) et sur la touche « Chauffage + » (rep. 4 - fig. 1) pendant 5 secondes. L’étalonnage démarrera sur demande de chauffage.
- Page 29 Plage Par défaut Sélection type de chaudière 3 = COMBINÉ MONOTHERMIQUE (NE PAS MODIFIER) Type de chaudière 3 = BlueHelix ALPHA 28 C 0 = Gaz naturel Type de gaz 1 = Gaz liquide 2 = Air propané Sélection protection pression circuit...
- Page 30 BlueHelix ALPHA 28 C Sommaire Description Plage Par défaut 0 = Vanne gaz extérieure 1 = Alarme 2 = Électrovanne de remplissage installation 3 = Vanne 3 voies solaire Sélection fonctionnement de la carte 4 = Deuxième pompe chauffage relais LC32 5 = Alarme2 6 = Brûleur allumé...
- Page 31 BlueHelix ALPHA 28 C Sommaire Description Plage Par défaut Température d'arrêt de la pompe 0 - 100 °C durant la post-circulation Température d'hystérèse d'amorçage 0 - 100 °C de la pompe durant la post-circulation Point de consigne maximum utilisa- 20 - 90 °C...
- Page 32 BlueHelix ALPHA 28 C « In » = Menu Informations 12 informations sont disponibles. En appuyant sur les touches chauffage, il sera possible de parcourir la liste des informations, respectivement dans l'or- dre croissant ou décroissant. Pour visualiser leur valeur, il suffit d'appuyer sur les touches Sanitaire.
- Page 33 BlueHelix ALPHA 28 C 3.2 Mise en service Avant d'allumer la chaudière • Vérifier l'étanchéité de l'installation du gaz. • Vérifier le prégonflage correct du vase d'expansion. • Remplir le circuit d'eau et assurer la purge d’air complète de la chaudière et de l’installation.
- Page 34 BlueHelix ALPHA 28 C Ouverture du panneau avant Certains composants internes de la chaudière peuvent atteindre des tem- pératures élevées pouvant provoquer des brûlures graves. Avant d’effectuer une opération quelconque, attendre le refroidissement desdits composants ou porter des gants de protection appropriés comme alternative.
- Page 35 BlueHelix ALPHA 28 C Contrôle périodique Pour un fonctionnement correct durable de l'appareil, il est nécessaire de faire effectuer par un professionnel qualifié un contrôle annuel qui prévoit les opérations suivantes : • Les dispositifs de commande et de sécurité (vanne à gaz, débitmètre, thermostats, etc...) doivent fonctionner cor- rectement.
- Page 36 BlueHelix ALPHA 28 C Tableau des anomalies Tableau 7- Liste des anomalies Code anomalie Anomalie Causes probables Solution Contrôler l'arrivée régulière du gaz à la chaudière Manque d'alimentation de gaz et que l'air est éliminé des tuyaux Contrôler le câblage de l’électrode ; vérifier ensu- Anomalie électrode d'allumage/...
- Page 37 BlueHelix ALPHA 28 C Code anomalie Anomalie Causes probables Solution Absence de circulation d'eau Vérifier le circulateur et l’installation de chauffage dans l'installation Augmentation rapide de la tem- Faible circulation et augmentation pérature départ anormale de la température de la Purger l'installation sonde de départ...
- Page 38 BlueHelix ALPHA 28 C Code anomalie Anomalie Causes probables Solution Vidanger partiellement l'installation jusqu'à une Pression de l’installation légère- Anomalie Pression pression affichée à l'écran de 1 ÷ 1,5 bar. ment élevée (visible uniquement (Uniquement avec b04 = 1) dans le menu alarmes [Alarm]) Vérifier le vase d'expansion...
- Page 39 BlueHelix ALPHA 28 C Code anomalie Anomalie Causes probables Solution 1. Problèmes de pression du 1. Vérifier la pression statique et dynamique gaz sur l’installation d’entrée du gaz ; si elle est incorrecte, régler 2. Conduits d’air/de fumées col- l’installation matés...
- Page 40 BlueHelix ALPHA 28 C Code anomalie Anomalie Causes probables Solution Vérifier la pression statique et dynamique Problème de pression du gaz sur d’entrée du gaz ; contrôler éventuellement l’installation l’installation Vérifier si le siphon (évacuation des condensats) Problème dérivant de l’étalon- est colmaté...
- Page 41 BlueHelix ALPHA 28 C 4. Caractéristiques et données techniques 4.1 Dimensions et raccords fig. 35- Vue de face fig. 36- Vue latérale fig. 37- Vue de dessus fig. 38- Vue de dessous Arrivée gaz - Ø 3/4” Raccord évacuation des condensats Sortie eau sanitaire - Ø...
- Page 42 BlueHelix ALPHA 28 C 4.2 Vue générale Soupape de sécurité Ventilateur Circulateur circuit chauffage Capteur de température chauffage Purgeur d’air automatique Sonde température ECS Vanne à gaz Vase d'expansion Électrode d'allumage/ionisation Bipasse Pressostat eau Débitmètre Hydromètre Capteur de retour Capteur de température des fumées Siphon Échangeur eau chaude sanitaire...
- Page 43 BlueHelix ALPHA 28 C 4.4 Tableau des caractéristiques techniques cod. 3541V971 - Rev. 00 - 03/2025...
- Page 44 BlueHelix ALPHA 28 C cod. 3541V971 - Rev. 00 - 03/2025...
- Page 45 BlueHelix ALPHA 28 C 4.5 Diagrammes Hauteur d’élévation résiduelle disponible à l’installation Q (m3/h) fig. 41- Hauteur d’élévation résiduelle disponible à l’installation cod. 3541V971 - Rev. 00 - 03/2025...
- Page 46 BlueHelix ALPHA 28 C 4.6 Schéma électrique Ventilateur 114 Pressostat eau Circulateur circuit chauffage 136 Débitmètre Capteur de température chauffage 138 Sonde extérieure (option) Sonde température ECS 139 Chronocommande à distance (option) Vanne à gaz 186 Capteur de retour Thermostat d'ambiance (non fourni) 191 Capteur de température des fumées...
- Page 48 FERROLI S.p.A. Via Ritonda 78/a 37047 San Bonifacio - Verona - ITALY www.ferroli.com...
