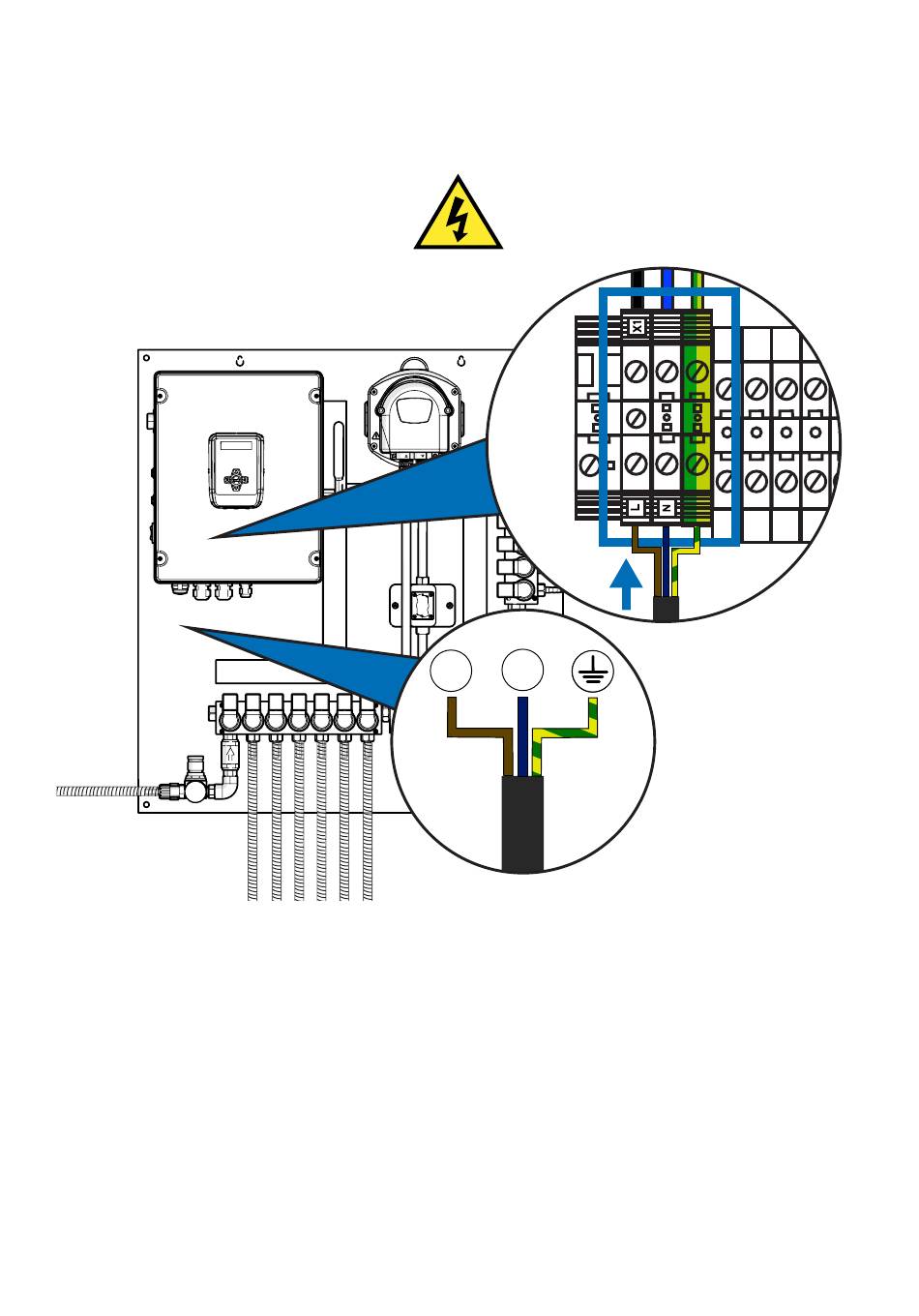

CÂBLAGE DE L'ALIMENTATION DU MULTIPLEX
Pour l'alimentation de l'appareil, il faut utiliser un câble de 3 x 1,5mm². Introduisez le câble dans la goulotte en bas à gauche
et utilisez l'un des presse-étoupes pour l'introduire en toute sécurité à l'intérieur de l'armoire de commande. Connectez-le aux
bornes identifiées par X1 qui se trouvent en bas à gauche des connexions.
L'alimentation électrique doit être convenablement protégée. Utiliser une ligne spécifique pour l'alimentation de l'appareil.
Révision 1.8
03/2025
B1074FR
