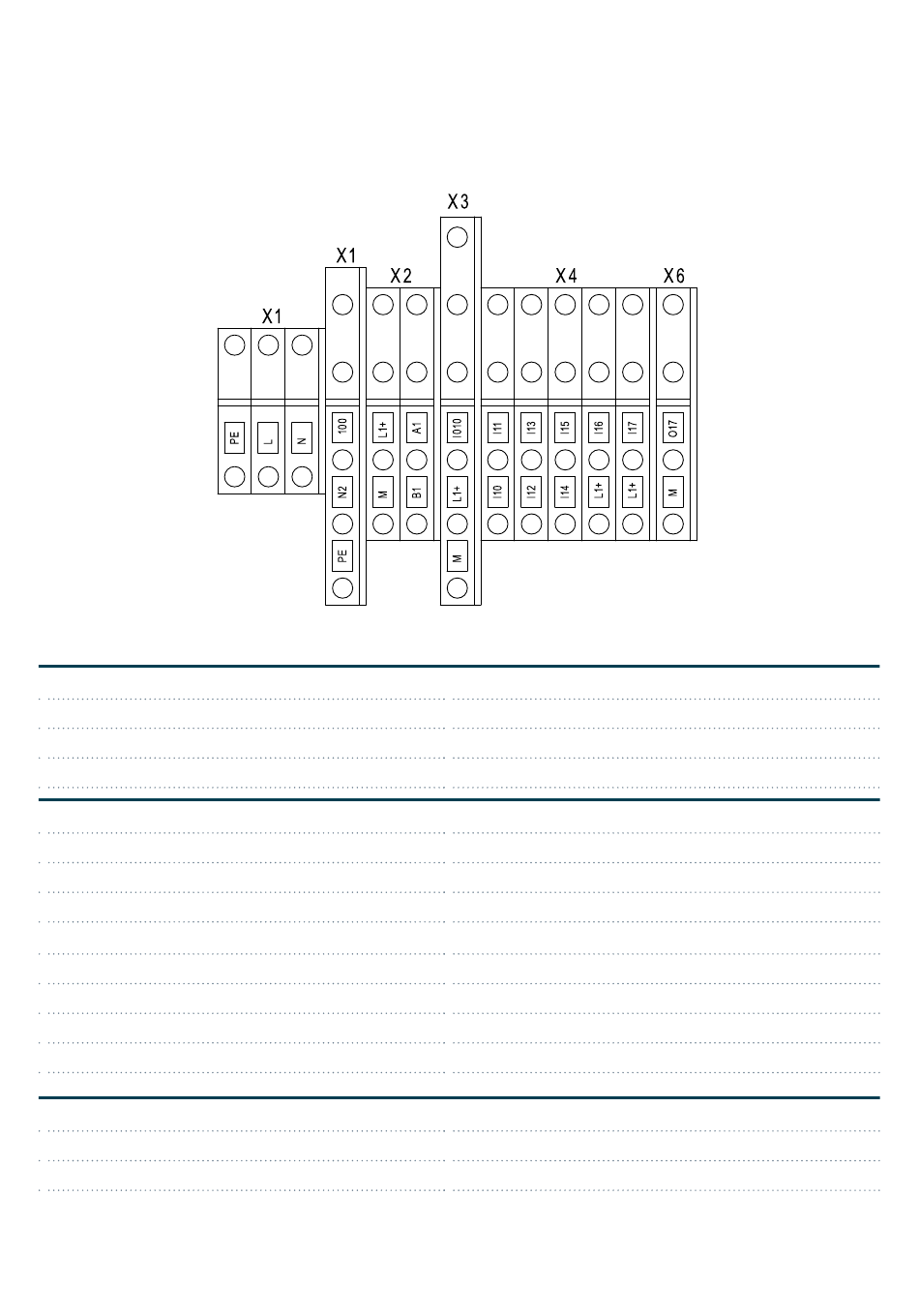

SCHÉMA DE CÂBLAGE
SCHÉMA DE CÂBLAGE
X1
PE
L
N
X4
I10
I11
I12
I13
I14
I15
I16
I17
X6
017
M
Description
TERRE/SOL
VIVRE
NEUTRE
Description
LANCE D'ASPIRATION 1
LANCE D'ASPIRATION 2
LANCE D'ASPIRATION 3
LANCE D'ASPIRATION 4
LANCE D'ASPIRATION 5
LANCE D'ASPIRATION 6
LANCE D'ASPIRATION 7
LANCE D'ASPIRATION 8
Description
ALARME EXTERNE 24V+
ALARME EXTERNE 0V-
15
Révision 1.8
03/2025
B1074FR
