DONNÉES TECHNIQUES
Tension d'alimentation . . . . . . . .voir no du Type
Consommation . . . . . . . . . . . . . . . . . . .230 VCA
Tension du transducteur . . . . . . . . . . . . .11 VCC
Plage de régulation . . . . . . . . . . . . . . .10-99 %
Plage de sortie (EHC-5) . . . . . . . . . . . . .0-99 %
Relais de sortie . . . . . . . . .1 contact va et vient,
. . . . . . . . . . . . . . . . . . . . .max. 250 V/10 A
Précision . . . . . . . . . . . . . . . . . . . . . . . . .±0,2 %
Température de fonctionnement . . .–20/+50 °C
Poids . . . . . . . . . . . . . . . . . . . . . . . . . . . . .180 g
Dimensions . . . . . . . . . . . . . . . .86x52,5x58 mm
Protection du boîtier . . . . . . . . . . . . . . . . . .IP20
Les EHP ne nécessitent aucun service après-
vente.
CLASSIFICATION
Ce produit est un appareil de classe II (isolation
renforcée). Il doit être raccordé à des conduc-
teurs de types suivants:
MONTAGE
EHP-15 montage sur rail DIN.
La longueur du câble de la sonde importe peu.
Il faut éviter de tirer les fils du transducteur en
Fig. 1
Fig. 2
BROWN (+V)
EHF-12/92
BLUE (RH)
(EHF-22)
8
9
EHP-
1
2
L/F N/O
parallèle avec des câbles pouvant induire des
signaux parasites ou des bruits électromagné-
tiques sur l'entrée du transducteur qui pourrait
alors être perturbé.
La meilleure solution pour alimenter la sonde
consiste à utiliser une gaine distincte avec un
câble à deux brins.
Il n'est pas forcément nécessaire d'utiliser un
câble blindé, bien qu'un tel câble contribuerait
à l'immunité de l'installation contre les para-
sites rencontrés notamment en milieu industriel.
L'écran d'un câble blindé est à relier à la terre
du côté hygromètre ou hygrostat (laisser ouvert
le côté transducteur).
RÉGLAGE DE LA DIFFÉRENCE SUR LES
EHP
La différence du relais par rapport au réglage
de l'humidité peut être ajustée de 0 à 10 % à
l'aide du potentiomètre en face avant.
Les EHP sont dotés d'un dispositif qui désacti-
ve immédiatement le relais de sortie dans le
cas où le transducteur serait coupé ou court-
circuité.
EHPD
+
+
10 11
12 13
14
8
9
10
11
12 13
EHP-
3
4
5
6
7
1
2
3
4
5
6
© 2010 OJ Electronics A/S · ® The OJ trademark is a registred trademark belonging to OJ Electronics A/S
EHPD
14
8
9
10
11
12
13
14
EHP-
7
1
2
3
4
5
6
7
RÉGLAGE DE LA TOLÉRANCE
Après stabilisation de l'installation, on peut, à
l'aide du bouton «ADJ», procéder à la compen-
sation des tolérances de la sonde et du systè-
me de manière à ce que les valeurs affichées
correspondent à l'humidité réelle.

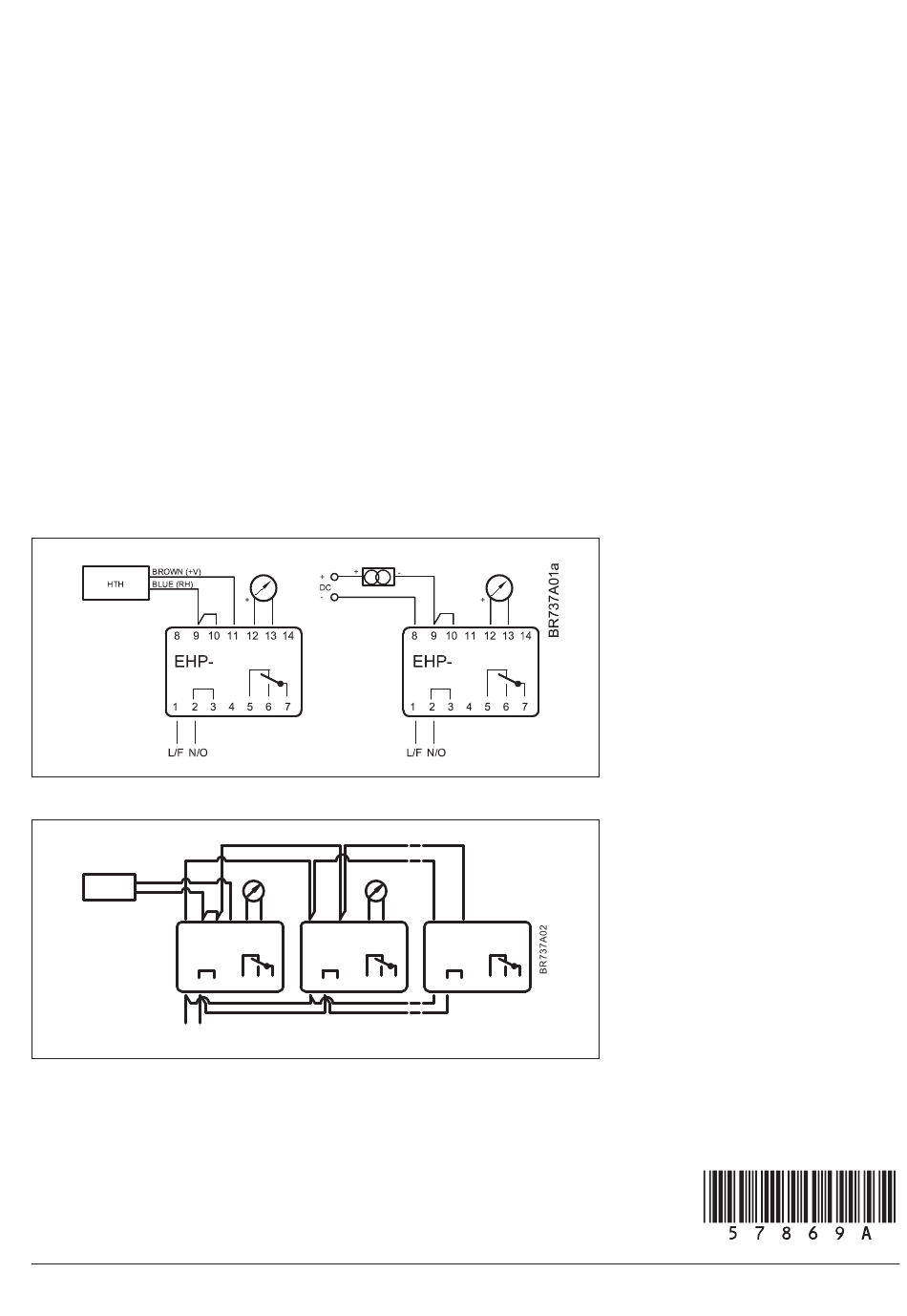

CÂBLAGE (FIG. 1-5)
Fig. 1
Schéma de branchements du EHP
avec une tension de transducteur
interne ou externe.
Fig. 2
Schéma de branchements du EHP
comme hygrostat multi-étages, éven-
tuellement avec contrôle de régulation
externe.
OJ ELECTRONICS A/S
Stenager 13B . DK-6400 Sønderborg
Tel +45 73 12 13 14. Fax +45 73 13 13 13
oj@oj.dk · www.oj.dk
