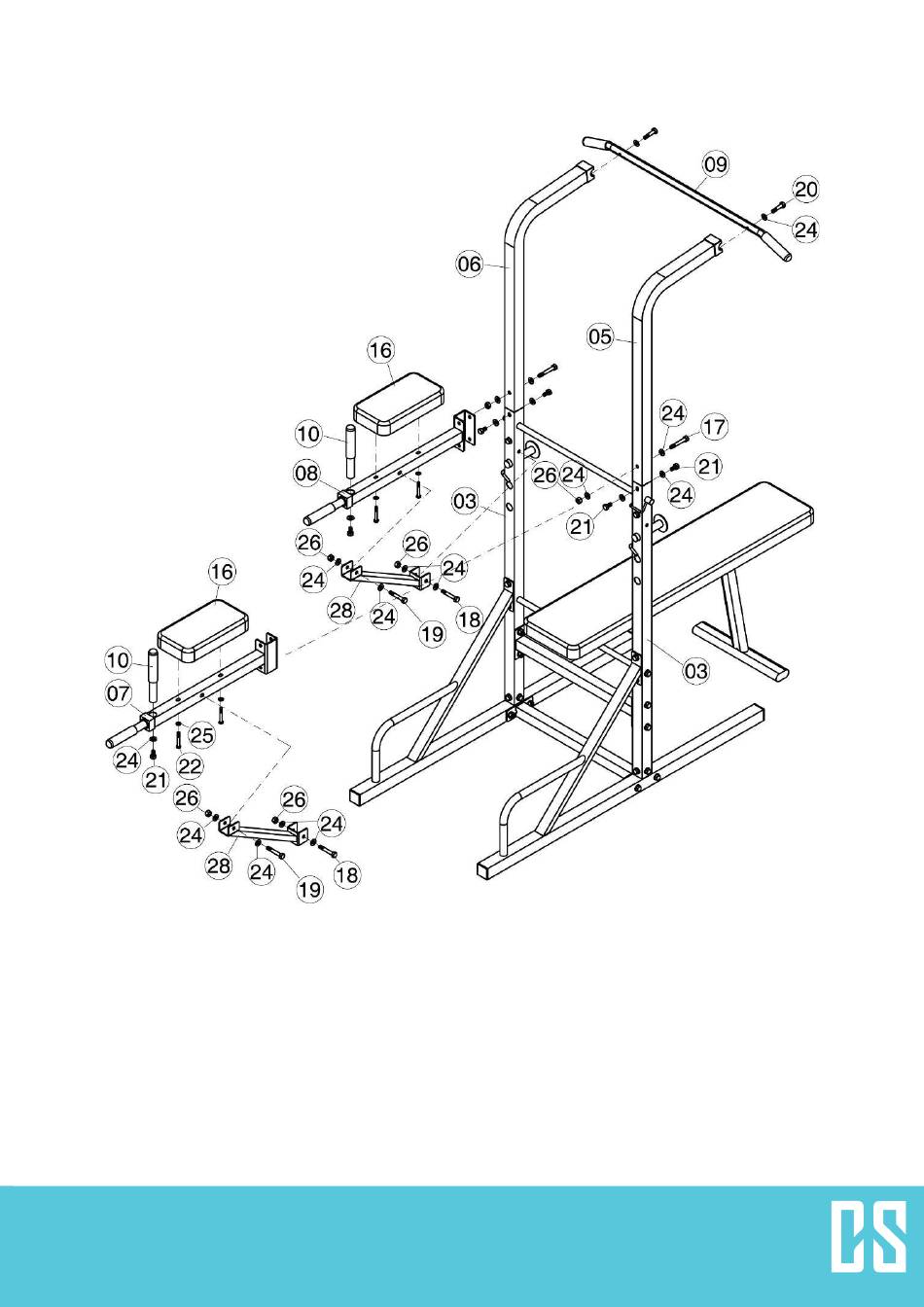

Verschrauben Sie die Klimmzugstange (9) oben in den Aussparungen. Nutzen Sie die M10x40 Schrauben (20) und
Ø10mm-Unterlegescheiben (24).
•
Bringen Sie die Ellbogen-Konsolen an den Übergängen zwischen unteren und oberen Standrohren an wie in der
Abbildung zu sehen. Nutzen Sie zum Verschrauben die M10x70-Schrauben in Verbindung mit Ø10mm-Unterleg-
scheiben (24) und kontern Sie mit Kunststoff-Muttern (26). Bringen Sie die Stützrohre (28) für die Ellbogen-Kon-
solen (7/8) an den vertikalen Rohren (3) an. Verschrauben Sie mit Sechskantschrauben M10x65 (18), M10x60 (19),
Ø10mm-Unterlegscheiben und M10-Muttern (26).
•
Bringen Sie die Handgriffe (10) an den Ellbogen-Konsolen an (7/8)) an und fixieren Sie mit M10x20-Schrauben (21)
und Ø10mm-Unterlegscheiben.
•
Bringen Sie nun die Ellbogen-Polsterungen (16) an den Ellbogen-Konsolen (7/8) an und fixieren Sie mit M8x55-
Schrauben (22) und den Ø8mm-Unterlegscheiben (25).
9
