CHAP. 2 - Installation

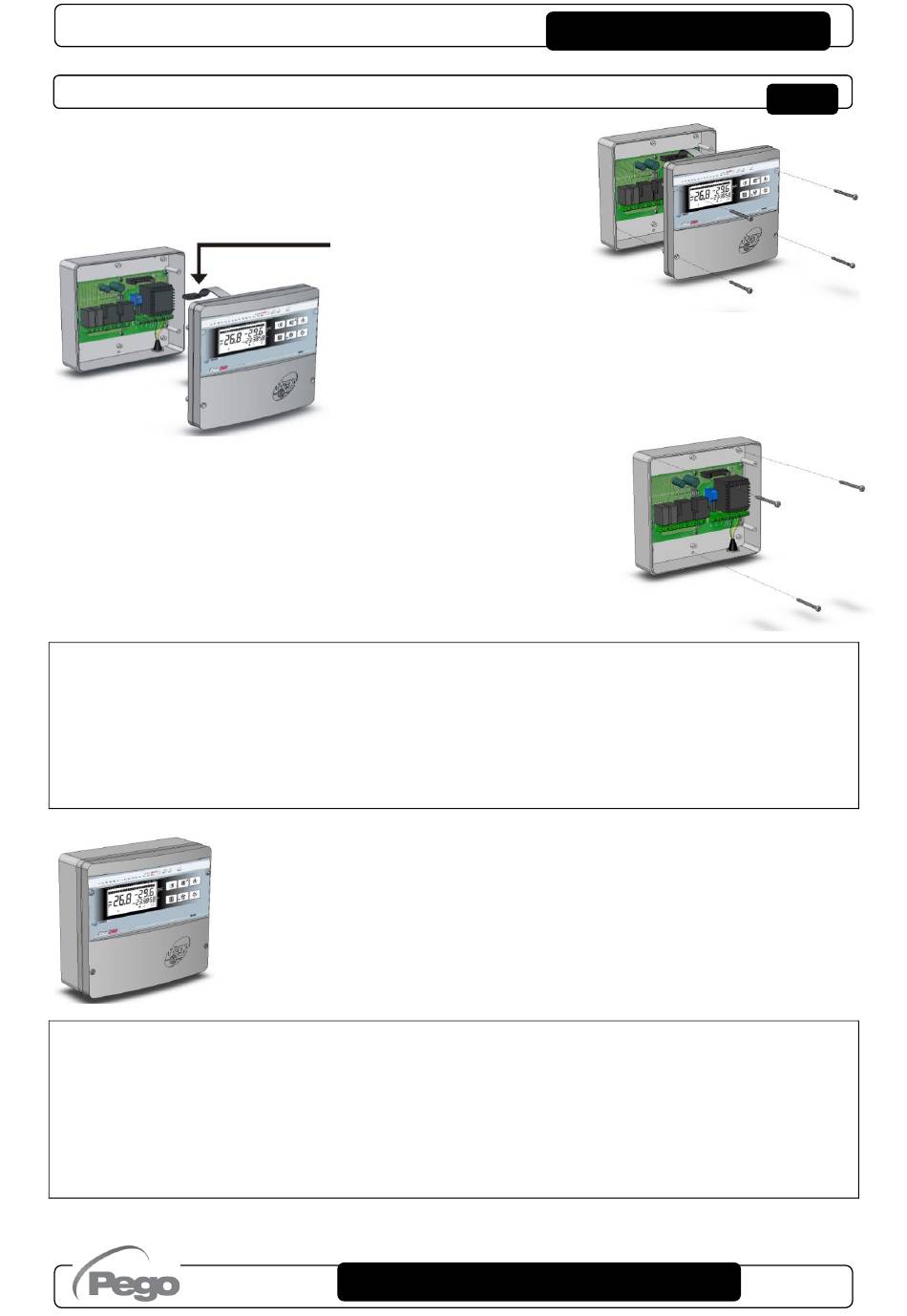

Fig. 1 : Dévissez les 4 vis de fermeture présentes sur la façade.
CONNETTORE J2
J2 CONNECTOR
Fig. 3 : Utilisez les trois trous déjà existants pour fixer le fond du
boîtier au moyen de trois vis. La longueur des vis dépend de
l'épaisseur de la paroi sur laquelle vous souhaitez appliquer le
contrôleur. Mettez une rondelle en caoutchouc (fournie) entre
chaque vis de fixation et le fond du boîtier.
Effectuez tous les raccordements électriques selon les schémas fournis pour le
modèle en question (consultez les tableaux correspondants dans les ANNEXES).
Pour réaliser des raccordements électriques fiables et pour maintenir le degré de
protection du boîtier, il est recommandé d'utiliser des serre-câbles et/ou des serre-
tubes appropriés pour une bonne tenue des câblages. Répartissez les conducteurs à l'intérieur du
panneau de la façon la plus ordonnée possible. En particulier, séparez bien les conducteurs de
puissance des conducteurs de signaux. Utilisez des colliers si nécessaire.
Faites attention à ne pas trop serrer les vis de fermeture sous peine de déformer le
boîtier et de fausser le fonctionnement du clavier tactile. Pour éviter tout
endommagement du contrôleur électronique PLUS200 2PLT, appliquez sur toutes les
charges qui sont reliées à l'appareil des dispositifs de protection contre les
surcharges dues aux courts-circuits. Pour toute intervention et/ou opération d'entretien,
débranchez le contrôleur de l'alimentation électrique et de toutes les charges inductives et de
puissance auxquelles il est relié. Cette opération permet à l'opérateur de travailler en toute
sécurité.
Rev. 01-23
MONTAGE DU CONTRÔLEUR
Fig. 2 : Débrancher le connecteur J2 qui
relie les deux cartes de circuit avec
le câble plat.
Fig. 4 : Refermez le couvercle frontal en veillant à ce que tous les câbles
soient bien à l'intérieur du boîtier et que le joint de celui-ci soit bien dans son
logement. Fixez le couvercle frontal à l'aide des 4 vis prévues à cet effet
(réutilisez les joints toriques présents sur la gorge de chaque vis).
Mettez le contrôleur sous tension et effectuez une lecture et une
programmation attentives de tous les paramètres sélectionnés.
MANUEL D'UTILISATION ET DE MAINTENANCE
PLUS200 2PLT
2.3
Pag. 7
