PLUS200 2PLT
Section alimentation
PIN
TERMINAL
N – L Alimentation 230Vac ±10% 50/60Hz
PWR
Brancher la terre à la borne 6 (terre fonctionnelle).
Ce branchement contribue à la limitation des effets des perturbations
6
électromagnétiques sur le système de contrôle. Le branchement de la
terre doit être effectué de manière conforme aux normes applicables.
Section sorties
PIN
CARACTERISTIQUES DE SORTIE
TERMINAL
Relais 16A 240V~ (AC1)
K1
Relais 16A 240V~ (AC1)
K2
Relais 16A 240V~ (AC1)
K3
Relais 16A 240V~ (AC1)
K4
Pag. 26
MANUEL D'UTILISATION ET DE MAINTENANCE

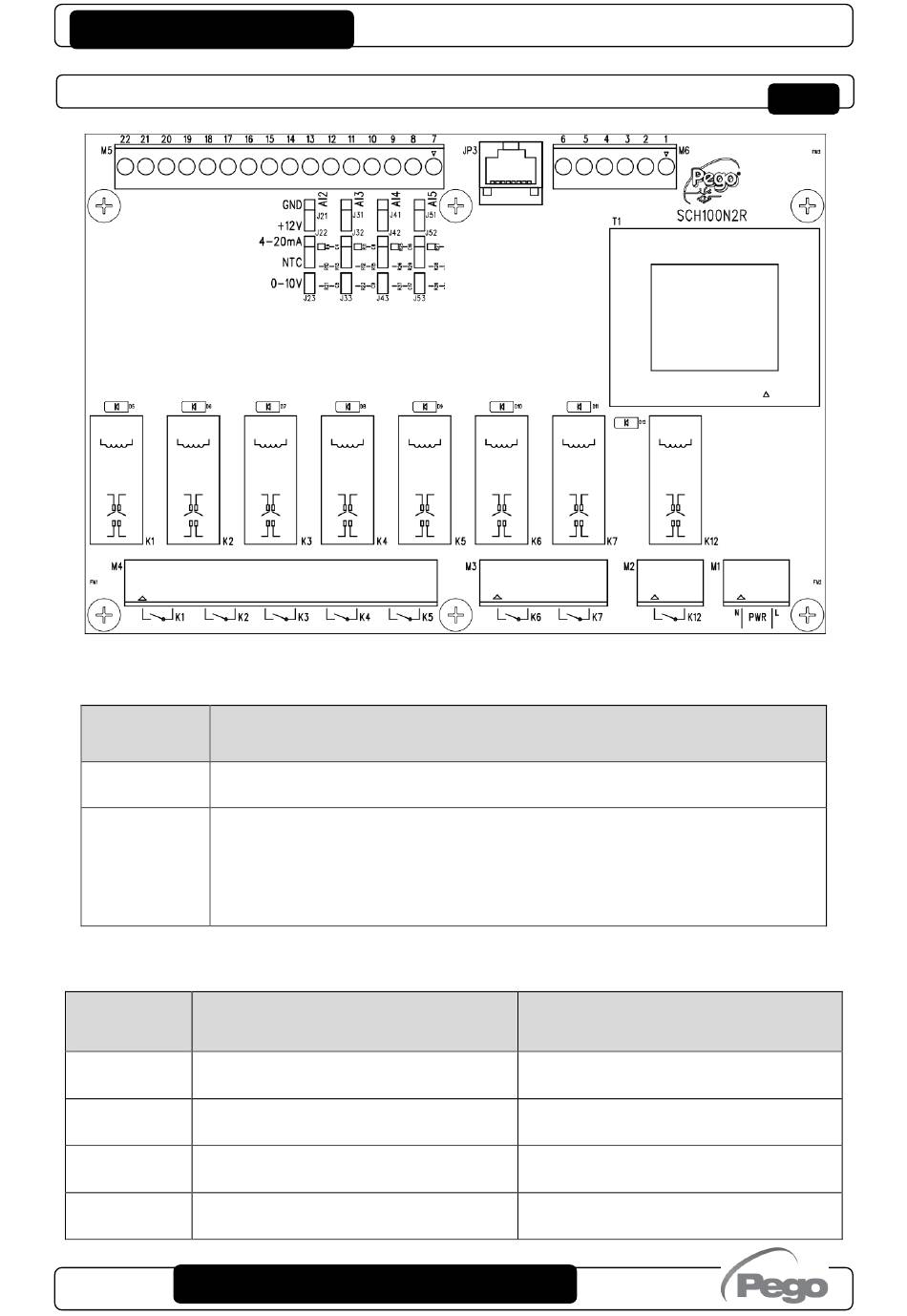

SCHEMA DE CONNEXION PLUS200 2PLT
(contacts dépourvus de tension)
3A 240V~ (AC3)
3A 240V~ (AC3)
3A 240V~ (AC3)
3A 240V~ (AC3)
DESCRIPTION
DESCRIPTION
Compresseur installation 1
Compresseur installation 2
Ventilateurs installation 1
Ventilateurs installation 2
Rev. 01-23
Annexes
A.2
