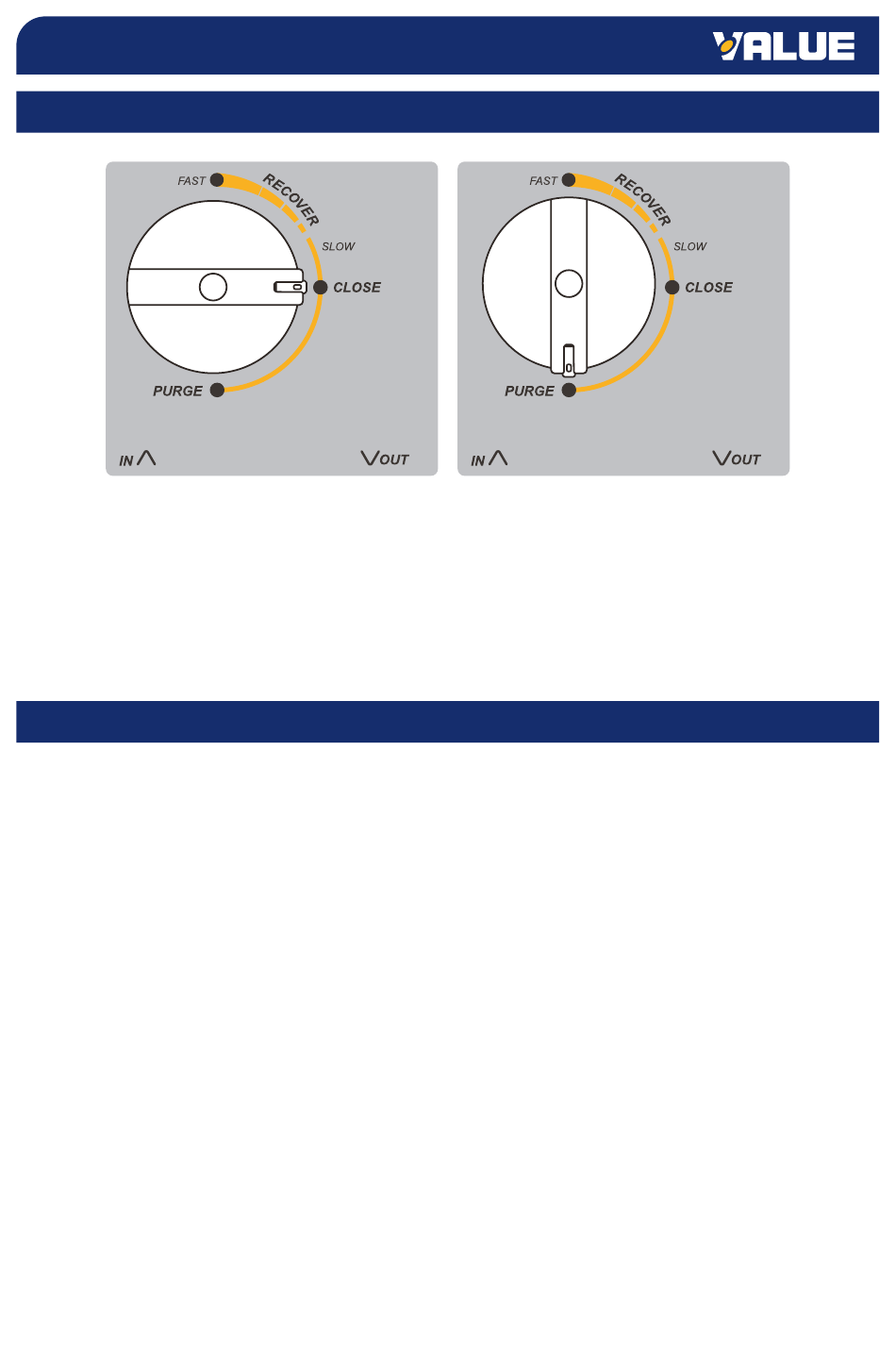

PANNEAU DE COMMANDE
CLOSE :
la vanne d'entrée est fermée.
RECOVER : la vanne d'entrée est partiellement ouverte.
FAST :
la vanne d'entrée est complètement ouverte.
PURGE :
la vanne d'entrée est fermée et la vanne de sortie ouverte afin de récupérer
la plupart du réfrigérant.
PRINCIPE DE FONCTIONNEMENT D'UN COMPRESSEUR À PISTON
• Lorsque le vilebrequin du compresseur tourne, le piston effectue un mouvement de va-et-vient par
l'intermédiaire de la transmission de la bielle. Le volume à l'intérieur du cylindre (entre la culasse et la
surface supérieure du piston) change périodiquement.
• Le volume dans le cylindre augmente au fur et à mesure que le piston s'éloigne de la culasse, entraînant
une baisse de pression et permettant à la soupape d'admission de s'ouvrir et à la soupape d'échappement
de se fermer. Dans le même temps, le gaz pénètre dans le cylindre par le tuyau d'admission jusqu'à
atteindre le volume maximum.
• Lorsque le piston entame sa course inverse, le volume utile du cylindre diminue, la pression de gaz
augmente et la soupape d'admission se referme. Lorsque la pression dans le cylindre atteint puis dépasse
la pression d'échappement, la soupape d'échappement s'ouvre et le gaz est évacué du cylindre jusqu'à ce
que le piston atteigne sa position de butée. Ce mouvement de va-et-vient permet d'extraire le gaz.
• Un cycle de travail complet comporte donc : une rotation du vilebrequin du compresseur à piston et un va-
et-vient du piston qui provoquent une entrée de gaz, une compression et une sortie de gaz.
®
