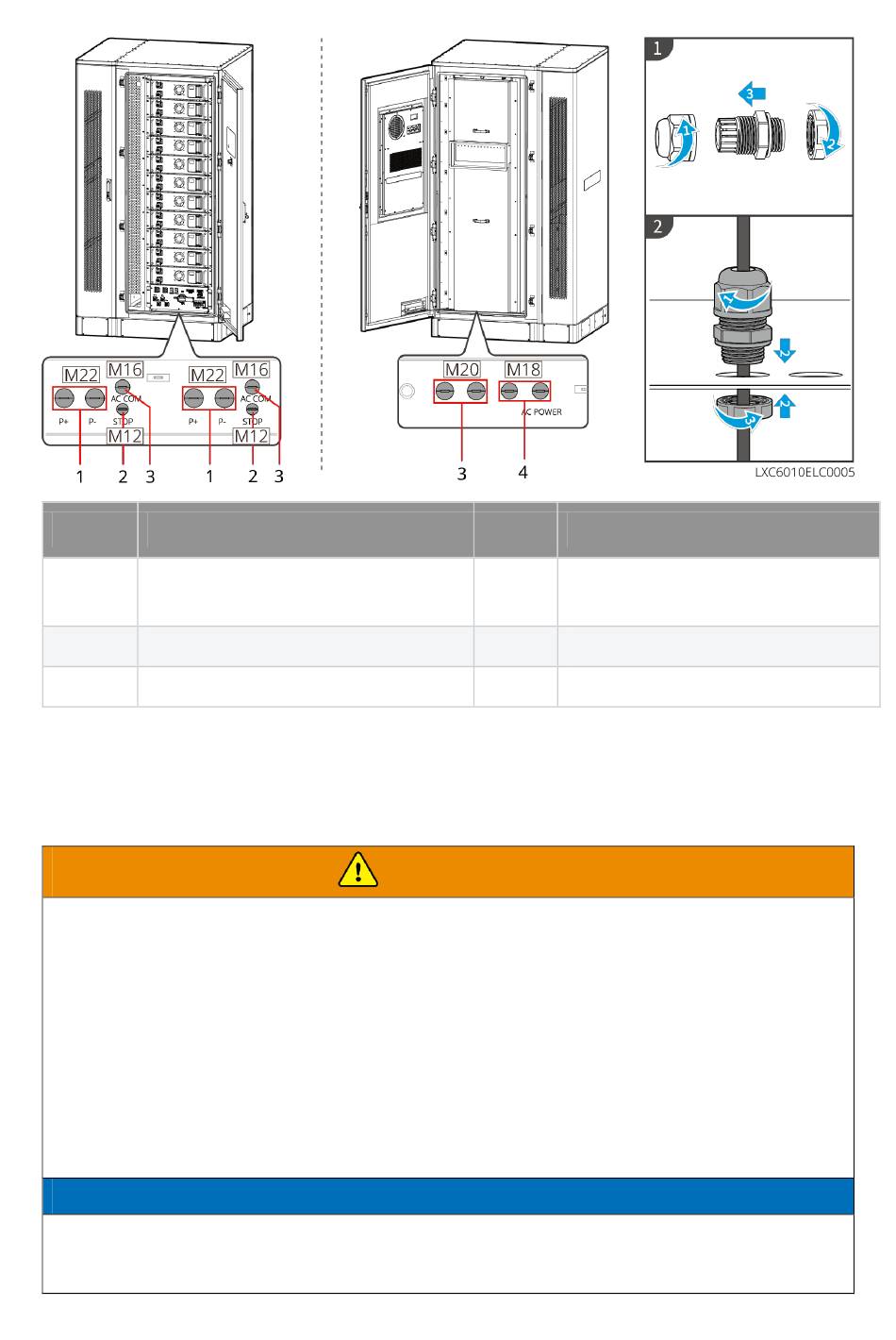

N°
Description
Trou pour le câble d'alimentation de
1
la batterie
Trou pour le câble de communication
3
Réservé
5
6.6.1 Connexion du câble d'alimentation entre l'onduleur et la
batterie
Effectuez des mesures au niveau du câble CC avec un multimètre afin d'éviter tout
raccordement avec inversion de polarité. De plus, la tension doit être dans la plage permise.
Lors du câblage, assurez-vous que le P+ de l'unité de contrôle de l'alimentation est connecté au
BAT+ de l'onduleur, et que le P- est connecté au BAT-. Un raccordement incorrect du câble
entraî nera un endommagement de l'équipement. Un câblage incorrect endommagera
l'équipement.
Assurez-vous que la totalité des âmes du câble est insérée dans les trous de la borne. Aucune
partie de l'âme ne doit être à nu.
Assurez-vous que les câbles sont raccordés fermement. Sinon, l'onduleur sera susceptible
d'être endommagé en raison d'une surchauffe pendant son fonctionnement.
Ne raccordez pas en mê me temps une batterie à plus d'un onduleur. Sinon, l'onduleur risque
d'être endommagé.
Connectez la batterie et l'onduleur à l'aide des câbles d'alimentation et des connecteurs inclus
dans le paquet.
Préparez le câble d'alimentation de la batterie pour des connexions parallèles.
N°
2
4
-
AVERTISSEMENT
AVIS
57
Description
Trou pour le câble du bouton
d'urgence
Trou pour le câble du climatiseur
-
