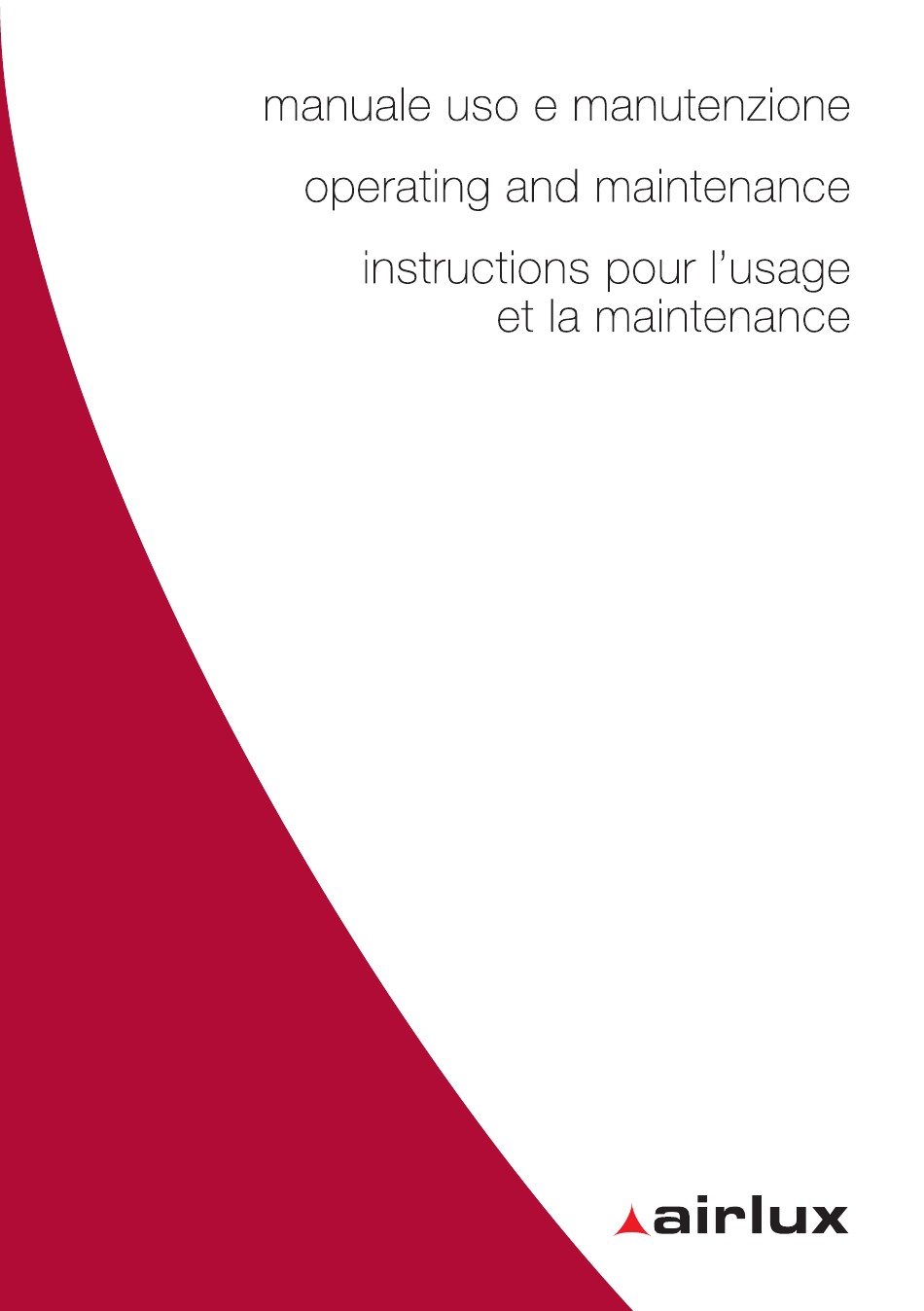

- Page 1 All manuals and user guides at all-guides.com...
- Page 2 All manuals and user guides at all-guides.com NOTIZIE GENERALI ATTENZIONE: • L'apparecchio e le sue parti accessibili diventano molto calde durante l'uso. Si deve prestare attenzione a non toccare gli elementi riscaldanti. I bambini con meno di 8 anni di età devono essere tenuti lontani se non continuamente sorvegliati. • Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con capacità fisiche,sensoriali o mentali ridotte o con mancanza di esperienza e conoscenza, a condizione che siano sorvegliati o che abbiano...
- Page 3 All manuals and user guides at all-guides.com NOTIZIE GENERALI • L'apparecchio non è destinato ad essere utilizzato per mezzo di un timer esterno o di un sistema separato di controllo remoto. • Non utilizzare il piano cottura durante la fase di pulizia. • Queste istruzioni sono valide solo se il simbolo del paese compare sull'apparecchio. Se il simbolo non compare sull'apparecchio è necessario fare riferimento alle istruzioni tecniche necessarie...
- Page 4 All manuals and user guides at all-guides.com NOTIZIE GENERALI • Il cavo di terra è escluso. • Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo. • Quando si collega il cavo di alimentazione, assicurarsi che non sia a contatto diretto (ad es.
- Page 5 All manuals and user guides at all-guides.com AVVERTENZE GENERALI La invitiamo a leggere questo libretto istruzioni prima di installare e di utilizzare l’apparecchiatura. E’ molto importante che il libretto sia conservato assieme all’apparecchiatura per qualsiasi futura consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita ad un’altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento e delle relative avvertenze.
- Page 6 All manuals and user guides at all-guides.com ISTRUZIONI PER L’UTENTE E’ necessario che tutte le operazioni relative all’installazione , alla regolazione , all’adattamento al tipo gas disponibile , vengano eseguite da persona- le qualificato , secondo le norme in vigore. Le istruzioni specifiche sono descritte nella parte del libretto riservate all’installatore.
- Page 7 P (mm) consentire una facile rimozione del forno dall'unità. ATV63TBK ATV63TWK Locale di installazione Q u e s t o a p p a r e c c h i o n o n è p r o v v i s t o d i L’eventuale presenza di un pensile al di sopra del...
- Page 8 All manuals and user guides at all-guides.com ISTRUZIONI PER L’INSTALLATORE Collegamento gas Regolazione bruciatori Accertarsi che l’apparecchio sia predisposto al tipo di La regolazione del minimo deve essere sempre gas disponibile, vedi l’etichetta sotto l’apparecchio. corretta e la fiamma deve rimanere accesa anche Operare secondo le istruzioni riportate al paragrafo con un brusco passaggio dalla posizione di “ trasformazioni gas e regolazioni “ per l’eventuale massimo a quella di minimo. adattamento a gas diversi. Se questo non avviene è necessario regolare il L’apparecchio deve essere collegato all’impianto gas minimo come segue: - Accendere il bruciatore;...
- Page 9 All manuals and user guides at all-guides.com TABELLA CARATTERISTICHE TECNICHE PORTATA DIAMETRO PRESSIONE PORTATA DIAMETRO TERMICA BY PASS BRUCIATORI ESERCIZIO TERMICA UGELLO RUBINETTI N° DENOMINAZIONE mbar 1/100 mm 1/100 mm Max. Min. 28 - 30 1750 1750 SEMIRAPIDO Reg. 1750 28 - 30 1000 1000...
- Page 10 All manuals and user guides at all-guides.com GARANZIA Il produttore garantisce per 24 mesi, dalla data di acquisto, tutte le parti componenti il piano cottura da incasso che risultassero difettose per vizio di materiali o di produzione. La garanzia NON copre: - parti in vetro, manopole, parti in plastica, eventuali accessori; - difetti provocati da urti o comunque verificatisi durante il trasporto; - difetti causati da errata installazione, manomissioni, interventi di personale non autorizzato; - difetti causati da uso del piano cottura non conforme a quanto previsto nel "libretto di uso e manutenzione";...
- Page 11 All manuals and user guides at all-guides.com GENERAL NOTICE WARNING: • The appliance and its accessible parts become hot during use. Care should be taken to avoid touching heating elements. Children less than 8 years of age shall be kept away unless continuously supervised.
- Page 12 All manuals and user guides at all-guides.com GENERAL NOTICE • The appliance is not intended to be operated by means of an external timer or separate remote- control system. • Do not use the hob during cleaning • These instructions apply only if the symbol of the country appears on the appliance. If the symbol not appear on the device you need to refer to the technical instructions required that the manufacturer will provide for the amendment of...
- Page 13 All manuals and user guides at all-guides.com GENERAL NOTICE • If the power cable is damaged, it must be replaced by the manufacturer, by an authorized technician or by a qualified person to avoid danger. • When connecting the power cable, make sure it is not in direct contact (eg. through the use of insulation sleeves) with parts that can reach temperatures of over 50 ° C.
- Page 14 All manuals and user guides at all-guides.com GENERAL NOTICE We invite you to read this instruction booklet carefully, before installing and using the equipment. It is very important that you keep this booklet together with the equipment for any future consultation.
- Page 15 All manuals and user guides at all-guides.com INSTRUCTIONS FOR THE USER IT IS NECESSARY THAT ALL THE OPERATIONS REGARDING THE INSTALLATION, ADJUSTMENT AND ADAPTATION TO THE TYPE OF GAS AVAILABLE ARE CARRIED OUT BY QUALIFIED PERSONNEL, IN CONFORMITY WITH THE REGULATIONS IN FORCE.
- Page 16 MODEL L (mm) P (mm) ATTENTION: The electrical connection of the cooking hob ATV63TBK and the oven must be carried out separately for ATV63TWK security issues and to allow easy removal of the oven from the unit Any possible wall unit over the cook-top must be...
- Page 17 All manuals and user guides at all-guides.com INSTRUCTIONS FOR THE INSTALLER FOR THE U.K. ONLY: Replacing the nozzles The room containing this hotplate should have an If the equipment is adjusted for a type of gas that is air supply in accordance with BS 5440: Part 2: different from the one available, it is necessary to 1989.
- Page 18 All manuals and user guides at all-guides.com TECHNICAL CHARACTERISTIC TABLES NORMAL I N J E C T O R TAPE BY-PASS NOMINAL HEAT BURNERS NOMINAL RATE PRESSURE DIAMETER DIAMETER INPUT (W) N° DESCRIPTION mbar 1/100 mm 1/100 mm MAX. MIN. 1750 1750 SEMI-RAPID...
- Page 19 All manuals and user guides at all-guides.com AVERTISSEMENTS GENERAUX • AVERTISSEMENT: • L'appareil et ses parties accessibles deviennent chaudes pendant l'utilisation. Des précautions doivent être prises pour éviter toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être tenus à l'écart moins d'être surveillées en continu.
- Page 20 All manuals and user guides at all-guides.com AVERTISSEMENTS GENERAUX • Ne pas utiliser un nettoyeur à vapeur pour le nettoyage de la plaque de cuisson. • L'appareil ne doit pas être actionné au moyen d'une minuterie externe ou un système de télécommande séparée. • Ne pas utiliser la table de cuisson pendant le nettoyage.
- Page 21 All manuals and user guides at all-guides.com AVERTISSEMENTS GENERAUX • Lorsque l'appareil est connecté directement à l'alimentation, vous avez besoin d'un interrupteur omnipolaire isolant. Il est nécessaire que l'appareil peut être complètement déconnecté du réseau en conformité avec les conditions de la catégorie III de la surtension. Le câble de terre ne sont pas inclus.
- Page 22 All manuals and user guides at all-guides.com AVERTISSEMENTS GENERAUX Il est très important que ce manuel soit conservé avec l’appareil afin de pouvoir être consulté en cas de besoin. Si l’appareil est vendu ou donné à une autre personne, il faut s’assurer que ce manuel est donné...
- Page 23 All manuals and user guides at all-guides.com INSTRUCTIONS POUR L’UTILISATEUR Toutes les opérations relatives à l’installation, au réglage et à l’adaptation au type de gaz disponible doivent être effectuées par du personnel qualifié, conformément aux normes en vigueur. Les instructions spécifiques sont reportées dans la partie du manuel réservée à l’installateur.
- Page 24 - Enlever les grilles et les brûleurs de la table de cuisson. MODELLO L (mm) P (mm) - Retourner l’appareil et appliquer le joint adhésif S le long du bord externe du verre (fig. 5). ATV63TBK ATV63TWK - Insérer et positionner la table de cuisson dans l’ouverture pratiquée dans le meuble et la bloquer En cas de présence d’une armoire murale avec les vis V des crochets de fixation G (fig. 6). audessus de la table de cuisson, il faut prévoir une distance minimale de 760 mm entre celle-ci et le plan de travail.
- Page 25 All manuals and user guides at all-guides.com INSTRUCTIONS POUR L’INSTALLATEUR Pièce d’installation d’alimentation une fiche normalisée. Cet appareil n’est pas équipé d’un dispositif Cet appareil doit être place à une distance d’évacuation des produits de la combustion ; il raisonnable afin de pouvoir être débranché en cas est donc nécessaire d’évacuer les fumées vers de survoltage (catégorie III), en accord avec les l’extérieur en utilisant une hotte ou un ventilateur règles d’installation.
- Page 26 All manuals and user guides at all-guides.com TABLE DE CARATERISTIQUES TECHNIQUES DEBITS DIAMÈTRE PRESSION DE DIAMÈTRE BRULEURS DEBIT BY PASS CALORIFIQUES SERVICE INJECTEUR ROBINET N° DESIGNATION mbar 1/100 mm 1/100 mm Max. Min. 28-30 1750 1750 SEMI-RAPIDE Reg. 1750 Reg. 1750 28-30 1000...
- Page 27 All manuals and user guides at all-guides.com MODELLO / MODEL / MODÈLE ATV63TBK - ATV63TWH 2. Bruciatore Semirapido di 1750 W 3. Bruciatore Ausiliario di 1000 W 4. Bruciatore Tripla Corona di 4000 W 8. Manopola comando bruciatore 2. Semi-rapid burner 1750 W 3. Auxiliary burner 1000 W 4. Ultra-rapid burner 4000 W 8. Control Knob for burner 2. Brûleur Semi-rapide de 1750 W 3. Brûleur Auxiliarie de 1000 W 4. Brûleur Triple Couronne de 4000 W 8. Bouton commande des brûleurs...
- Page 28 All manuals and user guides at all-guides.com Chiuso Closed Fermé Massimo Maximum Maximum Minimo Minimum Minimum...
- Page 29 ENERGY EFFICIENCY Tables according to regulation (EU) no.66 / 2014 ATV63TWH Identificazione del modello / Model identification / Identification du modèle ATV63TBK PIANO COTTURA INCASSO / Tipo di piano cottura / Type of hob / Type de plaque de cuisson BUILT IN HOBS / PLAQUE DE CUISSON INTÉGRÉE...
- Page 30 All manuals and user guides at all-guides.com Direttiva 2012/19/UE (RAEE). Questa nota informativa è rivolta esclusivamente ai possessori di apparecchi che presentano il simbolo di Fig. A nell’etichetta adesiva riportante i dati tecnici applicata sul prodotto stesso (etichetta matricolare): Questo simbolo indica che il prodotto e classificato secondo le norme vigenti, come apparecchiatura elettrica od elettronica ed e Conforme alla Direttiva 2012/19/UE (RAEE) quindi, alla fine della propria vita utile, dovrà obbligatoriamente essere Fig.A trattato separatamente dai rifiuti domestici, consegnandolo gratuitamente in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnandolo al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente. L’utente e responsabile del conferimento dell'apparecchio a fine vita alle apposite strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui rifiuti. L’adeguata raccolta differenziata per l'avvio successivo dell’apparecchio dismesso al riciclaggio, al trattamento ed allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui e composto il prodotto. Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negozio in cui e stato effettuato l’acquisto. I produttori e gli importatori ottemperano alla loro responsabilità per ii riciclaggio, il trattamento e lo smaltimento ambientalmente compatibile sia direttamente sia partecipando ad un sistema collettivo . Directive 2012/19 / EU (WEEE). This informative note is addressed exclusively to owners of devices that present the symbol of Fig. A in the adhesive label showing the technical data applied on the product itself (matricular label): This symbol indicates that the product is classified according to current...
- Page 31 All manuals and user guides at all-guides.com...
- Page 32 All manuals and user guides at all-guides.com...
