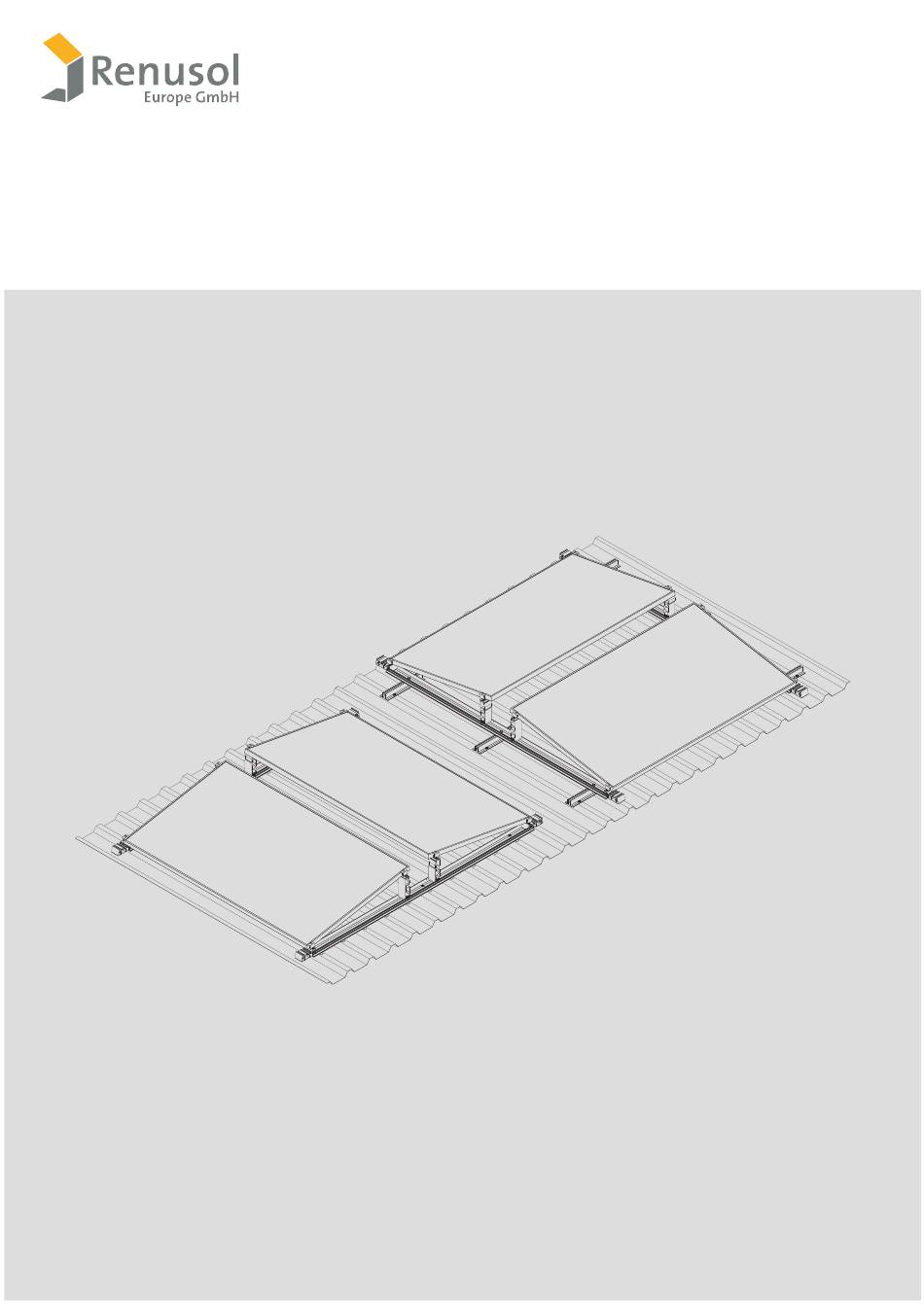

- Page 1 Renusol Pro 10-EW-T | Guida all'installazione V1-18/02/2025...
- Page 2 Per la responsabilità legale sui difetti/garanzia, consultare le Condizioni Generali di Renusol. Nel sistema di montaggio Renusol FS Pro 10-EW-T, i moduli sono fissati nell'area d'angolo del lato corto del modulo. È necessario www.renusol.com verificare in loco se l'area di serraggio specificata dal produttore del modulo è...
- Page 3 Renusol FS Pro 10-EW-T - parallelo alla nervatura alta Renusol FS Pro 10-EW-T - incrociando la nervatura alta V1-18/02/2025 Renusol FS Pro 10-EW-T | 3/18...
- Page 4 Renusol FS Pro 10-EW-T - parallelo alla nervatura alta Renusol FS Pro 10-EW-T - parallel zur Hochsicke R520243 FS Pro 10-EW Guida supporto 2300 (Set) IFP R520245 R900001 Dado flang. M8 FS Pro 10-EW Guida supporto 2380 (Set) IFP R420420 / R420421...
- Page 5 120 mm ≈ 120 mm ≈ R520243: 910 mm ≈ R520245: 950 mm ≈ R520243: 910 mm ≈ R520245: 950 mm ≈ 300 mm ≈ R520243: 910 mm ≈ R520245: 950 mm ≈ ... V1-18/02/2025 Renusol FS Pro 10-EW-T | 5/18...
- Page 6 V1-18/02/2025 Renusol FS Pro 10-EW-T | 6/18...
- Page 7 Ø 8,5 mm V1-18/02/2025 Renusol FS Pro 10-EW-T | 7/18...
- Page 8 V1-18/02/2025 Renusol FS Pro 10-EW-T | 8/18...
- Page 9 Installate una connessione finale o collegate alla guida successiva in base alla disposizione V1-18/02/2025 Renusol FS Pro 10-EW-T | 9/18...
- Page 10 V1-18/02/2025 Renusol FS Pro 10-EW-T | 10/18...
- Page 11 10 Nm V1-18/02/2025 Renusol FS Pro 10-EW-T | 11/18...
- Page 12 Renusol FS Pro 10-EW-T - incrociando la nervatura alta R520243 FS Pro 10-EW Guida supporto 2300 (Set) IFP R520245 FS Pro 10-EW Guida supporto 2380 (Set) IFP R400301 R900268 (optional) R420081 / R420081-B R420082 / R420082-B Vite autoforante 5,5 x 25...
- Page 13 ≈ Modullänge + 24 mm ≈ Modullength + 24 mm V1-18/02/2025 Renusol FS Pro 10-EW-T | 13/18...
- Page 14 Installate una connessione finale o collegate alla guida successiva in base alla disposizione V1-18/02/2025 Renusol FS Pro 10-EW-T | 14/18...
- Page 15 Fissate ogni guida con 6 viti. V1-18/02/2025 Renusol FS Pro 10-EW-T | 15/18...
- Page 16 V1-18/02/2025 Renusol FS Pro 10-EW-T | 16/18...
- Page 17 10 Nm V1-18/02/2025 Renusol FS Pro 10-EW-T | 17/18...
- Page 18 LT | Spausdinami paveikslėliai ir tekstas atitinka naujausią technikos lygį. Pasiliekame teisę į pakeitimus. HU | Az ábrák és a szövegek a nyomtatás időpontjában rendelkezésünkre álló legfrissebb műszaki ismereteknek felelnek meg; a módosítások jogát fenntartjuk. Renusol Europe GmbH Piccoloministr. 2 51063 Köln Deutschland Telefon: +49 221 788707-0 E-Mail: info@renusol.com...
