Une fois le mode vitesse sélectionné, l'appareil calibre la sortie 4-20mA en fonction
de la vitesse de l'arbre à ce moment là. Il est donc recommandé de laisser l'appareil
en mode Angle, de mettre la machine sous tension et d'attendre qu'elle atteigne
100% de sa vitesse avant de régler le mode Vitesse.
Une fois calibré de cette façon, la sortie 4-20mA en mode Auto affichera les
valeurs:
• 4mA = 0% speed
• 17mA = 100% speed
• 20mA = 123% speed
Le courant de sortie est linéairement proportionnel à la vitesse avec 17mA
représentant 100% de la vitesse.
Sortie Pulse/Quadrature
La sortie impulsion/quadrature fonctionne dans les 3 modes. La LED INPUT
correspond aux pulses détéctés. La fréquence d'impulsion est déterminée par le
PPR (pulse per rotation), réglable uniquement via l'interface logicielle. Le PPR
est réglé à 64 par défaut.
En Cas d'erreur, La LED SET clignote plusieurs fois de suite.Et la sortie ne peut
pas fonctionner comme prévue. Elle peut clignote en vert ou en rouge. Dans ce
cas, Notez la couleur et le nombre de clignotements et contactez 4B pour des
instructions.
Changement de mode
Le mode de fonctionnement peut être changé avec l'aimant sur la cible INPUT de
l'appareil ou via la connection RS485 Modbus (ou GUI)
La cible magnétique peut détecter la différence entre le
de l'aimant appliqué dessus. Appliquez l'aimant pendant 5 secondes ou jusqu'à
la LED SET change de comportement. Les informations ci-dessous vous
expliqueront quand utiliser le
Configuration magnétique

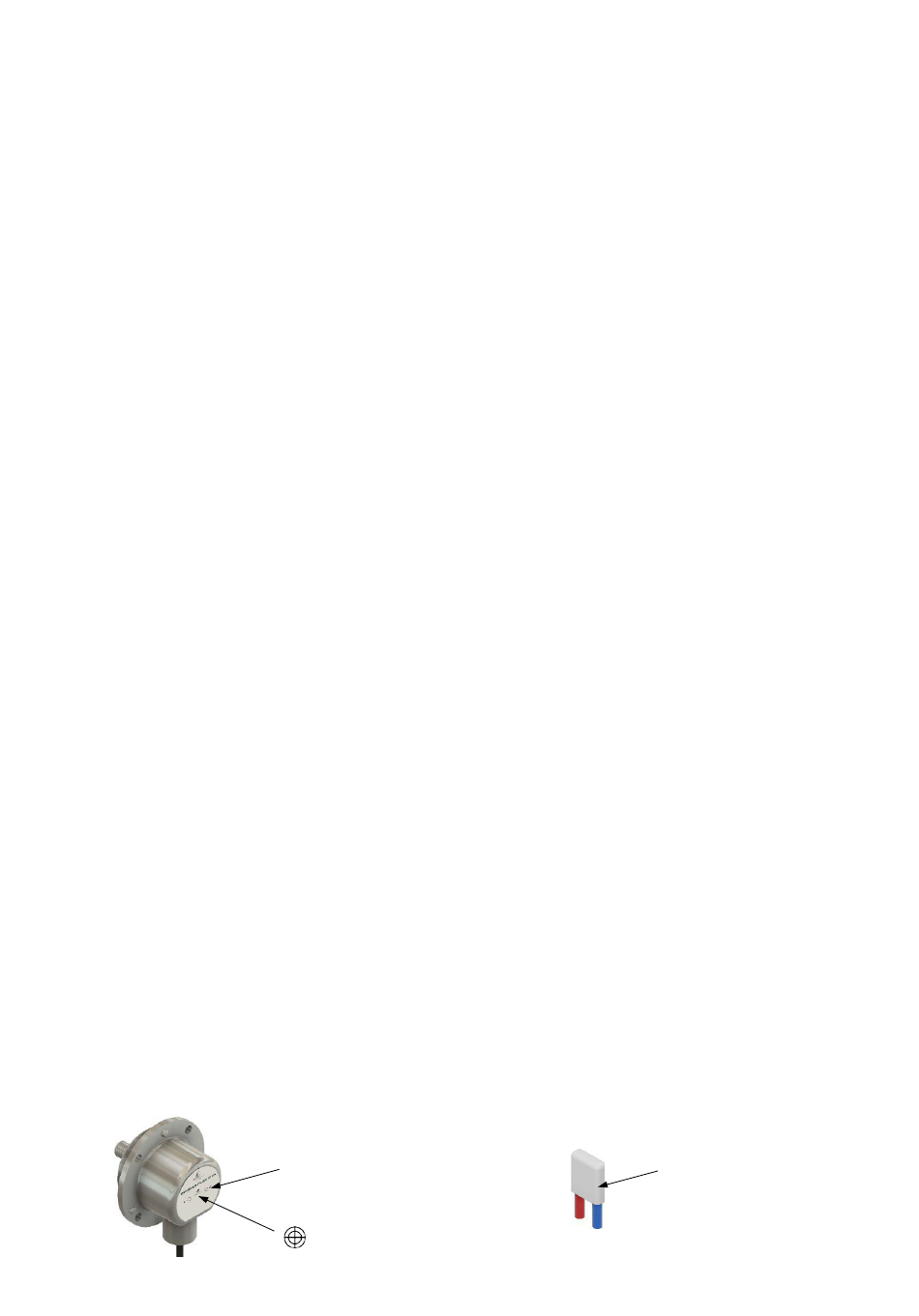

Selection du mode et Calibration avec l'aimant (4-20 mA) du Encoder-Flex 1024
pôle Nord
LED Set
Point de Calibration
18 of 29
pôle Nord
et le
pôle
Sud.
et le
pôle Sud
Aimant
