Tout câblage doit être conformes aux codes électriques locaux et nationaux et doit
être effectué par un électricien expérimenté et qualifié.
Si le code d'installation local l'exige, utilisez un conduit métallique flexible étanche à
la poussière et aux liquides avec les raccords approuvés pour protéger les câbles du
capteur.
Si besoin, utilisez une boite de jonction appropriée dans la longueur du câble et faire
les connections à l'intérieure de celle-ci.

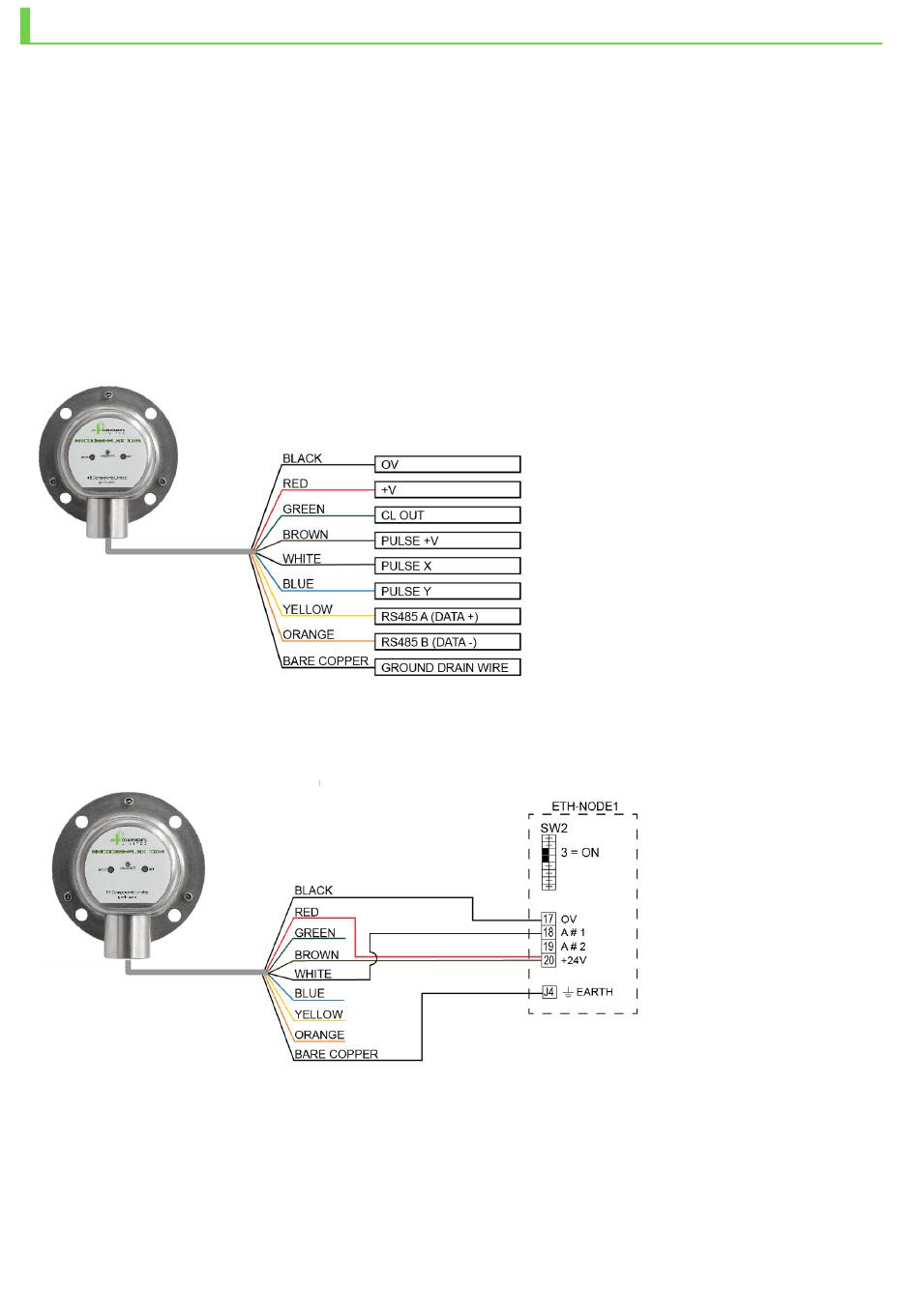

Description du fils de l'Encoder
Exemple de câblage sortie PNP
SCHEMA DE CABLAGE STANDARD
13 of 29
Conductors x 8 -24AWG
Drain - 22AWG
