Principales informations
•
Coupez le pivot (18) de 5 à 8 mm en dessous de la surface supérieure de la potence, voir l'illustration 2, dans l'encadré.
•
Serrez les boulons de serrage (5) uniformément par incrément de 1 Nm jusqu'au couple final spécifié. Un patch de frein-filet
pré-appliqué est présent sur ces boulons. Renouvelez l'application de frein-filet sur ce matériel lorsque le patch de frein-
filet est usé. Retirez le frein-filet usé du filetage à l'aide d'un cure-dent et nettoyez le filetage avec de l'alcool isopropylique.
Appliquez à nouveau du Loctite 242 (bleu) sur le filetage propre et sec.
•
Veillez à insérer les câbles dans l'orifice prévu à cet effet (7) avant d'installer le guidon.
•
Ce guidon est destiné à être utilisé avec les entretoises C1 Conceal MTB indiquées.
•
N'utilisez aucune entretoise autre que l'article (3) ou l'article (10) au-dessus de la potence.
•
Les extrémités du guidon doivent être coiffées ou couvertes par les poignées de guidon installées.
•
Ce guidon ne peut contenir qu'un maximum de 4 lignes d'acheminement interne. Les caractéristiques internes des entretoises
sont destinées à guider les durites. Les durites installées doivent être dimensionnées et coupées avec soin afin que la rotation
du guidon ne soit pas entravée par des longueurs de câble trop courtes ou trop longues. Consultez et suivez les instructions
du fabricant du cadre du vélo pour garantir une entrée et un acheminement corrects des câbles dans le cadre.
•

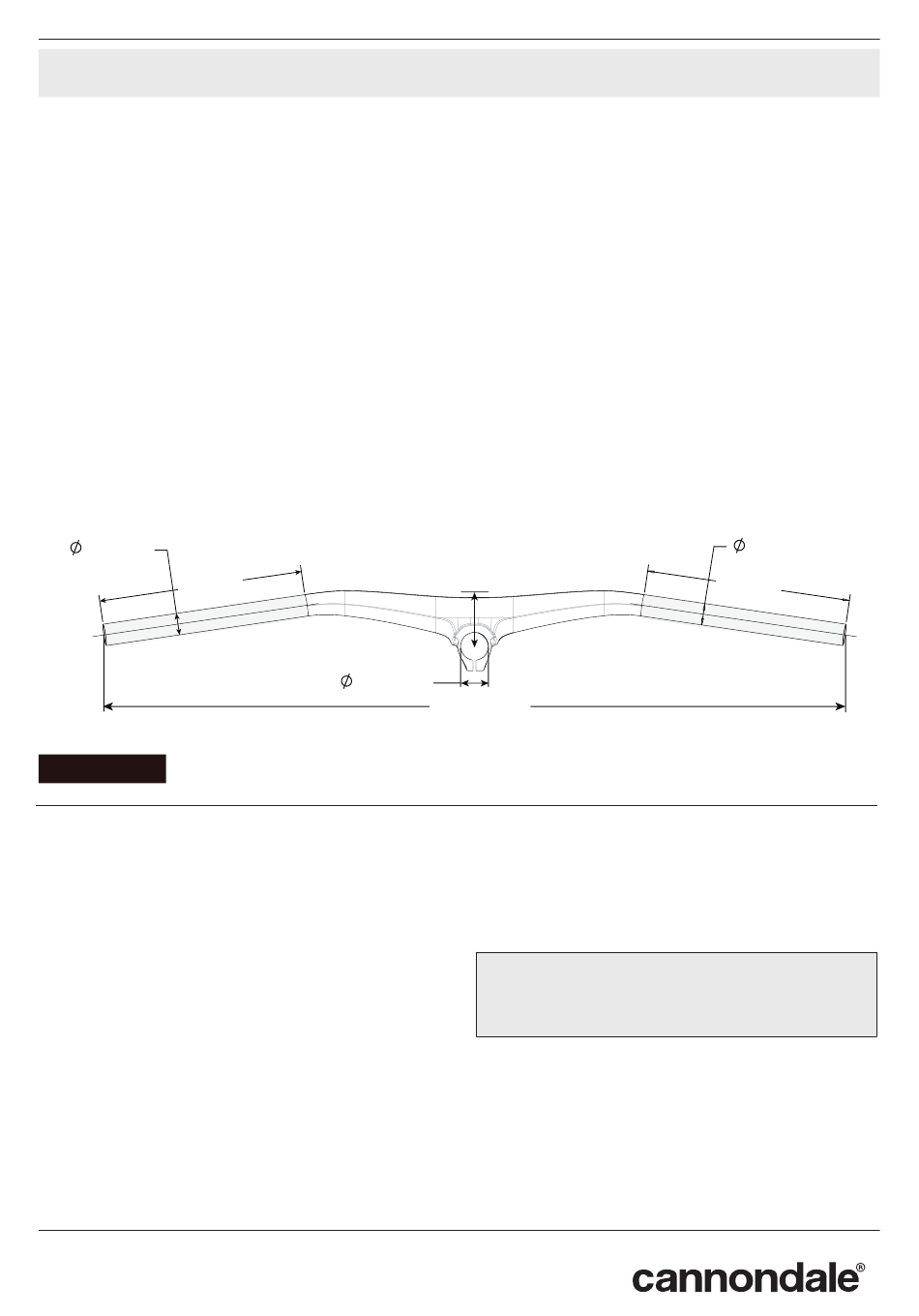

Les composants fixés aux extrémités du guidon doivent s'adapter directement au diamètre de 22,2 mm du guidon dans la
plage indiquée (voir ci-dessous la partie grisée). Aucun collier de serrage ne doit se trouver en dehors de cette zone. De la pâte
de friction peut être utilisée, si cela est spécifié. Utilisez une clé dynamométrique et suivez les instructions du fabricant en ce
qui concerne le couple de serrage.
22.2mm
204mm
Illustration 3
Soins et entretien
•
Vérifiez que le guidon n'est pas endommagé avant et
après chaque sortie. En cas de chute ou de choc, cessez
immédiatement de rouler.
•
Nettoyez le guidon avec de l'eau et du savon doux
uniquement.
•
Séchez-le avec une serviette propre.
•
N'utilisez pas de solvants ou de produits abrasifs.
•
Protégez les accessoires montés pour éviter tout
dommage causé par l'eau.
P/N 193331 Updated 02/29/24
© 2024 Cycling Sports Group - All Rights Reserved
Manuels d'utilisateur / Instruction du produi
SystemBar XC-One
28.60mm
Stem Length
(virtual)
760mm
(uncut)
Garantie limitée
Les termes « composants » s'appliquent à cet accessoire.
Pour plus d'informations, consultez l'espace d'assistance à
l'adresse suivante :www. cannondale.com
REMARQUE
Toute opération d'entretien, de maintenance ou de
réparation non autorisée risque de provoquer des
dommages importants et/ou d'annuler la garantie.
Contacter Cannondale
Rendez-vous sur le site web www.cannondale.com pour
obtenir les coordonnées correspondant à votre région.
Les manuels et suppléments Cannondale pour votre vélo
sont disponibles sur notre site web :
http://www.cannondale.com.
3
22.2mm
204mm
