Illustration 2
AVERTISSEMENT : Serrez
alternativement les boulons par
incrément de 1 Nm jusqu'à ce que
les deux soient serrés à 5 Nm
*

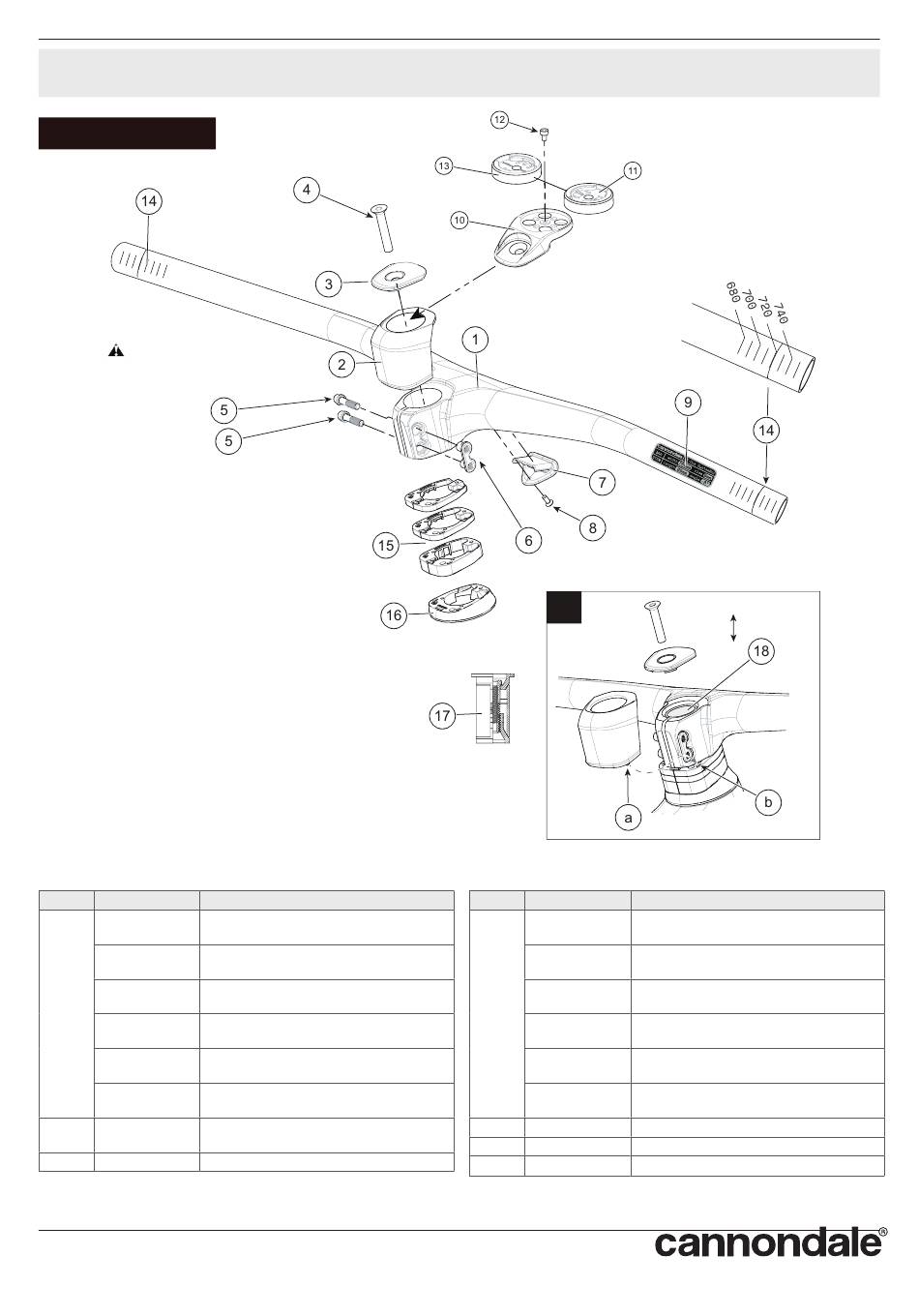

Identification
1. Guidon/potence
2. Cache
3. Bouchon
4. Vis, SHCS
M6X35
5.Port de câble
6.Dogbone nut
7.Port de cable
8. Vis, FHCS, M3X8
9. Étiquette d'information
10. Fixation pour compteur
vélo
11. Quart de tour Garmin
12. Vis, M3X4
13. Quart de tour Wahoo
Pièces de rechange
ID
Référence
Description
SystemBar XC-One Mtn Bars RRD 760 x
CP2014U1060
60mm
SystemBar XC-One Mtn Bars RRD 760 x
CP2014U1075
75mm
SystemBar XC-One Mtn Bars RAW 760 x
CP2014U2060
60mm
1 thru
13
SystemBar XC-One Mtn Bars RAW 760 x
CP2014U2075
75mm
SystemBar XC-One Mtn Bars BPT 760 x
CP2014U3060
60mm
SystemBar XC-One Mtn Bars BPT 760 x
CP2014U3075
75mm
10
K18044
SystemBar-XC Computer Mount
thru13
7,8
K28054
One Piece MTB SystemBar Cable Port
P/N 193331 Updated 02/29/24
© 2024 Cycling Sports Group - All Rights Reserved
Manuels d'utilisateur / Instruction du produi
SystemBar XC-One
Loctite 242 (bleu)
14.Marquage, taille
15. Kit d'entretoises
C1 Conceal MTB
16. Cache de roulement C1
Conceal MTB
17.Expandeur MTB
Conceal/SystemBar Lefty
18.Pivot
a. Languette
b. Fente
2Nm*
Retirez le bouchon (3) lors de
l'installation de la fixation (10).
9Nm
ID
Référence
K2815410
K2815420
K2815430
2
K2815410
K2815420
K2815430
15
K28014
16
K28004
17
K35114
2
1Nm
5-8mm
Description
One Piece MTB SystemBar Stem Cover
BPT
One Piece MTB SystemBar Stem Cover
RRD
One Piece MTB SystemBar Stem Cover
RAW
One Piece MTB SystemBar Stem Cover
BPT
One Piece MTB SystemBar Stem Cover
RRD
One Piece MTB SystemBar Stem Cover
RAW
C1 Conceal MTB Spacer Kit
C1 Conceal MTB Bearing Cap
MTB Conceal/SystemBar Lefty Expander
