Guide d'utilisation Termix Compact 28 MS VVX
4.0 Montage
4.1 Montage de la station compacte
L'installation doit être conforme aux normes et réglementations
locales en vigueur.
Chauffage urbain (DH) : dans les sections suivantes, le chauffage
urbain désigne la source de chaleur qui alimente les sous-stations.
Diverses sources d'énergie, telles que le fioul, le gaz ou l'énergie
solaire, peuvent être utilisées comme alimentation primaire des
sous-stations Danfoss. Par souci de simplicité, chauffage urbain
peut être considéré comme synonyme d'alimentation primaire.

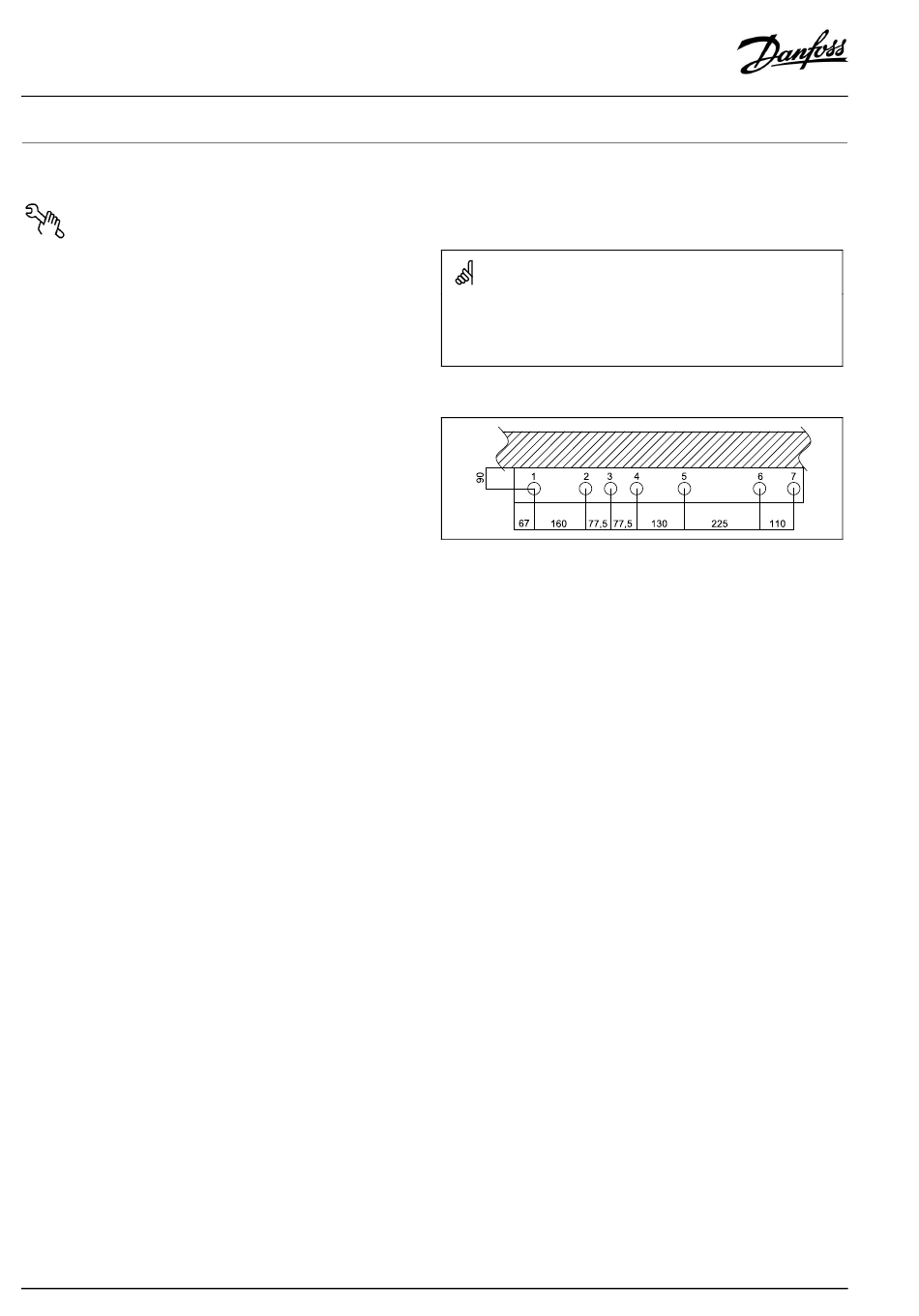

Raccordements :
1. Alimentation de chauffage urbain (DH)
2. Retour du chauffage urbain (DH)
3. Bouclage d'eau chaude (ECS)
4. Départ chauffage (CHAUF)
5. Retour chauffage (CHAUF)
6. Eau chaude sanitaire (ECS)
7. Eau froide sanitaire (EFS)
Tailles des raccords :
PRIM + CHAUF + ECS + EFS :
Bclge ECS :
Dimensions (mm) :
Avec isolation :
H 1 063 x L 905 x P 400
Poids (approximatif) : 55 kg
4 | © Danfoss | 2025.02
G 1" (filetage interne)
G ¾" (filetage interne)
Personnel autorisé uniquement
L'assemblage, le démarrage et les travaux de maintenance doivent
uniquement être effectués par du personnel autorisé et qualifié.
La position des tubes peut différer de celle indiquée sur le schéma.
Notez les repères sur la station.
AQ446329604344fr-000101/ LFR55032
