Guide d'utilisation Termix Compact 28 MS VVX

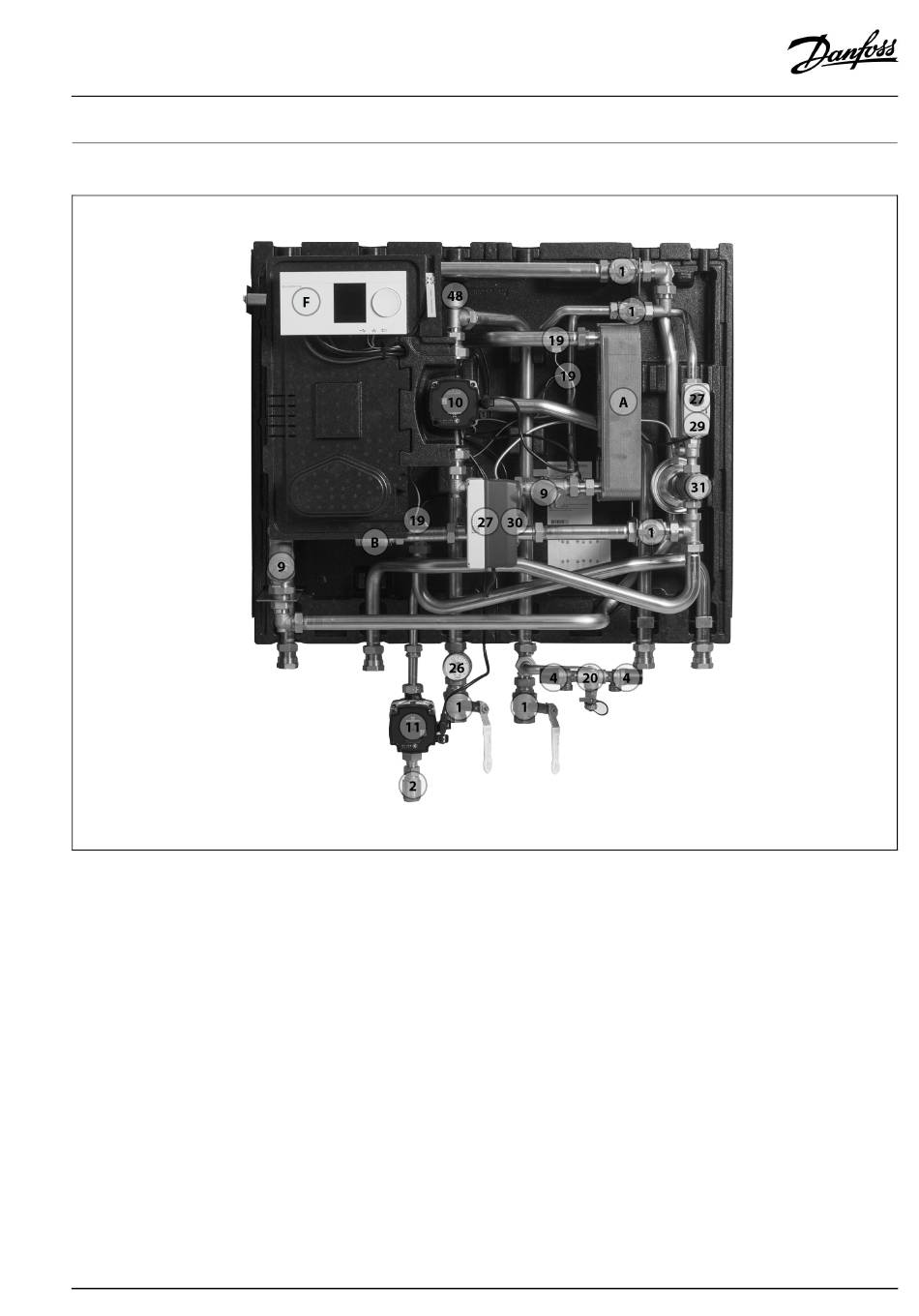

5.0 Conception
5.1 Conception
La sous-station peut différer de celle représentée.
Description de la conception
A
Échangeur de chaleur, CHAUF
B
Échangeur de chaleur, ECS
F
Régulateur électronique
1
Vanne d'isolement
2
Clapet antiretour simple
4
Vanne de sécurité, CHAUF
AQ446329604344fr-000101/ LFR55032
9
Filtre
10 Pompe de circulation
11 Pompe bclge ECS
19 Sonde d'applique
20 Vanne de remplissage/de purge
26 Manomètre
27
Actionneur
29
Vanne motorisée 2 voies
30
Régulateur de débit avec vanne de régulation int.
31
Régulateur de pression différentielle
48
Purgeur d'air, manuel
© Danfoss | 2025.02 | 13
