Guide d'utilisation Termix Compact 28 MS VVX
5.2 Schéma

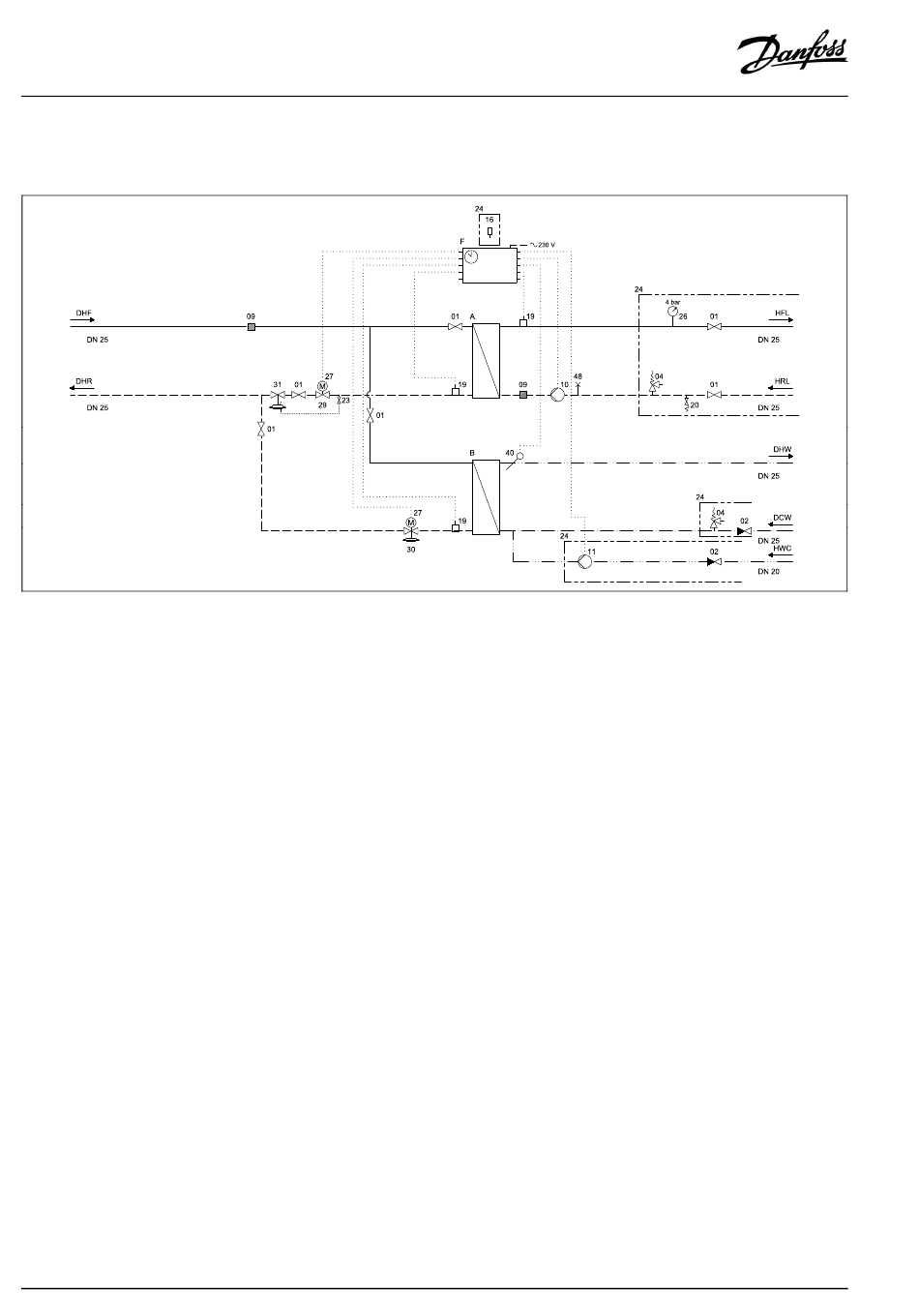

5.2.1 Schéma du module Termix Compact 28 MS VVX
La sous-station peut avoir un aspect différent du schéma de principe affiché.
Description schématique
A
Échangeur de chaleur, CHF
B
Échangeur de chaleur ECS
F
Régulateur électronique
1
Vanne d'isolement
2
Vanne simple
4
Vanne de sécurité
9
Filtre
Alimentation
alimentation de chauffage urbain
primaire :
Retour primaire :
retour de chauffage urbain
Départ chauffage :
alimentation de chauffage
Retour chauffage :
retour de chauffage
ECS :
eau chaude sanitaire
Bclge ECS :
bouclage d'eau chaude
EFS :
eau froide sanitaire
5.2.2 Paramètres techniques
Pression nominale :
Température max. fournie par le réseau :
Matériau de brasage (HEX) :
Pression de test des échangeurs de chaleur :
Niveau sonore :
14 | © Danfoss | 2025.02
10 Pompe de circulation
11 Pompe bclge ECS
16 Sonde extérieure
19 Sonde d'applique
20 Vanne de remplissage/de purge
23 Vanne à boisseau sphérique
24 Livré non monté avec l'unité
PN 16
110 °C
Cuivre
30 bar
≤ 55 dB
26 Manomètre
27 Actionneur
29 Vanne motorisée 2 voies
30 Régulateur de débit avec vanne de régulation int.
31 Régulateur de pression différentielle
40 Sonde plongeante
48 Purgeur d'air, manuel
AQ446329604344fr-000101/ LFR55032
