I.
Généralités
Vous venez d'acquérir un instrument de contrôle GEORGIN qui a été soumis à de nombreux tests et
vérifications afin d'en assurer la qualité et ainsi vous apporter une entière satisfaction.
Une bonne définition en fonction de votre process ainsi que le respect des instructions de ce manuel
garantissent une longévité optimale de votre instrument.
1.
Objet
Les appareils de série F sont destinés à la surveillance de process.
Cette notice présente les consignes de montage et de réglage à respecter pour un fonctionnement optimal
de votre appareil. Vous devez lire et observer ces consignes lors de l'installation de votre appareil.
Ne jamais intervenir sur les éléments de l'appareil bloqués par du vernis rouge.
!
Toute détérioration causée par le non-respect de ces consignes entraîne la perte de la garantie
constructeur.
2.

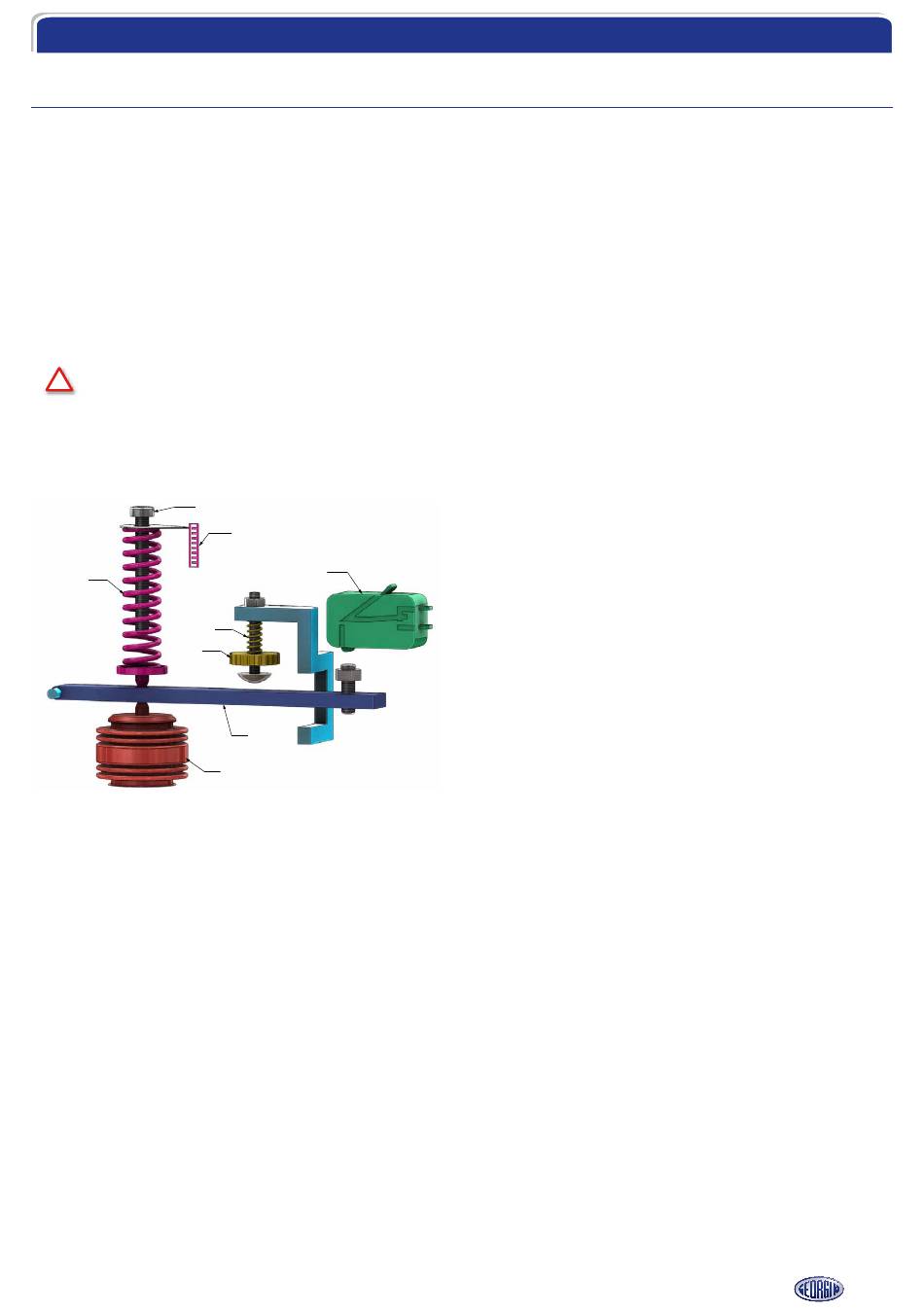

Principe fonctionnel
VG
RG
ME
La pression ou la température est appliquée à l'élément sensible (ES) dont la variation de position consécutive
agit sur le levier principal (LP). L'effort ainsi produit est équilibré par le ressort (RG) permettant de régler le
point de consigne. A l'approche de la consigne, la variation des forces déséquilibre la balance pour agir sur le
contact.
La mise en action d'un second ressort (RE) agissant à l'extrémité du levier principal (LP) permet d'augmenter
l'écart du (des) contact(s). L'effort produit par le ressort d'écart est réglable, il permet le décalage des deux
contacts dans le cas de fonctions décalées.
NOTE : Les échelles des pressostats et thermostats indiquées dans notre catalogue sont des valeurs pour un
point de consigne à la baisse de pression ou de température.
3.
Directive équipements sous pression - DESP
Les pressostats et thermostats de la série F satisfont aux exigences énoncées à l'annexe I de la
DESP 2014/68/UE, ils ont été classifiés en catégorie IV comme accessoire de sécurité et peuvent être intégrés
dans une boucle de sécurité. Se référer à notre déclaration de conformité pour les modèles concernés et les
conditions d'utilisation.
IG
C
RE
LP
ES
Manuel d'utilisation - série F
VG :
Vis de réglage de Gamme
RG :
Ressort de Gamme
IG :
Index de Gamme
RE :
Ressort d'Ecart ou de décalage
ME :
Molette de réglage d'Ecart ou de décalage
ES :
Elément Sensible
LP :
Levier Principal
C :
Contact
www.georgin.com
3
