2.2.
Montage Thermostats
Respecter les conditions environnementales et fluidiques correspondant aux caractéristiques des appareils.
Ne jamais dépasser la température maxi de l'appareil indiquée sur l'étiquette située sur le côté du boîtier.
La longueur du capillaire éventuellement introduite dans le liquide est indifférente.
2.2.1. Appareil à sonde directe (Type FB) :
Fixer l'appareil par son raccord (sur taraudage G 3/8'' en standard, autre sur demande).
Plonger entièrement la sonde.
2.2.2. Appareil pour contrôle d'ambiance (Type FBA) :
L'appareil doit être implanté à un endroit bien ventilé et à l'abri de sources chauffantes ou réfrigérantes. Il ne
doit pas être soumis à des variations brutales de température.
Dans le cas de contrôle dans des locaux habités, installer le thermostat à 1,50m du sol et éloigné des parois
extérieures.
2.2.3. Appareil à sonde à distance (Type FC) :
Ne pas contraindre le capillaire qui doit conserver sa souplesse pour la transmission du signal.
Enroulement du capillaire selon un diamètre minimum de 80 mm.
NOTE : Dans certains cas, la dimension de bulbe et la longueur de capillaire peuvent être imposées lors de la
commande.
a. Contrôle de fluides
Plonger entièrement la sonde.
Utiliser un doigt de gant adapté type GBX ou GCX entièrement plongé perpendiculairement au flux ou utiliser
un presse-étoupe de capillaire PC(X)**(B) suivant le type de raccord process existant

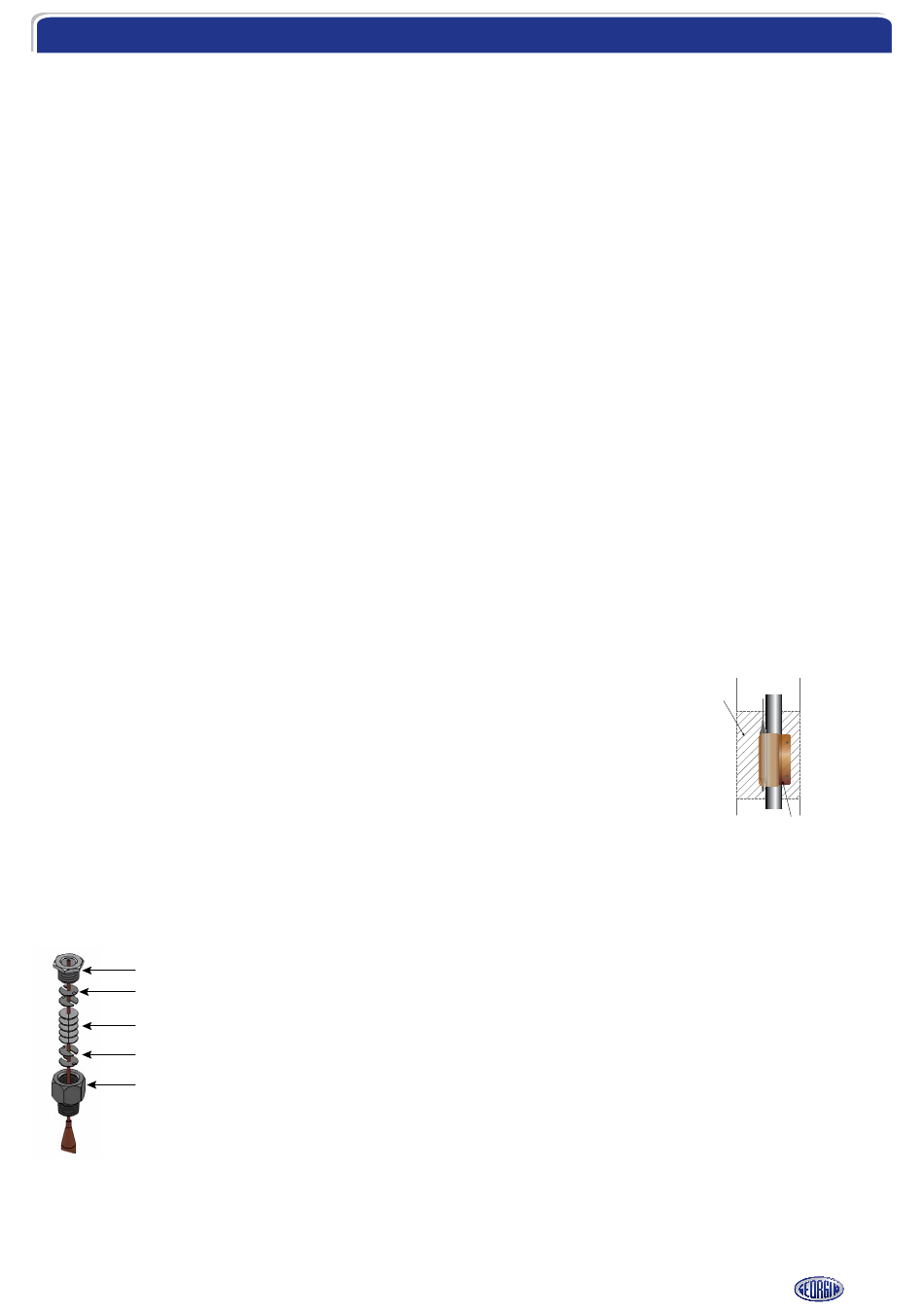

b. Contrôle de surfaces
Nettoyer soigneusement la surface de contact et la sonde.
Fixer la sonde par un collier en métal de préférence cuivreux et couvrant la
longueur de la sonde.
Calorifuger par-dessus.
Veiller à respecter l'orientation de la sonde (CF chapitre III - 4..1.2)
2.2.4. Accessoires :
Kit presse-étoupe de capillaire :
Si la sortie du capillaire doit être étanche, utiliser notre presse-étoupe spécial type PC(X).
•
P asser l'écrou E sur le capillaire.
•
E
F ixer le manchon M sur le taraudage (1/2"GF, NPTF, ...).
•
R
I ntroduire deux rondelles R dans le manchon M en inversant les encoches.
•
I ntroduire la garniture G constituée par 5 (ou 6 suivant modèle) rondelles en téflon.
G
•
I ntroduire les deux autres rondelles comme les deux premières.
•
R
V isser l'écrou E sur le manchon M.
Pour plus d'informations, nous consulter.
M
Manuel d'utilisation - série F
calorifugeage
www.georgin.com
bride en métal cuivreux
11
