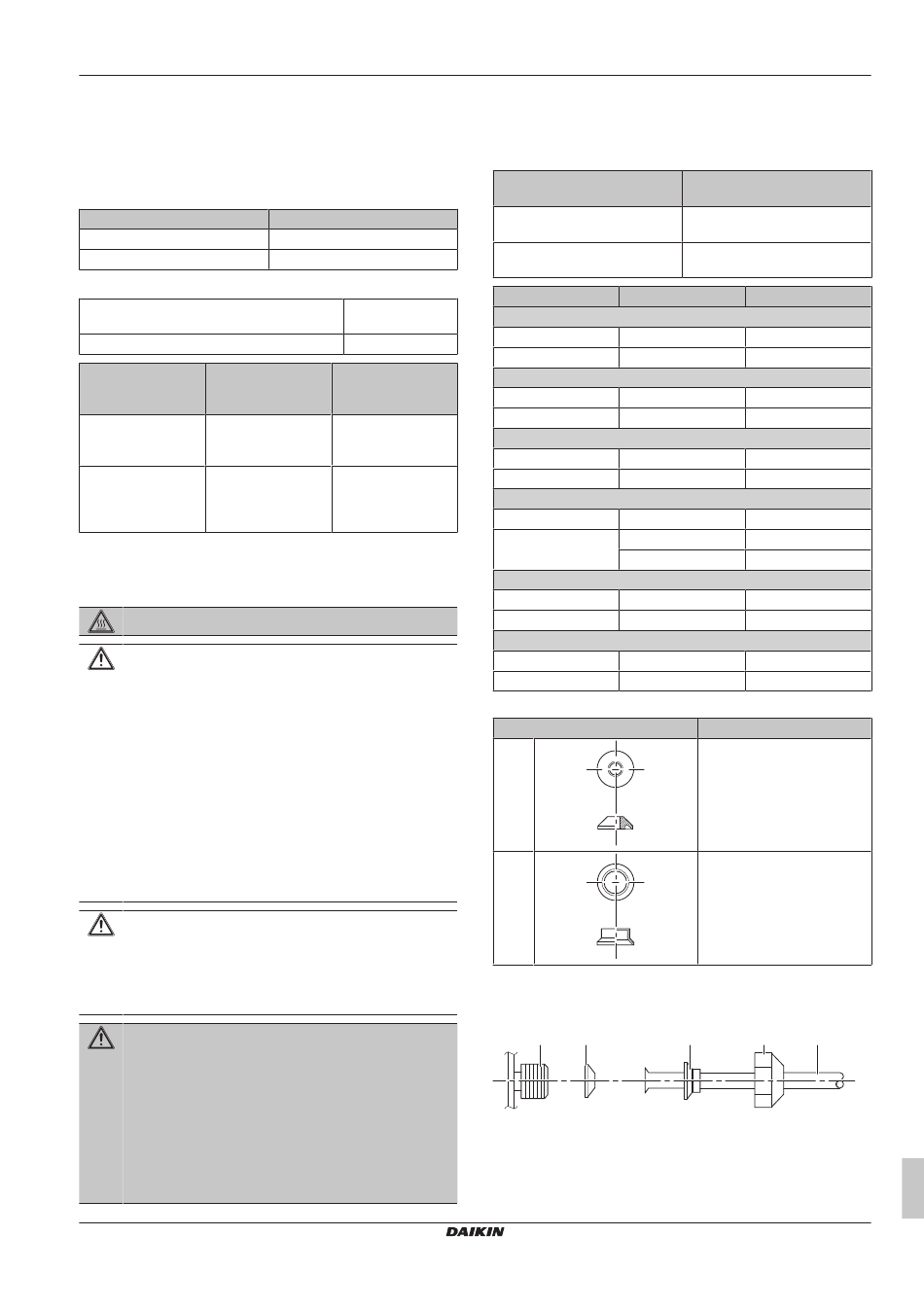

5.1.3 Longueur de tuyauterie de réfrigérant et
différence de hauteur
Plus la tuyauterie du réfrigérant est courte, meilleures sont les
performances du système.
Les différences de longueur et de hauteur de tuyau doivent se
conformer aux exigences suivantes.
Modèle
Classe 40
Classe 50
La longueur la plus courte admise par local est de 3 m.
Longueur de la tuyauterie de réfrigérant vers
chaque unité intérieure
Longueur totale de tuyauterie de réfrigérant
Différence de
hauteur extérieur-
intérieur
Unité extérieure ≤15 m
positionnée plus haut
que l'unité intérieure
Unité extérieure ≤7,5 m
positionnée plus bas
qu'au moins 1 unité
intérieure
5.2 Raccordement de la tuyauterie de
réfrigérant
DANGER: RISQUE DE BRÛLURES
ATTENTION
▪ Pas de brasage ou de soudage sur place pour les
unités avec charge de réfrigérant R32 pendant le
transport.
▪ Lors de l'installation du système de réfrigération,
l'assemblage des pièces avec au moins une pièce
chargée doit être effectué en tenant compte des
exigences suivantes:
ð à l'intérieur des espaces occupés, les joints non
permanents ne sont pas autorisés pour le réfrigérant
R32, à l'exception des joints réalisés sur place qui
relient directement l'unité intérieure à la tuyauterie.
Les raccords réalisés sur place qui relient directement
la tuyauterie aux unités intérieures doivent être de
type non permanent.
ATTENTION
NE PAS raccorder la tuyau de branchement encastré et
l'unité extérieure s'il s'agit seulement de réaliser des
travaux de tuyauterie sans raccorder l'unité intérieure afin
de pouvoir ajouter
ultérieurement.
AVERTISSEMENT
▪ Utilisez uniquement du réfrigérant R32. D'autres
substances peuvent entraîner des explosions et des
accidents.
▪ Le R32 contient des gaz à effet de serre fluorés. Son
potentiel de réchauffement global (GWP) est de 675.
NE laissez PAS ces gaz s'échapper dans l'atmosphère.
▪ Lorsque vous chargez
TOUJOURS des gants de protection et des lunettes de
sécurité.
2(A)MXM40+50 + 2(A)MXF40+50
Série Split R32
3P600450-2D – 2020.08
Espace minimum requis
2
1,2 m
2
1,8 m
≤20 m
≤30 m
Différence de
hauteur intérieur-
intérieur
≤7,5 m
≤15 m
une autre unité intérieure
du réfrigérant, utilisez
5 Installation de la tuyauterie
5.2.1 Connexions entre l'unité extérieure et
l'unité intérieure à l'aide de réducteurs
Classe de capacité totale de l'unité intérieure pouvant être
raccordée à cette unité extérieure:
Unité extérieure
2MXM40, 2AMXM40, 2AMXF40,
2MXF40
2MXM50, 2AMXM50, 2AMXF50,
2MXF50
Orifice Classe
2MXM40, 2AMXM40
A 15, 20, 25, 35
B 15, 20, 25, 35
2AMXF40
A 25, 35
B 25, 35
2MXF40
A 20, 25, 35
B 20, 25, 35
2MXM50, 2AMXM50
A 15, 20, 25, 35, 42
B 15, 20, 25, 35
42, 50
2AMXF50
A 25, 35
B 25, 35
2MXF50
A 20, 25, 35
B 20, 25, 35
(a) Utilisez l'accessoire en option.
Connexion de type
1
2
Exemple de connexion :
▪ Raccordement d'un tuyau de Ø9,5 mm à un orifice de
raccordement de tuyau de gaz de Ø12,7 mm
a b
a Port de connexion de l'unité extérieure
b Type de réducteur 1
c Type de réducteur 2
d Ecrou évasé Ø12,7 mm
e Tuyauterie entre les unités
Classe de capacité totale de
l'unité intérieure
≤6,0 kW
≤8,5 kW
Réducteur
—
—
—
—
—
—
(a)
—
1+2
—
—
1+2
—
1+2
Connexion
Ø12,7 mm → Ø9,5 mm
Ø12,7 mm → Ø9,5 mm
c d e
