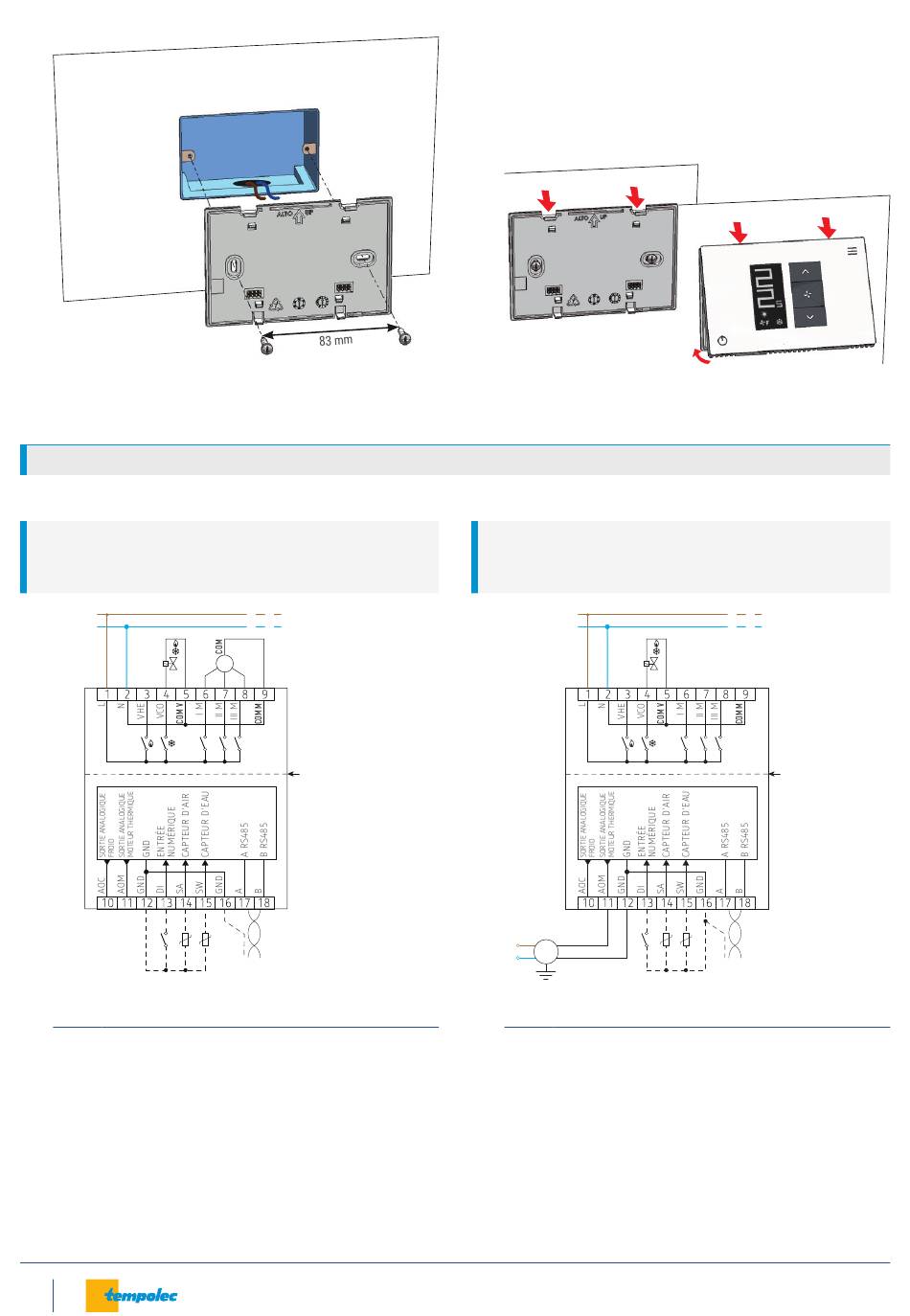

RACCORDEMENT
Système à 2 tuyaux avec pilotage d'une vanne
ON/OFF chaud/froid et un ventilateur AC à 3
vitesses
L
230 V~
N
CF SA SW
Paramètres à configurer
2 tuyaux
P03
moteur de ventilateur AC à 3 vitesses
P04
relais de sortie ON/OFF
P05
2
M
I
II
III
I
II
III
Isolation
renforcée
Optionnel
RS485
MODBUS
SMART DIAMOND
▻
Facultatif: régler les dipswitches situés à l'arrière du cache.
Voir "configurer les dipswitches" (en option). S'il n'est pas
nécessaire de les régler, passez à l'étape suivante
▻
Remontez le cache en l'insérant d'abord dans les crochets
situés en haut de la base (1), puis en l'accrochant dans
les clips situés en bas (2).
1
1
▻
Retirez le film du cache frontal après l'installation.
Système à 2 tuyaux avec pilotage d'une vanne
ON/OFF chaud/froid et un ventilateur EC
proportionnel
L
230 V~
N
CF SA SW
L
S
0–10 V
L
ECM
N
0–10 V
N
GND
Paramètres à configurer
2 tuyaux
P03
moteur de ventilateur EC
P04
P05
relais de sortie ON/OFF
1
1
2
I
II
III
Isolation
renforcée
Optionnel
RS485
MODBUS
