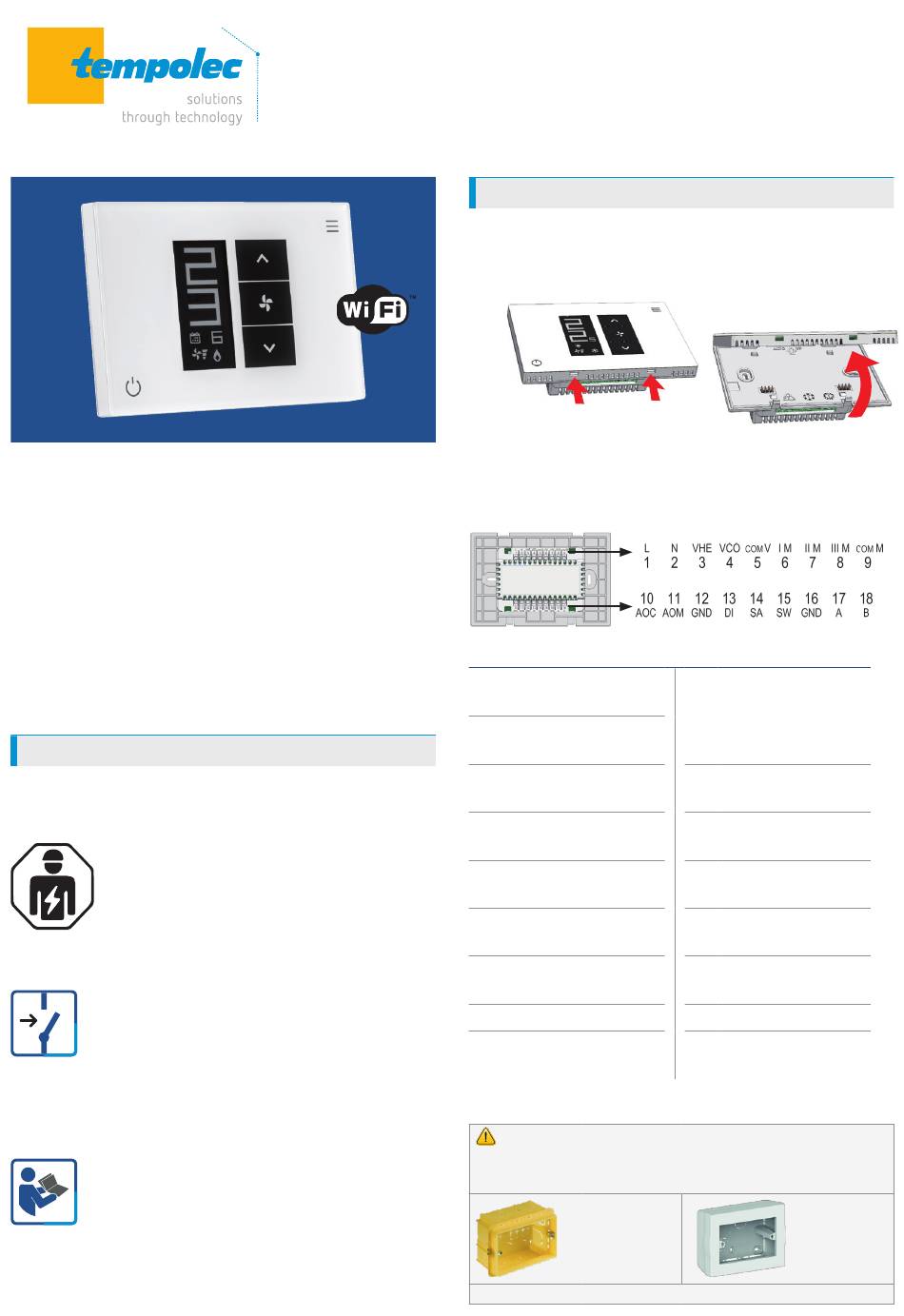

TEMPOLEC SMART DIAMOND Mode D'emploi

Thermostat wifi programmable pour ventilo-convecteur
ƒ
qui permet de gérer le chauffage et la climatisation
via une application
Thermostat semi-encastrable
ƒ
Écran ePaper 2,13"
ƒ
230 V AC
ƒ
Modbus 0–10 V
ƒ ®
CONSIGNES DE SÉCURITÉ
Avant d'installer et d'utiliser l'appareil, lisez attenti­
vement ce mode d'emploi.
Avant de raccorder l'appareil, assurez­vous
de couper l'alimentation principale.
L'installation et les raccordements électriques
de cet appareil doivent être effectués par des
techniciens qualifiés et en conformité avec
les normes en vigueur.
Utilisez des colliers de serrage pour regrouper
les fils à basse tension SELV (bornes 10 à 18)
et à haute tension (bornes 1 à 9), afin de
maintenir les deux groupes de fils séparés.
La fixation séparée des fils doit empêcher une déconnexion
accidentelle d'un fil de réduire la double isolation de la
partie à basse tension SELV.
Conservez ce mode d'emploi afin de pouvoir
le consulter ultérieurement. En cas de cession
ou de vente de l'appareil, le mode d'emploi
doit être transmis au nouvel utilisateur ou
nouveau propriétaire.
SMART DIAMOND
INSTALLATION
▻
Décrochez et retirez le cache en appuyant sur les deux
clips situés au
cache vers le haut à partir de la base située en dessous.
▻
Branchez les câbles, en les insérant dans les bornes
appropriées, comme indiqué dans les exemples ci-dessous.
Reportez-vous à l'un des schémas de connexion ci-après
pour trouver votre cas d'utilisation spécifique.
Légende
sortie on/off
VHE
vanne pour le chaud
sortie on/off
VCO
vanne pour le froid
COM V vanne commun
moteur ventilateur
I M
AC vitesse 1
moteur ventilateur
II M
AC vitesse 2
moteur ventilateur
III M
AC vitesse 3
COM M moteur ventilateur
commun
entrée numérique
DI
sortie 0–10 V
AOC
vanne froid
▻
Fixez le Smart Diamond au mur à l'aide des vis fournies.
Il est obligatoire d'installer le thermostat dans une
boîte murale afin de rendre les bornes inaccessibles à
l'utilisateur pour des raisons de sécurité électrique.
| Mode d'emploi
bas du thermostat et en soulevant le
AOM sortie 0–10 V vanne
chaud ou moteur
ventilateur EC
SA sonde air ambiant à
distance
SW sonde eau
distribution
A, B port RS485 Modbus
ECM moteur du ventilateur
EC 0–10 V
moteur AC 3 vitesses
M
actionneur 0–10 V
Sc
contact fenêtre
CF
Montage
encastré,
réf. BTICINO
503E
Disponible auprès de votre grossiste
®
Montage
apparent,
réf. BTICINO
503BI
