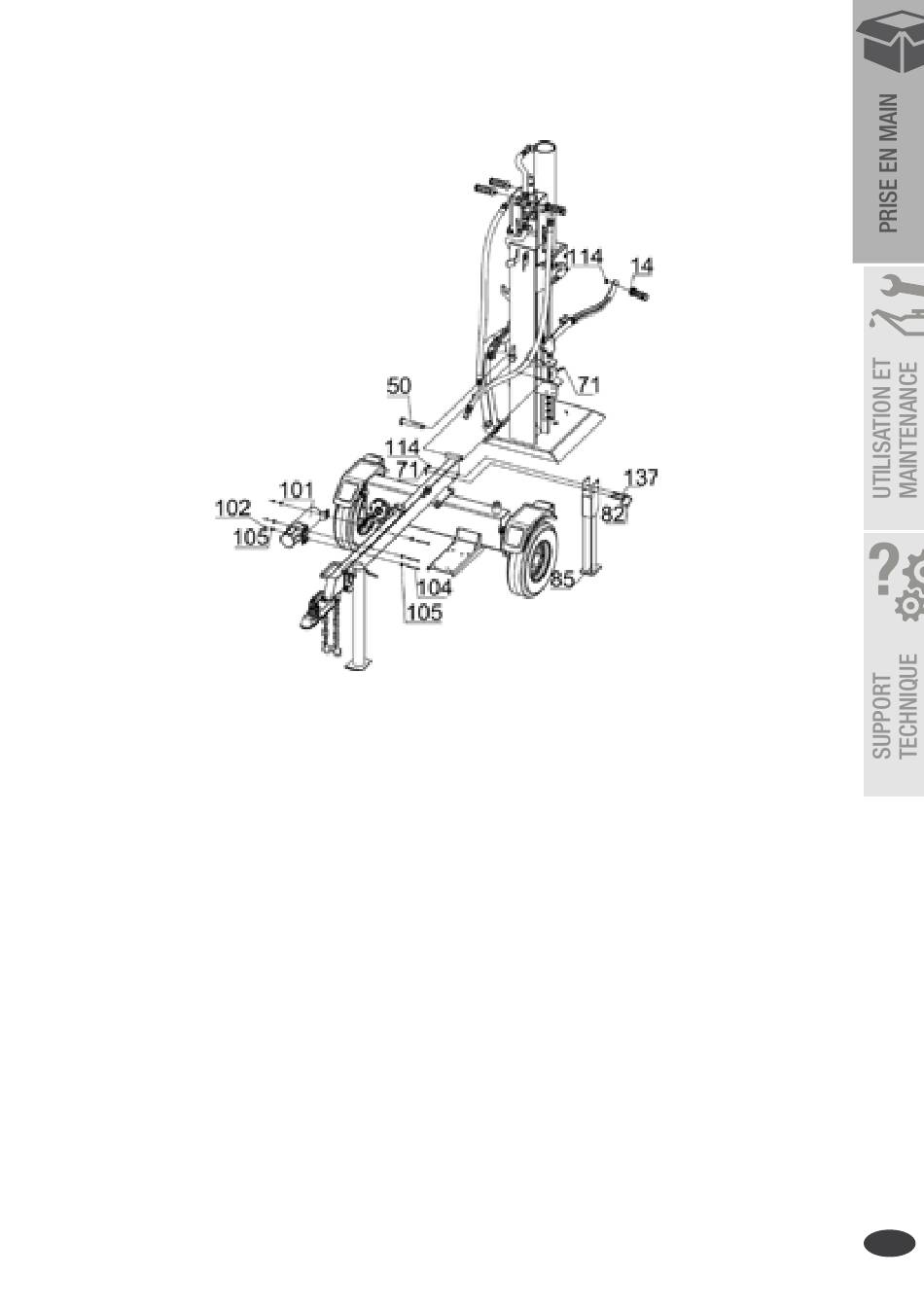

ETAPE 3. FIXATION DU SUPPORT, DU PORTE NOTICE ET DES
POIGNÉES
1. Monter le support sur la barre de remorquage, fixer goupille (#50) à l'axe de
rotation (#71)
2. Fixer le pied arrière (#85) à la barre de remorquage à l'aide de boulon hexagonal
M10x70 (#137) et du contre écrou hexagonal M10 (#114). En position vertical fixer
la poutre avec la poignée (#82) et une goupille (#71)
3. Retirer le boulon hexagonal M6x65 (#104), la grande rondelle plate Ø6 mm
(#105) et le contre écrou M6 (#102) de la barre de remorquage, pour fixer le porte
notice (#101) à l'aide de la visserie (#104, #105 et #106)
4. Fixer 2 poignées (#14) sur le support et 2 autre poignées (#14) sur les leviers
d'actionnement à l'aide des écrous M10 (#114)
- 14 -
FR
IM_0424-0016--17_V00-020620
