Montage du châssis

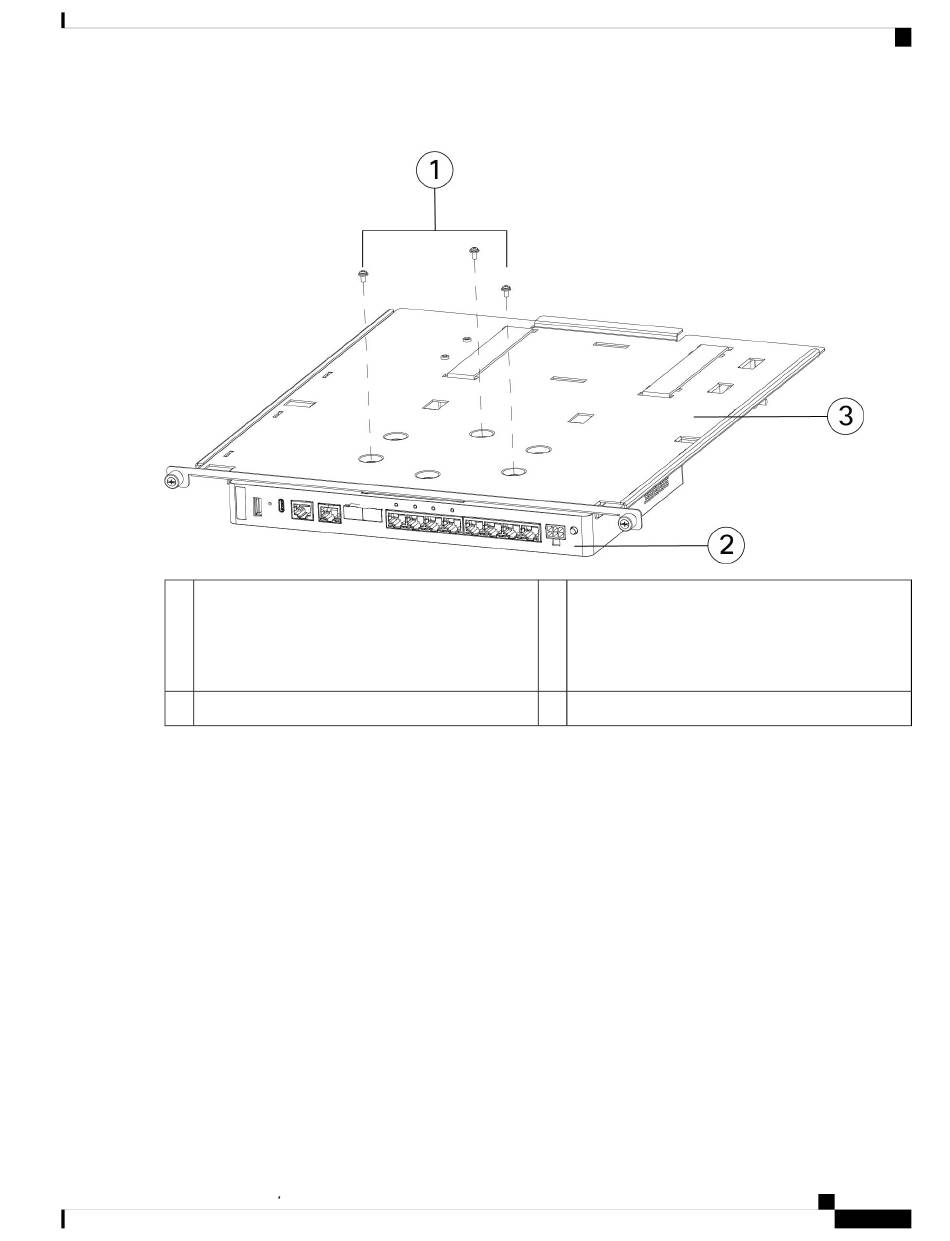

Illustration 34 : Installez le tiroir coulissant sur le châssis
1 Trois vis Phillips M3 de 0,5 x 5,2 mm
Tiroir coulissant
3
Étape 5
Réglez la position du châssis et du tiroir coulissant jusqu'à ce que les trois trous de montage des encoches dans la
partie inférieure du tiroir coulissant soient alignés sur les trous de montage au bas du châssis.
Étape 6
Serrez les trois vis Phillips M3 de 0,5 x 5,2 mm pour fixer le châssis en place sur le tiroir coulissant (voir la figure
ci-dessus).
Étape 7
Avec précaution, retournez le tiroir coulissant du bon côté.
Étape 8 Installez le bloc d'alimentation dans le tiroir coulissant, derrière le châssis et serrez les bandes Velcro pour les ajuster.
