Panneau arrière
1 Bouton d'alimentation
Le bouton d'alimentation est un commutateur à
deux positions. Lorsque le commutateur sort, il
est à l'état OFF (ÉTEINT) et lorsqu'il est poussé,
il est à l'état ON (EN MARCHE).
3 Ports Ethernet PoE 5 à 8
Port de gestion
5
7 Port de console USB de type C
9 Port USB de type A
11 Embouts de caoutchouc
La figure suivante montre le panneau arrière de l'appareil Secure Firewall CSF-1220CX. Reportez-vous à
Voyants DEL du panneau arrière, à la page 11

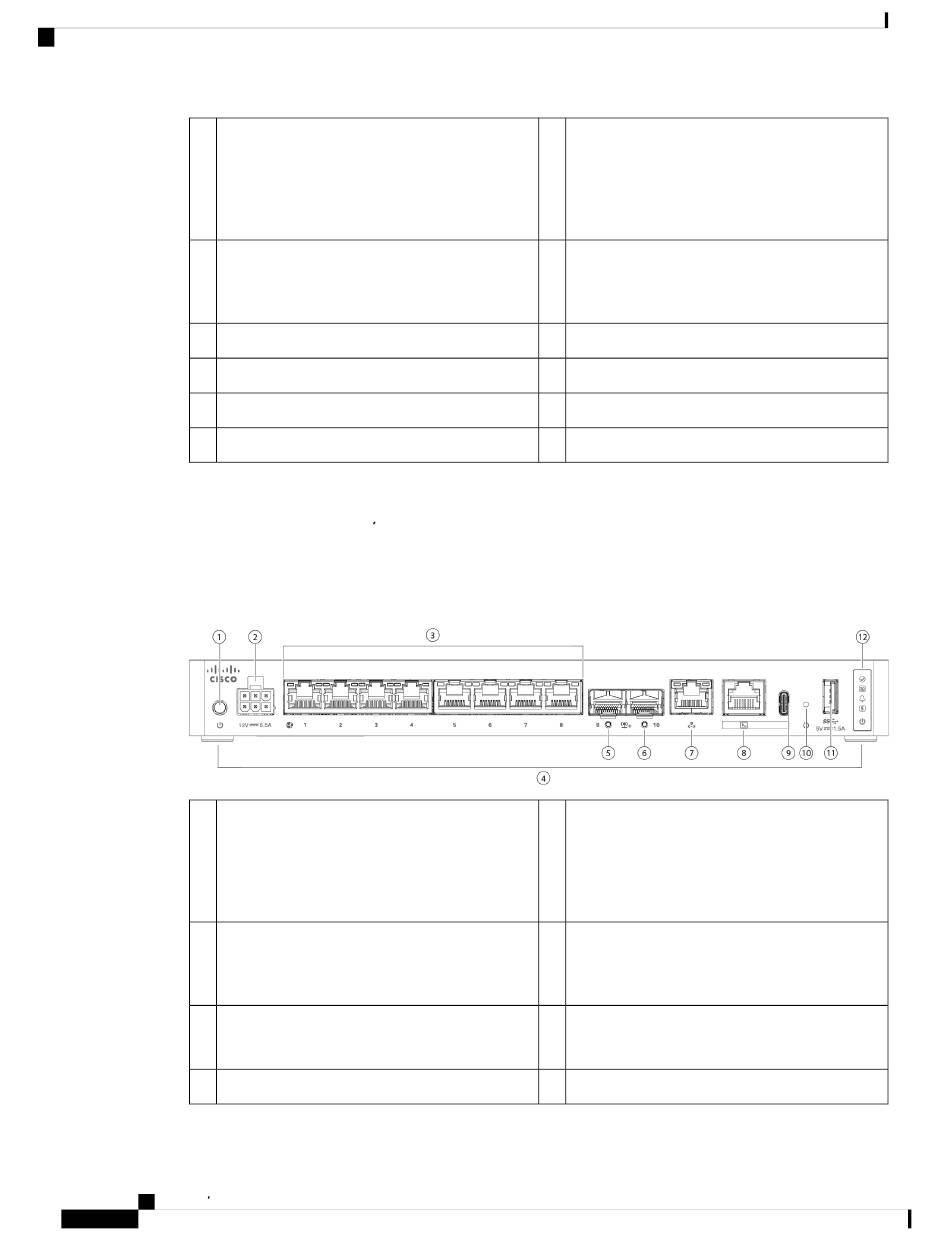

Illustration 8 : Panneau arrière de l appareil Secure Firewall CSF-1220CX
1 Bouton d'alimentation
Le bouton d'alimentation est un commutateur à
deux positions. Lorsque le commutateur sort, il
est à l'état OFF (ÉTEINT) et lorsqu'il est poussé,
il est à l'état ON (EN MARCHE).
3 Ports Ethernet 1 à 8
Interfaces Base-T MDI-X 1G/100M/10M Auto
Duplex
Port Ethernet 9 avec interface SFP
5
Prend en charge les modules SFP de 1 Go à 10 Go
Port de gestion
7
Guide d installation du matériel des appareils Cisco Secure Firewall CSF-1210CE, CSF-1210CP et CSF-1220CX
10
2 Prise du cordon d'alimentation
4 Ports Ethernet 1 à 8
Interfaces Base-T MDI-X 1G/100M/10M Auto
Duplex
Port de console RJ-45
6
8 Bouton de réinitialisation
10 Voyants d'état DEL
—
pour obtenir une description des voyants DEL.
2 Prise du cordon d'alimentation
4 Embouts de caoutchouc
Port Ethernet 10 avec interface SFP
6
Prend en charge les modules SFP de 1 Go à 10 Go
Port de console RJ-45
8
