Cisco Secure Firewall CSF-1210CE Guide D'installation page 42

Montage mural du châssis

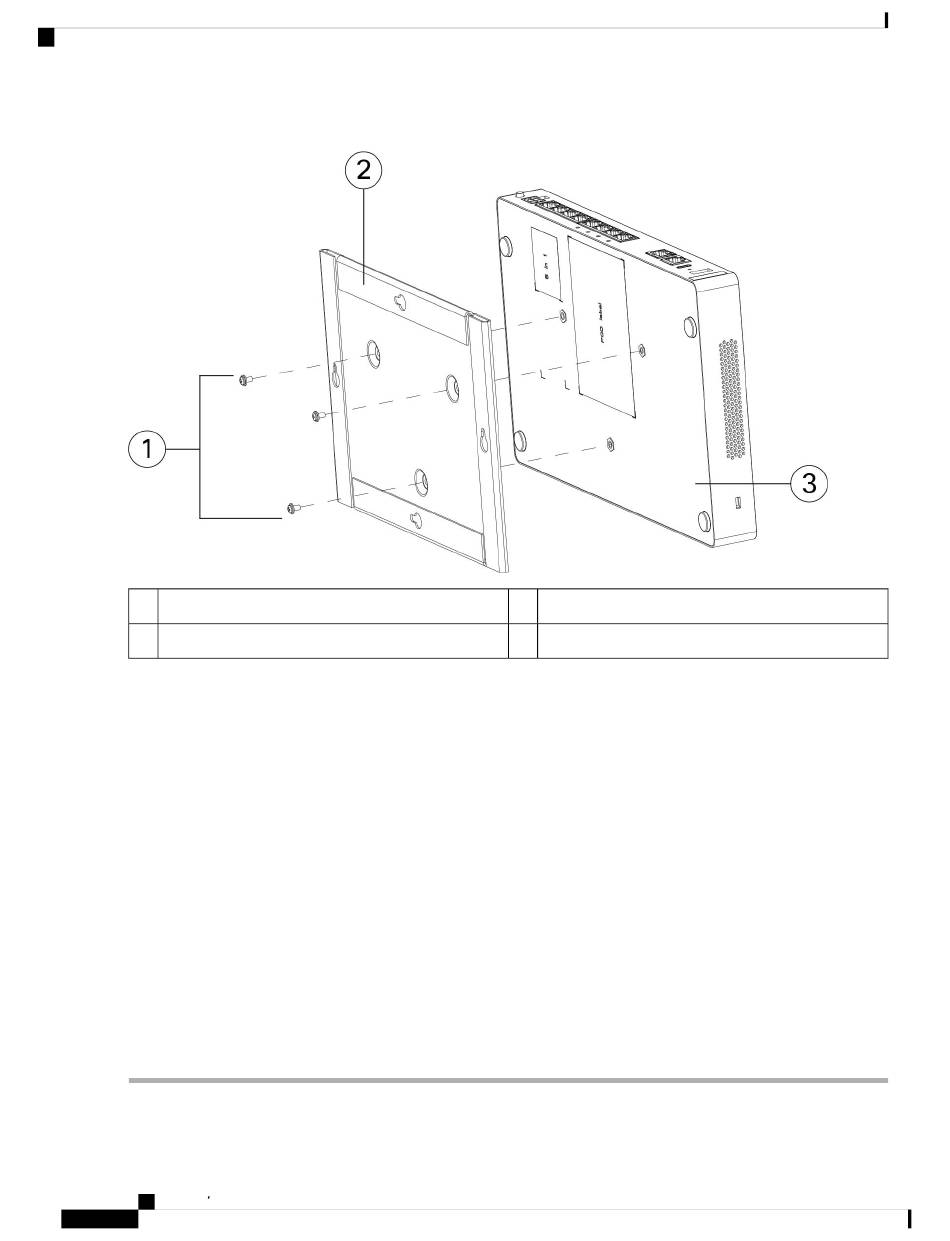

Illustration 31 : Fixer le support de montage mural au châssis
1 Trois vis Phillips M3 de 0,5 x 5,2 mm
3 Bas du châssis
Étape 4 Utilisez les deux vis n° 6 de 1¼ po pour percer un montant ou utilisez les ancrages (vis murale n° 8) du kit pour cloison
sèche pour l'installer sur une cloison sèche.
Si vous montez le châssis sur un matériau autre qu'une cloison sèche, comme du bois ou de la tôle, il est possible que
vous n'ayez pas besoin des ancrages.
Étape 5 Percez un trou dans le mur à chaque marque que vous avez faite à l'étape 2.
Ces trous doivent avoir un diamètre légèrement inférieur à celui des ancrages si vous les utilisez. La taille de perçage
recommandée est de 19 mm (3/16 po).
Étape 6 Insérez les ancrages dans les trous, au besoin, et vérifiez qu'ils sont bien en place.
Étape 7 Insérez chaque vis dans l'ancrage correspondant jusqu'à ce qu'elle dépasse d'environ 0,64 cm (¼ pouce).
Étape 8
Prenez le châssis, alignez les vis dans les ancrages sur les trous au bas du support de montage mural, déplacez le châssis
vers le mur jusqu'à ce que les têtes de vis soient dans le support de montage mural, puis faites-le glisser jusqu'à ce
qu'il repose sur les vis.
Mise en garde
Ne montez pas le châssis en orientant le panneau arrière vers le bas. Cette orientation n'est pas prise en charge.
Étape 9 Pour désinstaller le châssis du montage mural, faites-le glisser du mur et retirez les trois vis du bas du châssis.
Guide d installation du matériel des appareils Cisco Secure Firewall CSF-1210CE, CSF-1210CP et CSF-1220CX
38
2 Support de montage mural
—
Montage du châssis
