ASSEMBLAGE
Avant de monter l'unité, tenez compte des points suivants :
L'accessibilité / la facilité d'accès pour tous travaux d'entretien et de maintenance
•
•
L'accès à l'eau et aux installations électriques
•
La possibilité de monter le rideau directement à l'entrée de porte
Il est conseillé de monter l'appareil au mur ou au plafond au-dessus de la porte avec des goupilles de montage ou d'autres support (les formes et les
dimensions du support peuvent être conçues individuellement conformément aux exigences de durabilité et de résistance).
Portez une attention particulière à la bonne mise à niveau de l'appareil. Si l'appareil n'est pas placé en position horizontale ou verticale, cela peut
endommager le ventilateur et par conséquent entrainer un dysfonctionnement de l'appareil. L'entrée et la sortie d'air ne doivent être obstruées par
aucun objet. Lors de l'installation de l'unité, n'oubliez pas de fournir un accès facile au panneau de commande. Plusieurs rideaux du même type peuvent
être installés dans le cas d'une porte plus large. Ils doivent être assemblés côte à côte pour former un flux d'air ininterrompu. Le rideau est monté
horizontalement ou verticalement de façon permanente (sur le côté gauche / droit de la porte). Il est conseillé d'avoir un rideau d'air GUARD PRO plus
large (en cas de montage horizontal) ou plus haut (en cas de montage vertical) que le passage de la porte.
Si vous vous décidez d'opter pour le système PROTECTION ACTIVE, qui est la combinaison d'un rideau à eau chaude et d'un rideau air ambiant, vous
devez monter le rideau d'air à eau chaude en partie basse.
Lors de la connexion du rideau, assurez-vous que les travaux de maintenance peuvent être effectués. Des robinets d'arrêt manuels doivent être installé
sur les raccordements des tuyères en cas de nécessité de déconnecter l'unité. L'alimentation en eau chaude doit être raccordée conformément au
marquage sur la structure (entrée / sortie). Après que les tuyaux sont raccordés à l'échangeur de chaleur, assurez-vous d'avoir sécurisé la connexion
d'entrée de l'appareil de chauffage pour le protéger contre les surcharges de couple (qui peuvent provoquer une fuite dans l'échangeur de chaleur). Les
connexions du fluide caloporteur avec les tuyères filetées DIN 3/4 "doivent être en concordance avec le projet réalisé par un concepteur agréé.
En cas de raccordement du rideau au réseau de chaleur sans module de mélange, un filtre à eau doit être installé.
Portez une attention particulière à la bonne mise à niveau de l'appareil. Si l'appareil n'est pas placé horizontalement
ou verticalement, cela peut entraîner des dommages au niveau du ventilateur et par conséquent un dysfonctionnement de
l'appareil.
Pour assurer le bon fonctionnement de l'appareil, respectez les distances de sécurité indiquées sur le schéma ci-
dessous.
4.1. Installation des rideaux GUARD PRO EC
Le connecteur multifonction GUARDPRO est conçu pour connecter les rideaux et pour les suspendre au plafond (en cas de montage horizontal) ou au
mur (en cas de montage vertical). Le connecteur multifonction GUARD PRO n'est pas inclus dans le contenu de la livraison mais est disponible en
option. Le connecteur doit être installé conformément aux schémas ci-dessous. Le nombre de connecteurs multifonction GUARD PRO requis peut être
calculé à partir de la formule ci-dessous:

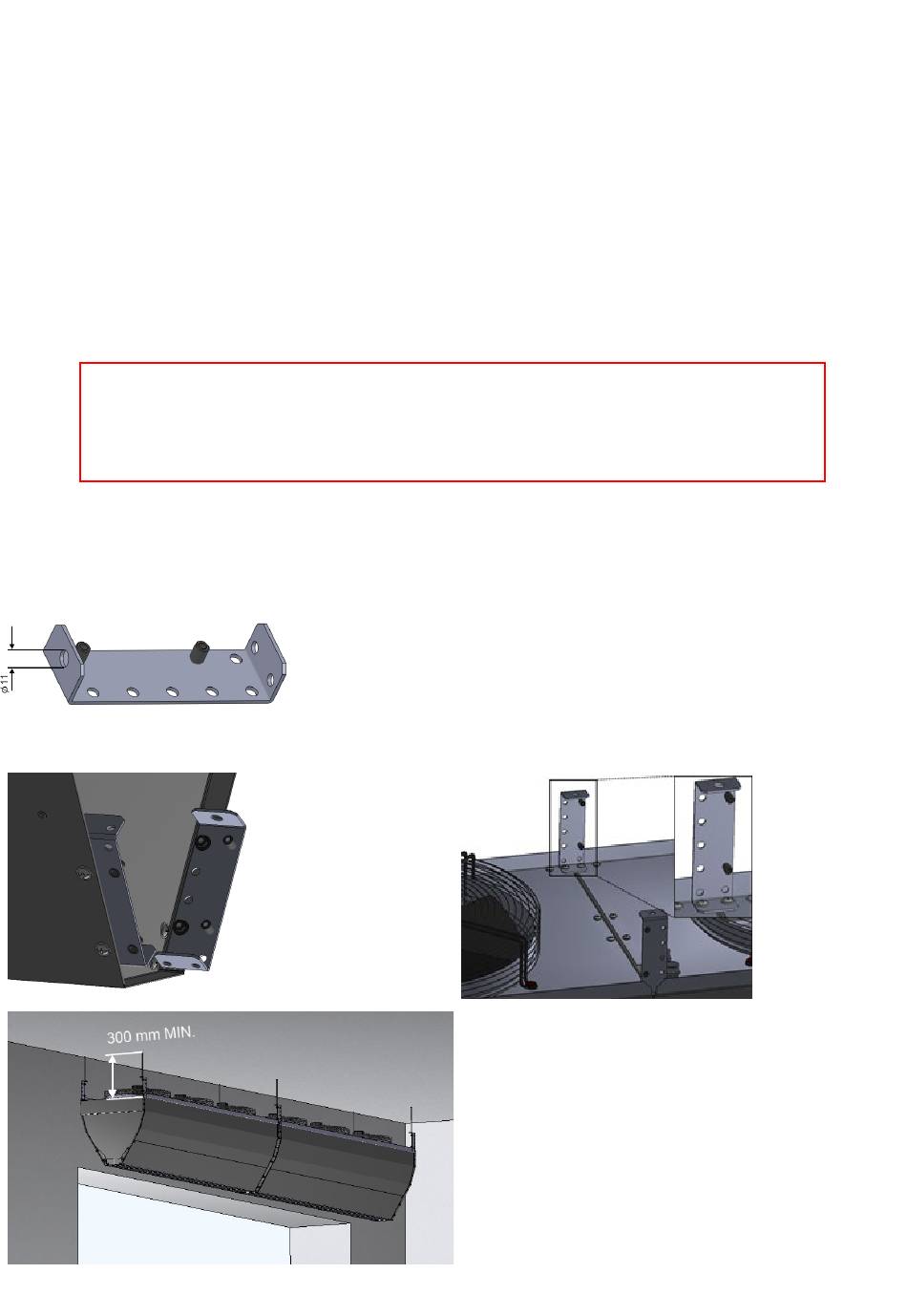

Installation du connecteur à l'intérieur du rideau
REMARQUE
Assemblage horizontal (N – nombre de rideaux)
N x 4 = nombre de connecteurs multifonction GUARD PRO
Assemblage vertical (N - nombre de rideaux)
(N x 4) – 2 = nombre de connecteurs multifonction GUARD PRO
Installation du connecteur à l'arrière du rideau
Assemblage horizontal
Pour monter le rideau horizontalement de manière appropriée,
maintenez une distance d'au moins 300mm par rapport à l'arrière de
l'appareil.
Pour monter le rideau GUARD PRO au plafond, utilisez le connecteur
multifonction GUARD PRO. Des broches de montage de diamètre 11mm
peuvent être fixées au connecteur (non comprises dans la livraison).
