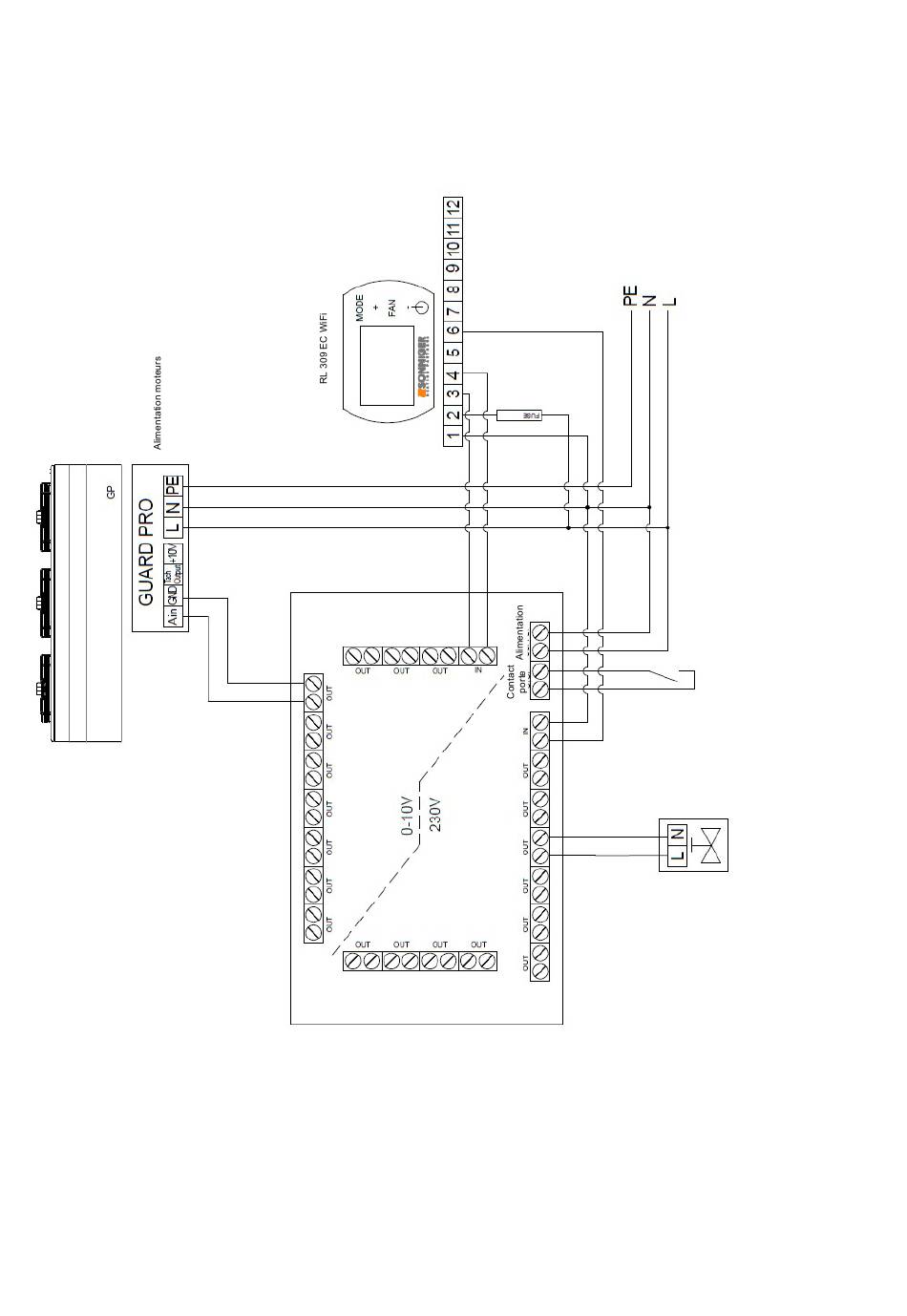

7.1. SCHÉMA DE CONNEXION DU GUARD PRO EC AVEC LE BOÎTIER DE COMMANDE MULTI 10 EC (JUSQU'À 10 UNITÉS)
Le boîtier de commande Multi 10 EC permet de connecter et de contrôler jusqu'à 10 GUARD PRO EC et 10 servomoteurs. Le contrôle des moteurs de
l'unité se fait via la console RL309 EC WIFI, il est possible d'y connecter un contact fin de course pour la porte. Le thermostat a une connexion pour
gérer ce contact fin de course.
7.1.1. GUARD PRO W (batterie à eau) ou GUARD PRO C (sans batterie)
Câbles d'alimentation non inclus
Respectez les branchements indiqués sur la carte
électronique du MULTI 10 EC
11
Contact fin de
course porte
Servomoteur
vanne
NT00000906-GUARD-PRO-EC-FR-250224.docx
