Fonctions GTC
Réglage / lecture des paramètres de travail
•
•
Conditions Marche/Arrêt
•
Programme hebdomadaire
•
Température
•
Vitesse du ventilateur
•
Mode chauffage, ventilation, refroidissement
Mode antigel
•
No.
Réglage
1
Mode de fonctionnement
2
Interface
3
Rapidité de modulation
4
Bits
5
Modbus
6
Transmission
7
Adresse du thermostat
Fonctions WiFi
•
Réglage/lecture des paramètres de travail
•
Conditions de travail/d'arrêt
•
Programme hebdomadaire
•
Température
Vitesse du ventilateur
•
Mode chauffage, ventilation, refroidissement
•
CONNECTION OF THE PANEL INTELLIGENT WIFI WITH THE TUYA APPLICATION
Connexion de la console RL309 EC Wifi avec l'application TUYA
1.
Télécharger l'application Tuya Smart (disponible sur App Store et Google Play)
2.
Connecter la console à l'alimentation et à l'appareil. La console RL309 EC WiFi doit rester éteinte.
3.
Ouvrir l'application Tuya et suivez les instructions
4.
Pour procéder à la connexion, activer le GPS et le Bluetooth sur le téléphone
5.
Pour activer le mode d'appairage dans la console RL309 EC WiFi, appuyer 2 fois et maintenez le symbole "+" enfoncé pendant 5 secondes
jusqu'à ce que le symbole "SA" apparaisse sur le côté gauche de l'écran.
6.
Choisisser la fonction "Add device" pour que l'application trouve automatiquement la console de contrôle. Appuyer sur le bouton "Add" et,
après avoir terminé le processus de configuration, appuyer sur "Next" et "Finished".
7.
En l'absence de la fonction "Add", sélectionner l'onglet "Small devices" et la fonction "Thermostat (Wi-fi)". Ensuite, entrer les données pour se
connecter au réseau Wi-Fi sélectionné, confirmer et "Blink slowly".
8.
Un écran s'affiche avec des informations pour rechercher un appareil. Après avoir détecté le pilote, le processus de connexion est
automatique. Après avoir terminé le processus de configuration, appuyer sur "Next" et "Finished".
7.

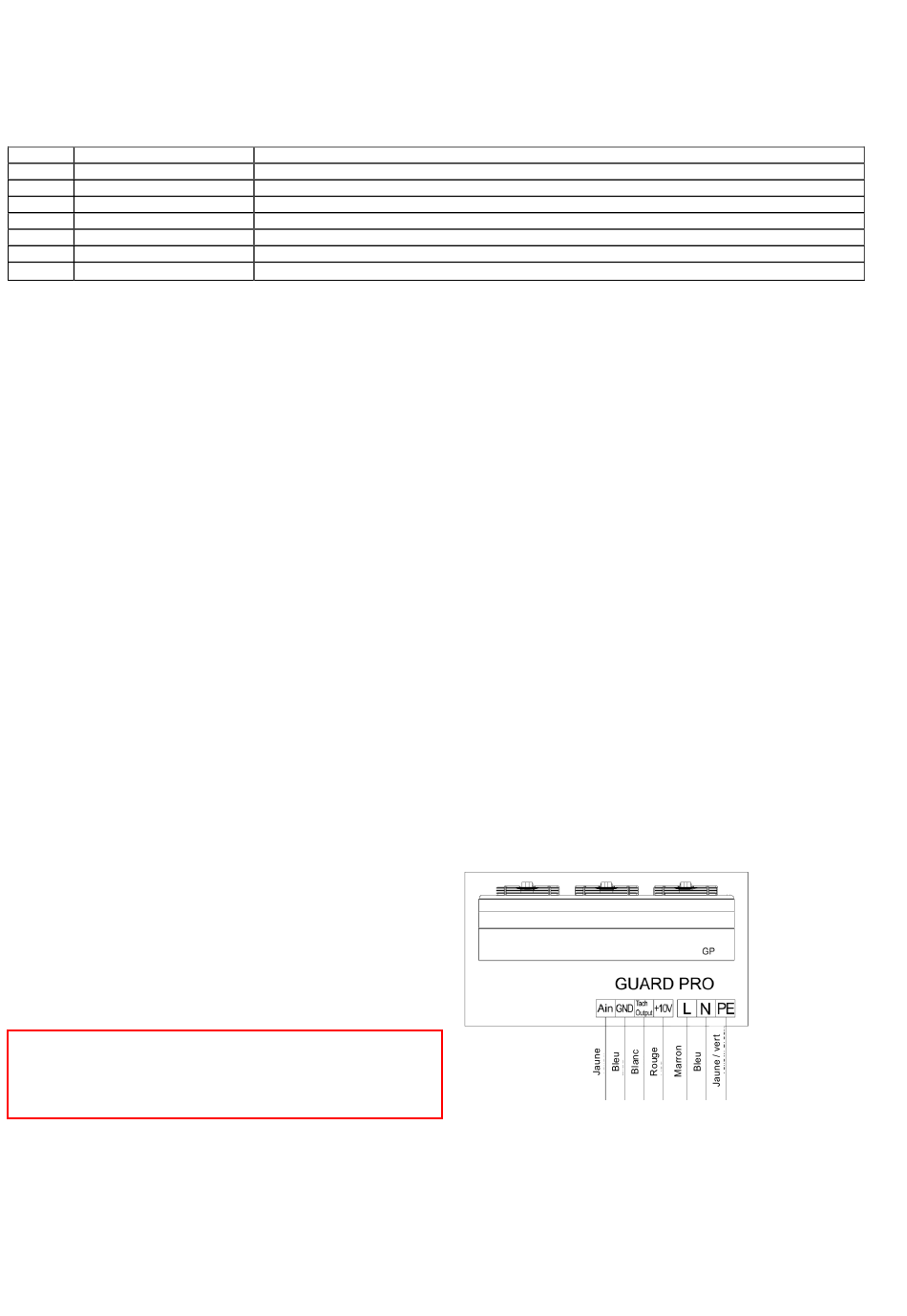

DIAGRAMMES DE CONNEXION ÉLECTRIQUES
Pour connecter le rideau, utilisez un câble en cuivre 3 conducteurs de diamètre minimal 3x1,5 mm² pour deux rideaux (jusqu'à 6 ventilateurs) ou 3x2,5
mm² pour 3 rideaux (jusqu'à 9 ventilateurs). L'installation électrique et le raccordement à l'alimentation électrique doivent être effectués conformément
aux réglementations et normes en vigueur dans le domaine du bâtiment. Le réseau électrique, auquel l'appareil doit être connecté, doit protéger
l'appareil contre les surcharges et les courts-circuits. Il est nécessaire d'utiliser une mise à la terre de protection. Tous les travaux d'installation
électrique et le raccordement au réseau électrique doivent être effectués conformément aux réglementations et normes de construction applicables. Le
raccordement de l'unité au réseau électrique doit être effectué par un spécialiste qualifié ayant pris connaissance du Manuel. Le moteur du ventilateur
est équipé d'une protection thermique interne contre la surchauffe. Le câble d'alimentation et l'interrupteur principal ne sont pas inclus.
L'interrupteur de contact de porte DOORSTOP peut être également installé ; il éteint le rideau GUARD PRO lors de la fermeture de la porte. Au moment
de l'ouverture de la porte, le rideau GUARD PRO commence à fonctionner en fonction des paramètres définis dans le panneau de commande de
l'appareil.
Câblage du ventilateur
Ain –0-10V signal - jaune
GND – terre - bleu
Sortie Tach. – inutilisé - blanc
+10V – inutilisé - rouge
L – alimentation - marron
N – neutre - bleu
PE – protection – jaune/vert
REMARQUE !
Après une année de fonctionnement, verifies les connexions
électriques et, si necessaire, resserrez les connexions des fils afin
d'élminier les risques d'étincelage.
RS485 semi-duplex; Le PC ou le contrôleur principal est maître; le thermostat est esclave
A(+),B(-), 2 fils
0-2400 / 1-9600 / 2-19200
9 bits au total: 8 data bit + 1 stop bit
RTU Mode
Format RTU (Remote Terminal Unit) se référer aux instructions MOBUS
1－247；(0 est l'adresse de diffusion et représente tous les thermostats sans réponse)
Paramètres
10
NT00000906-GUARD-PRO-EC-FR-250224.docx
