Procédure de changement d'huile
Le changement d'huile est facile et visible . Démarrer chaque
tâche avec de l'huile fraîche . Procéder au changement lorsqu'il
est nécessaire pendant la tâche . Il est recommandé de vidanger
l'huile pendant le stockage . Toujours jeter l'huile conformément
aux règlements locaux .
Les étapes décrites ne s'appliquent que lorsqu'il n'y a aucune
connexion à un système utilisant des fluides frigorigènes A2L ou A3 .
En cas de vidange d'huile pendant l'évacuation d' A 2L ou d' A 3, suivre
les procédures de débranchement et de branchement appropriées .
Voir la section Configuration à la page 15 .
VIDANGE DE L'HUILE USÉE (EN FIN DE TÂCHE)
1. Pour prolonger la durée de vie de la pompe, vidanger l'huile immédiatement après la
tâche au lieu d'attendre le début de la tâche suivante.
2. Afin d' o btenir une vidange correcte, vider l'huile pendant que la pompe est chaude,
> 24 °C (> 75 °F ). Faire fonctionner la pompe pendant 10 minutes si la température
ambiante est basse.
3. S'assurer que l'interrupteur d'alimentation électrique du moteur est en position d'arrêt
(0).
Un fonctionnement sans huile pendant plus de 3 minutes endommage la pompe et annule
la garantie.
4. Brancher pour allumer le rétroéclairage de l'huile.
5. S'assurer que la bouteille vide utilisée est située sous la vidange d'huile.
6. Ouvrir le robinet de vidange d'huile en tournant dans le sens horaire (position verticale)
afin de vidanger l'huile usée contenue dans le réservoir.
7. Fermer le robinet (position horizontale) en tournant dans le sens antihoraire.
8. Retirer l'huile usée et refermer le capuchon pour la jeter.
AJOUT D'HUILE FRAÎCHE
1. S'assurer que le robinet de vidange est fermé (position horizontale).
2. Dévisser, en tournant d'un quart de tour dans le sens antihoraire, le capuchon de
remplissage d'huile de la pompe.
3. Ouvrir une bouteille de 237 ml d'huile (8 onces) neuve de pompe à vide Fieldpiece
(OIL8X3). Placer le capuchon sur le côté de la bouteille (STOCKAGE DU CAPUCHON).
4. Verser la bouteille entière de 237 ml (8 onces) dans le port à huile et s'assurer que le
niveau d'huile se trouve entre les lignes MIN et MAX indiquées sur le cadre de la fenêtre.
Replacer le capuchon de remplissage d'huile.
5. Placer la bouteille vide sous le robinet de vidange de façon à ce qu' e lle soit prête à
recevoir l'huile usée lors de la prochaine vidange d'huile.
6. La pompe à vide est maintenant prête à fonctionner.
26
Mesure dynamique du vide
Lors de la mise sous vide, le niveau de vide du
système baisse plus rapidement à l'avant du système,
près de la pompe à vide .
Afin que le système complet atteigne le niveau
souhaité, placer la jauge à vide aussi loin que possible
à l'arrière du système, loin de la pompe .

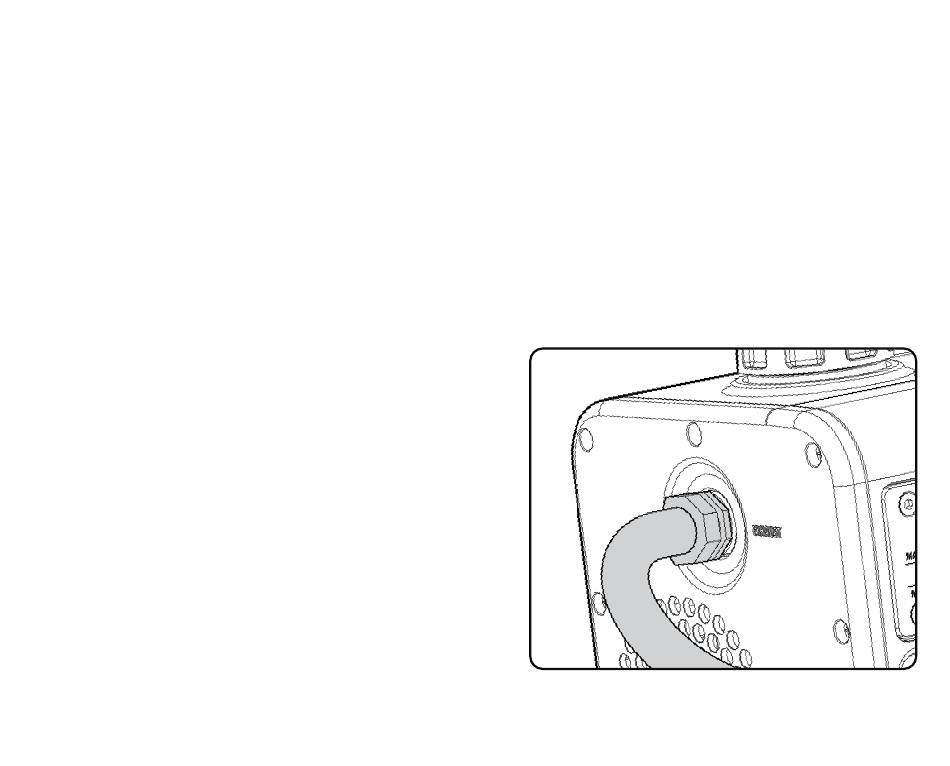

Échappement à distance
Dévisser le capuchon EXHAUST (ÉCHAPPEMENT) en
laiton et connecter un flexible sans obstruction s'il est
nécessaire d'évacuer le brouillard d'huile et la vapeur
à distance vers l'extérieur du bâtiment .
27
