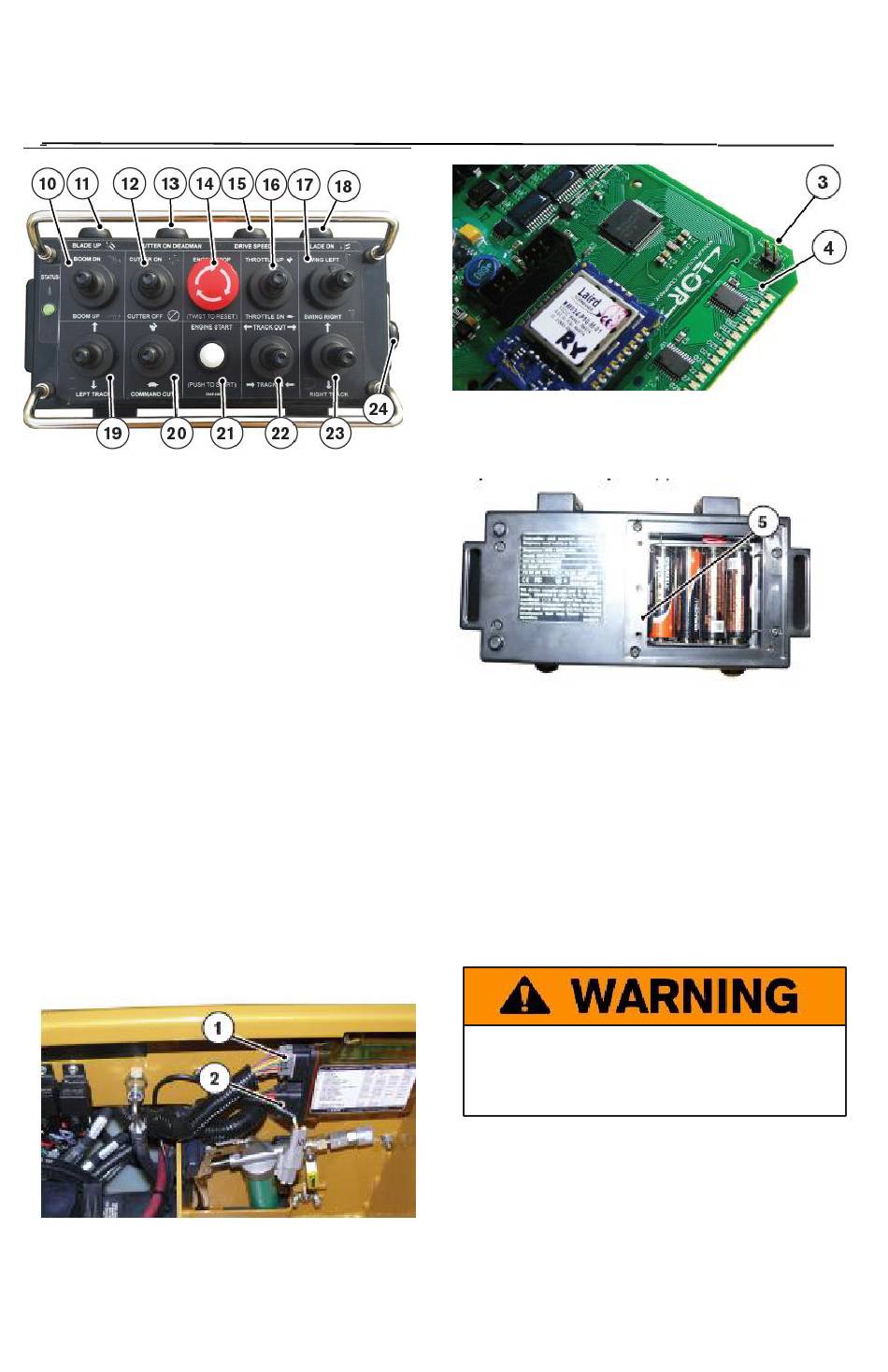

Radiocommande
10.Relève/ Abaisse la
flèche
11.Relève la lame
12. Rogneuse ON/OFF
(marche/arrêt)
13.Contacteur de
réglage CommandCut/
Contacteur Homme
mort Rogneuse ON
14.Arrêt moteur
15. Machine 2 vitesse
16. Papillon des gaz
17. Bascule la flèche
Remarque : si la fonction deux vitesses ou la flèche ne
fonctionnent pas correctement, vérifiez si les
contacteurs logiciels sont correctement sélectionnés
Procédures de connexion
Si vous devez (re)connecter l'émetteur et le récepteur,
suivez les étapes énoncées ci-dessous :
1. Débranchez les connecteurs gris (1) et noir (2) du
module LCM de la flèche.
2. Retirez le module récepteur du compartiment du
module LCM de flèche à l'aide d'un tournevis ou objet
métallique, connectez ensemble les 2 broches « Config »
(3) situées sur le coin de la carte
800.392.2686
18. Abaisse la lame
19. Marche avant / arrière
chenille gauche.
20. Contacteur à bascule
de réglage de Command
Cut
21. Enfoncer pour démarrer
la machine.
22. Chenille IN / OUT
(rétractée/étendue).
23. Marche avant / arrière
chenille droite.
24. Alimente la
radiocommande pour la
liaison avec le LCM dans
RG
T-R.
45
.
RG45T-R Utilisation• Réparation • Entretien
3.
Retirez le couvercle de la batterie sur l'émetteur et
maintenez enfoncé le bouton situé sur le bord du
compartiment juste en-dessous du couvercle de batterie. (5)
4. Fournit l'alimentation à l'émetteur et au récepteur. Le
récepteur balayera chaque canal pour rechercher un signal.
Après avoir localisé l'émetteur, le voyant LED (étiqueté D-5
sur la carte du récepteur) (4) devient vert et commence à
clignoter. Lorsque le voyant LED s'arrête de clignoter et
devient vert fixe, le système est connecté et est prêt à
fonctionner.
5. Retirez le cavalier du récepteur et relâchez le bouton situé
sur l'émetteur.
6. Reposez le récepteur dans le compartiment.
7. Reposez le coffre à batterie et/ou le couvercle de batterie
Engagement du disque de coupe
Pour engager le disque de coupe via radiocommande.
L'opérateur doit appuyer sur le contacteur Homme mort
AVANT D'ENGAGER LE DISQUE DE COUPE, L'OPÉRATEUR
DOIT VÉRIFIER QUE LA ZONE EST EXEMPTE DE PERSONNES
OU D'OBJETS POUVANT ÊTRE MIS EN DANGER PAR LE
DISQUE DE COUPE, OU PAR DES DÉBRIS VOLANTS.
appuyer sur le contacteur Homme mort (13) et sur le
contacteur Rogneuse ON (12).
Engagement du disque de coupe et bras pivotant
L'opérateur doit se trouver face au dispositif de présence (œil
électrique), lorsque le bras pivotant a été éloigné du flanc de la
machine et verrouillé dans sa position. L'opérateur peut
maintenant activer le contacteur du disque de coupe sur le
panneau opérateur (9).
Utilisation
5
