FIGURE 1-3
L'emplacement de la carte contrôleur est illustré pour les deux modèles à la
FIGURE 1-4
fournit des informations sur la maintenance de la carte contrôleur.
Interface connecteur
FIGURE 1-4
La carte contrôleur de la baie StorEdge T3+ contient le matériel et le microprogramme
du contrôleur RAID, à savoir :
Un port FC-AL (Fibre Channel-Arbitrated Loop) utilisant un connecteur LC SFF
(Small-Form Factor). Le câble à fibres optiques qui fournit la connectivité de canal
de données est doté d'un connecteur LC-SFF directement branché au port de la
carte contrôleur. L'autre extrémité du câble à fibres optiques est dotée d'un
connecteur standard (SC) qui se branche à un HBA (Host Bus Adapter), un
concentrateur ou un commutateur.
6
Manuel de l'administrateur de la baie Sun StorEdge T3+ • août 2002

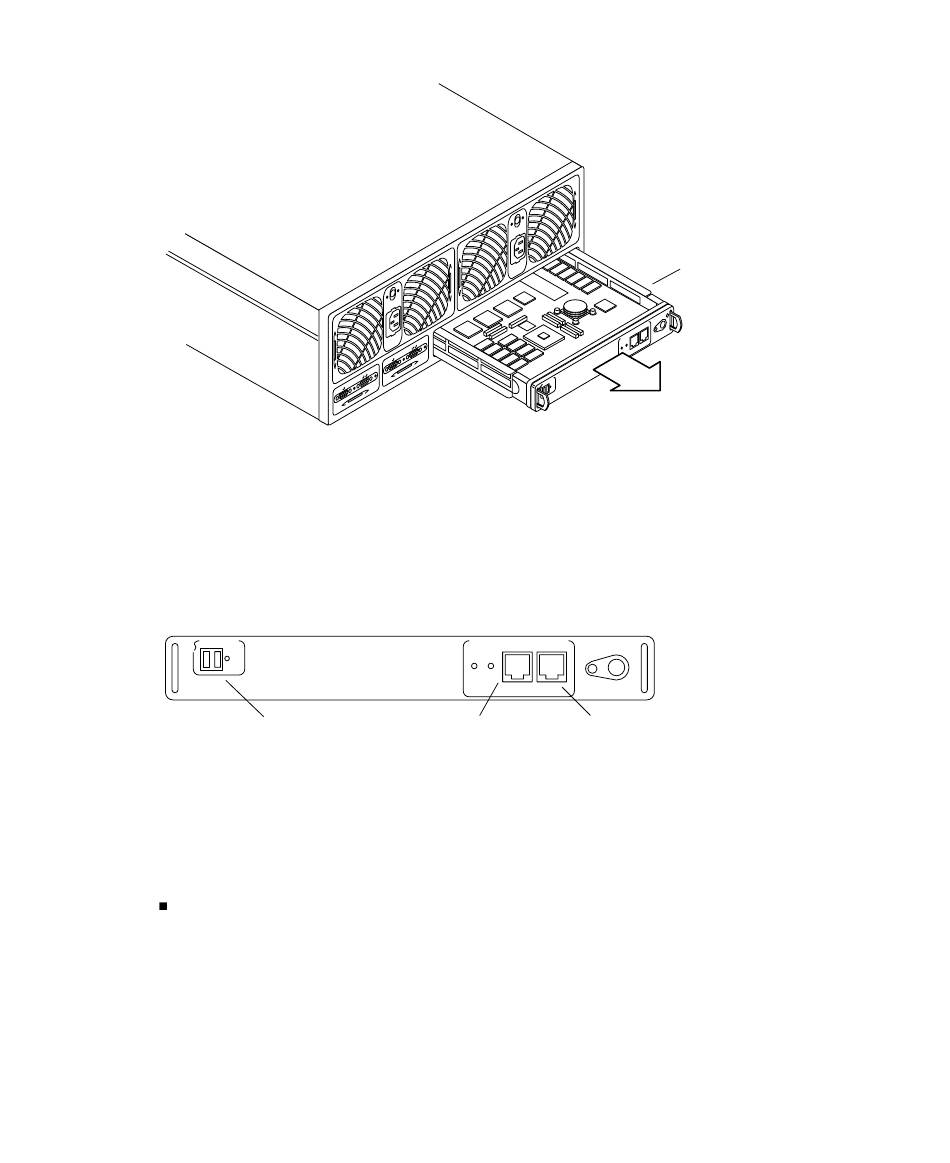

Carte contrôleur (vue arrière)
. Le Manuel d'installation et de configuration de la baie Sun StorEdge T3+
Interface Ethernet
LC-SFF à fibres
optiques
Panneau avant de la carte contrôleur de la baie Sun StorEdge T3+
Connecteur diagnostic
10/100BASE-T
port série RJ-45
RJ-45
Carte contrôleur
