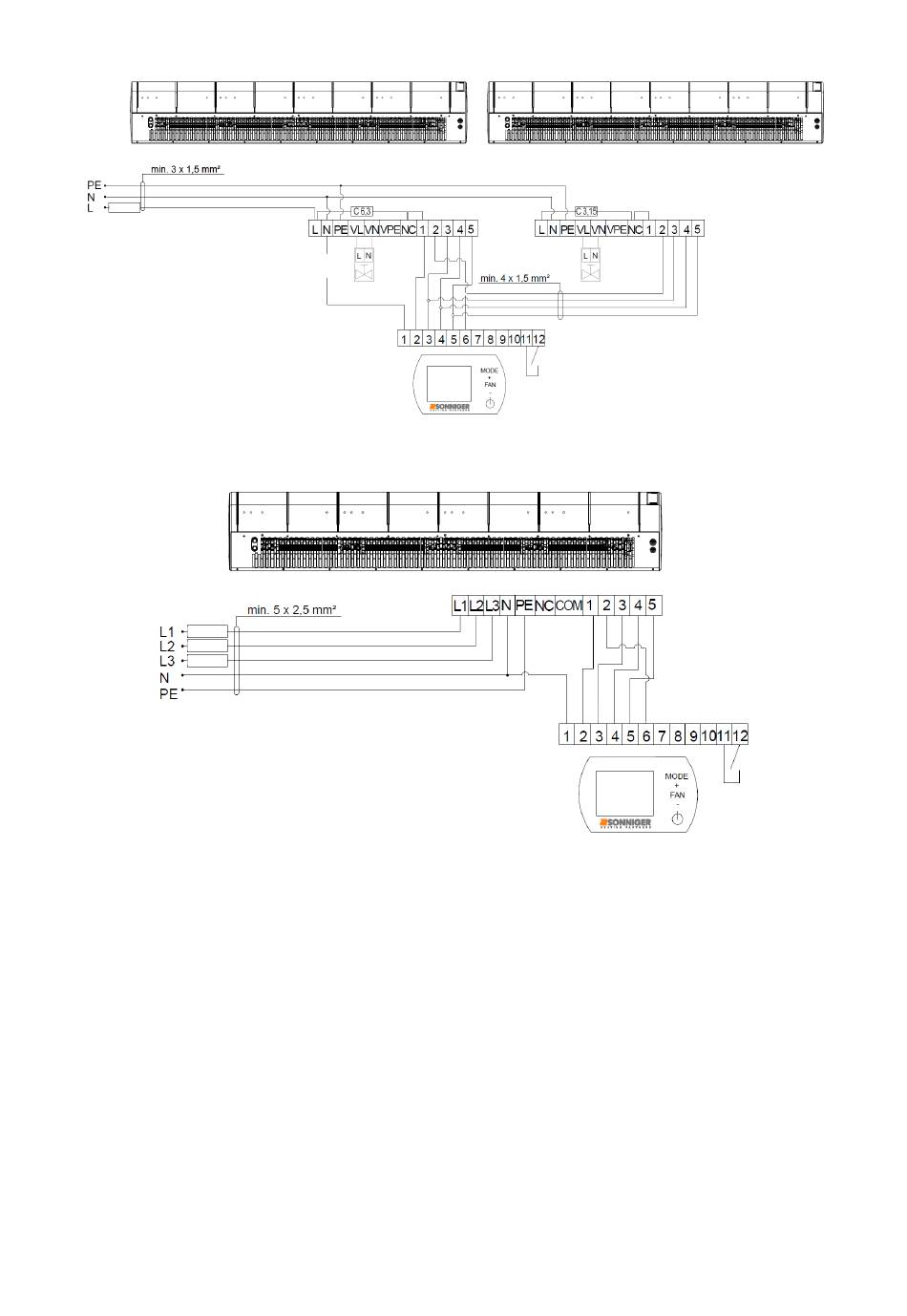

9.6. Raccordement de 2 rideaux GUARD 100-150-200 W (eau chaude) et C (air ambiant) à une console RL309 WiFi
Dans le rideau maître entre les bornes L-NC, remplacer le fusible monté d'usine C 3.15 par un fusible C 6.3 (pour fonctionner avec un contact de porte
enlever le shunt entre les bornes NC-COM).
Fusible
9.7.
Raccordement de 1 rideau GUARD 100-150-200 E (électrique) à une console RL309 WiFi
Servomoteur
vanne
Fusible
Fusible
Fusible
Contact de porte
Console RL309
WiFi
14
Contact de porte
Console RL309
WiFi
