No.
Réglage
1
Mode de fonctionnement
2
Interface
3
Rapidité de modulation
4
Bits
5
Modbus
6
Transmission
7
Adresse du thermostat
Fonctions WiFi
Réglage/lecture des paramètres de travail
Conditions de travail/d'arrêt
Programme hebdomadaire
Température
Vitesse du ventilateur
Mode chauffage, ventilation, refroidissement
Connexion de la console RL309 WiFi avec l'application TUYA
1.
Télécharger l'application Tuya Smart (disponible sur App Store et Google Play)
2.
Connecter la console à l'alimentation et à l'appareil. La console RL309 WiFi doit rester éteinte.
3.
Ouvrir l'application Tuya et suivez les instructions
4.
Pour procéder à la connexion, activer le GPS et le Bluetooth sur le téléphone
5.
Pour activer le mode d'appairage dans la console RL309 WiFi, appuyer 2 fois et maintenez le symbole "+" enfoncé pendant 5 secondes jusqu'à
ce que le symbole "SA" apparaisse sur le côté gauche de l'écran.
6.
Choisisser la fonction "Add device" pour que l'application trouve automatiquement la console de contrôle. Appuyer sur le bouton "Add" et, après
avoir terminé le processus de configuration, appuyer sur "Next" et "Finished".
7.
En l'absence de la fonction "Add", sélectionner l'onglet "Small devices" et la fonction "Thermostat (Wi-fi)". Ensuite, entrer les données pour se
connecter au réseau Wi-Fi sélectionné, confirmer et "Blink slowly".
8.
Un écran s'affiche avec des informations pour rechercher un appareil. Après avoir détecté le pilote, le processus de connexion est automatique.
Après avoir terminé le processus de configuration, appuyer sur "Next" et "Finished".
8.
CONTACTEUR DE PORTE (ACCESSOIRE)
Le contacteur de porte GUARD (DC) est un élément supplémentaire pour mettre en route / éteindre le rideau, en fonction
de l'ouverture / fermeture de la porte. Il est conçu pour une installation en intérieur. Il comprend :
Une section relai de contact de porte DC
Un interrupteur magnétique hermétique DC, constitué d'un élément mobile et d'un élément fixe.

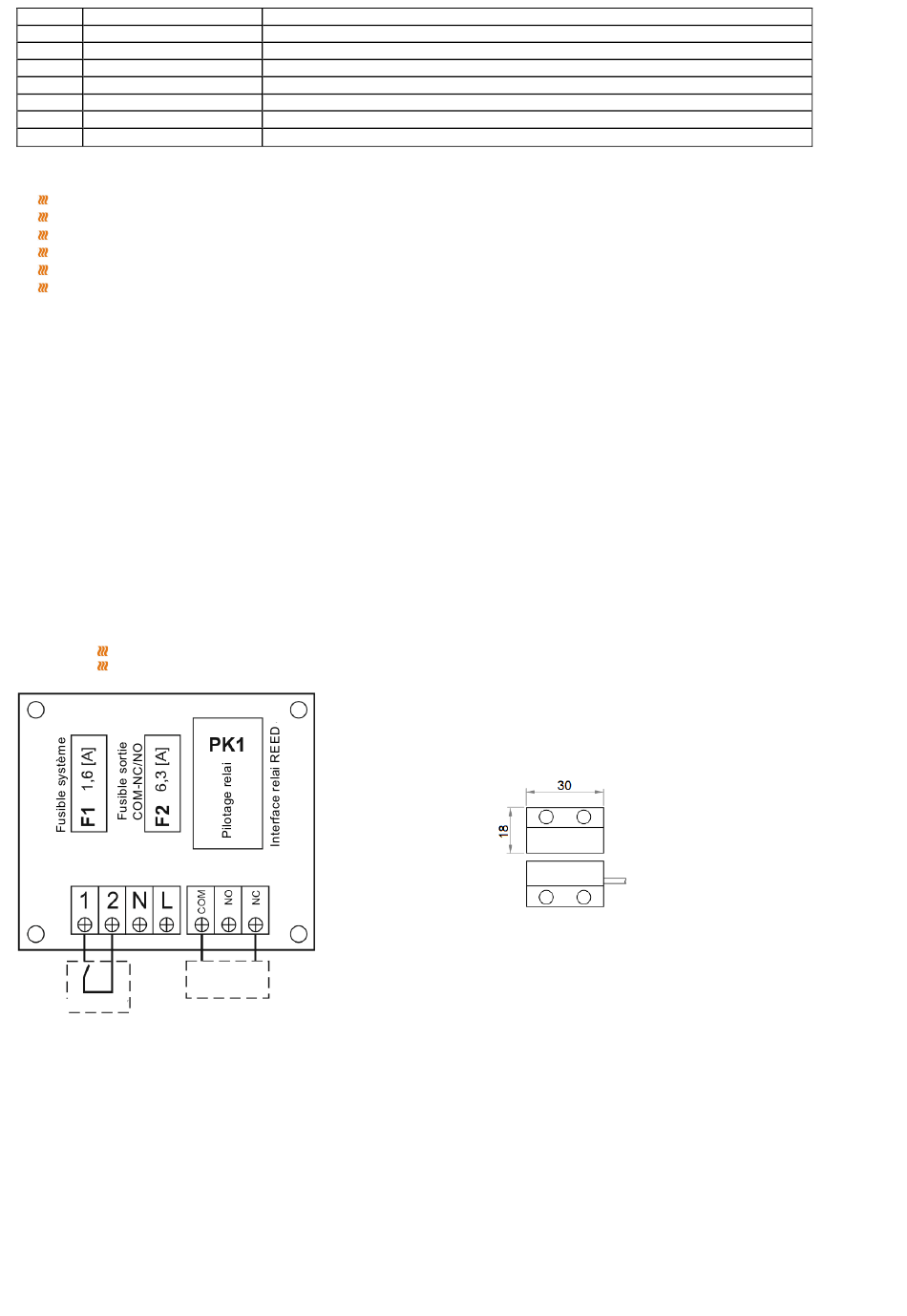

Schéma du relai de contact de porte DC
Alimentation
Contact de porte DC
Lors de l'installation du contacteur de porte GUARD, retirez le cavalier fabriqué en usine :
NC-1 pour le rideau GUARD W (rideau eau chaude) / GUARD C (rideau air ambiant)
NC-COM pour rideau GUARD E (rideau électrique)
9.
RACCORDEMENTS ÉLECTRIQUES
Le réseau électrique auquel le rideau sera connecté doit être équipé de protection contre la surchauffe et les courts-circuits. Il est nécessaire de
protéger le rideau d'air par une mise à la terre. L'installation électrique et la connexion au rideau d'air doivent être conformes aux codes et
réglementations du bâtiment en vigueur, la connexion électrique doit être effectuée par une personne qualifiée familiarisée avec les instructions ci-
dessus. Le moteur du ventilateur dispose d'une protection thermique interne basique pour protéger le moteur contre la surchauffe. L'ensemble ne
comprend pas: le cordon d'alimentation ou l'interrupteur principal.
* le diamètre et la longueur du câble doivent être conformes aux réglementations locales (certains écarts sont acceptables)
Paramètres
RS485 semi-duplex; Le PC ou le contrôleur principal est maître; le thermostat est esclave
A(+),B(-), 2 fils
0-2400 / 1-9600 / 2-19200
9 bits au total: 8 data bit + 1 stop bit
RTU Mode
Format RTU (Remote Terminal Unit) se référer aux instructions MOBUS
1－247；(0 est l'adresse de diffusion et représente tous les thermostats sans réponse)
Connexion au
GUARD
11
Contact magnétique
de porte DC
