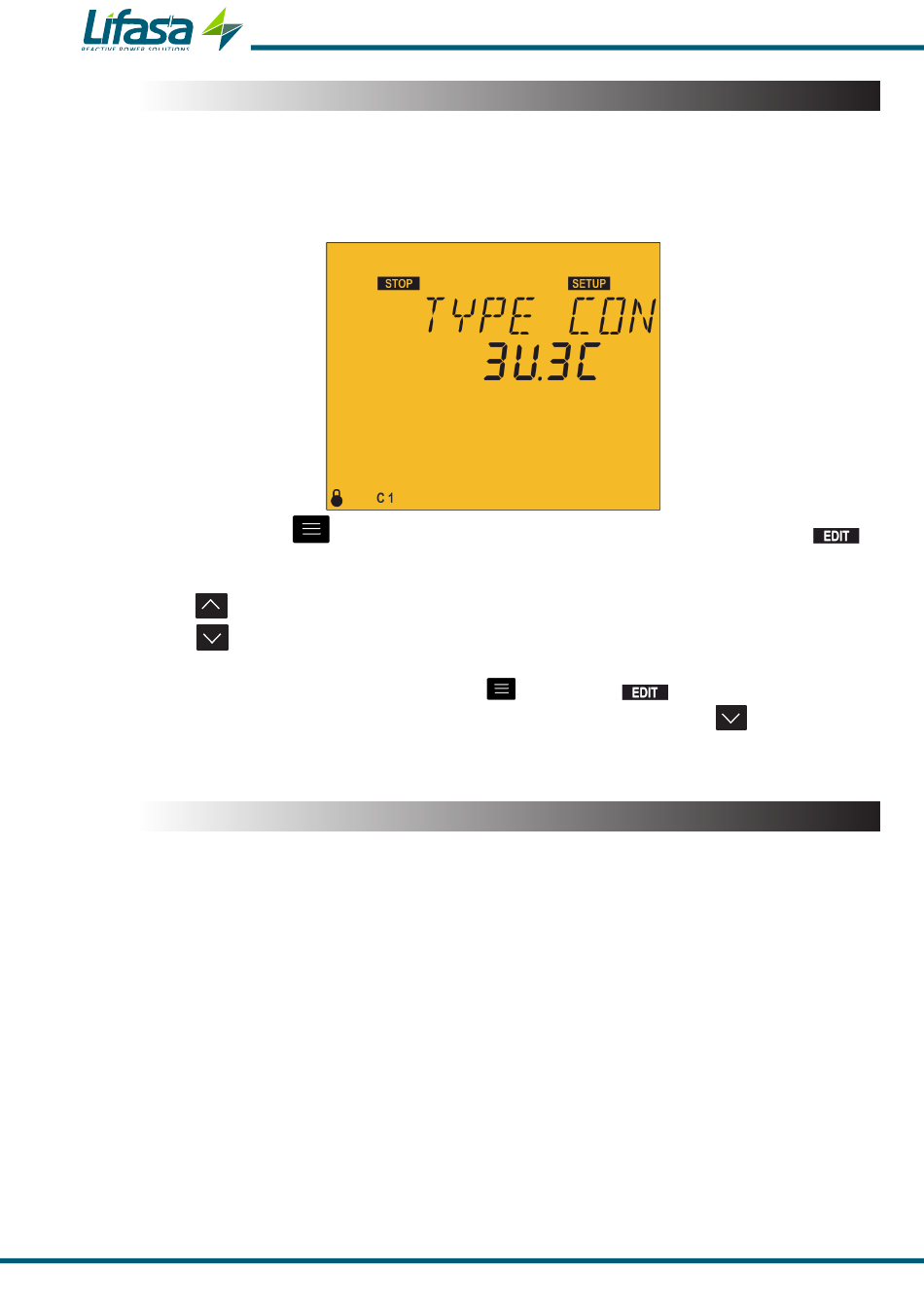

5.5.- TYPE DE CONNEXION
Sur ce point est sélectionné le type de connexion de l'installation, où:
3u3C
, 3 tensions + neutre et 3 courants.
3u1C
, 3 tensions + neutre et 1 courant.
2u1C
, 2 tensions et 1 courant.
Appuyer sur la touche
le clignotement des chiffres à modifier.
La touche
La touche
Pour valider la donnée appuyer sur la touche
Pour accéder à l'étape suivante de programmation appuyer sur la touche
Si nous n'appuyons sur aucune touche durant 5 minutes, l'équipement saute à l'écran de
simulation,
5.6.- CONNEXION DE PHASE
Avec ce paramètre l'équipement s'adapte aux différentes options de connexion des câbles
d'alimentation et de mesure et des transformateurs de courant, aux phases du système
triphasé. Selon le type de connexion qui a été programmé au point précédent, l'écran de
connexion est différent.
Type de connexion
Si on a sélectionné une connexion avec un seul (
écran l'une des 6 possibles phases qui sont indiquées sur le Tableau 42�
La sélection d'une option, ou d'une autre, doit se faire lorsque dans l'installation, au moment du
réglage, une puissance réactive inductive est consommée avec un cos φ entre 0.6 et 1 inductif.
On étudie les options jusqu'à ce que l'écran montre un cos φ entre 0.6 et 1 (l'affichage du cos
φ est seulement informatif, pas éditable).
78
pour entrer en mode édition, il est identifié par le symbole
montre l'option suivante�
montre l'option précédente�
« 5.30.- ÉCRAN DE SIMULATION »
3u1C
ou
, le symbole
�
2u1C
3u1C
Controller MASTER control VAR
disparaît du display.
�
2u1C
ou
), on sélectionne sur cet
Manuel d'instructions
et
