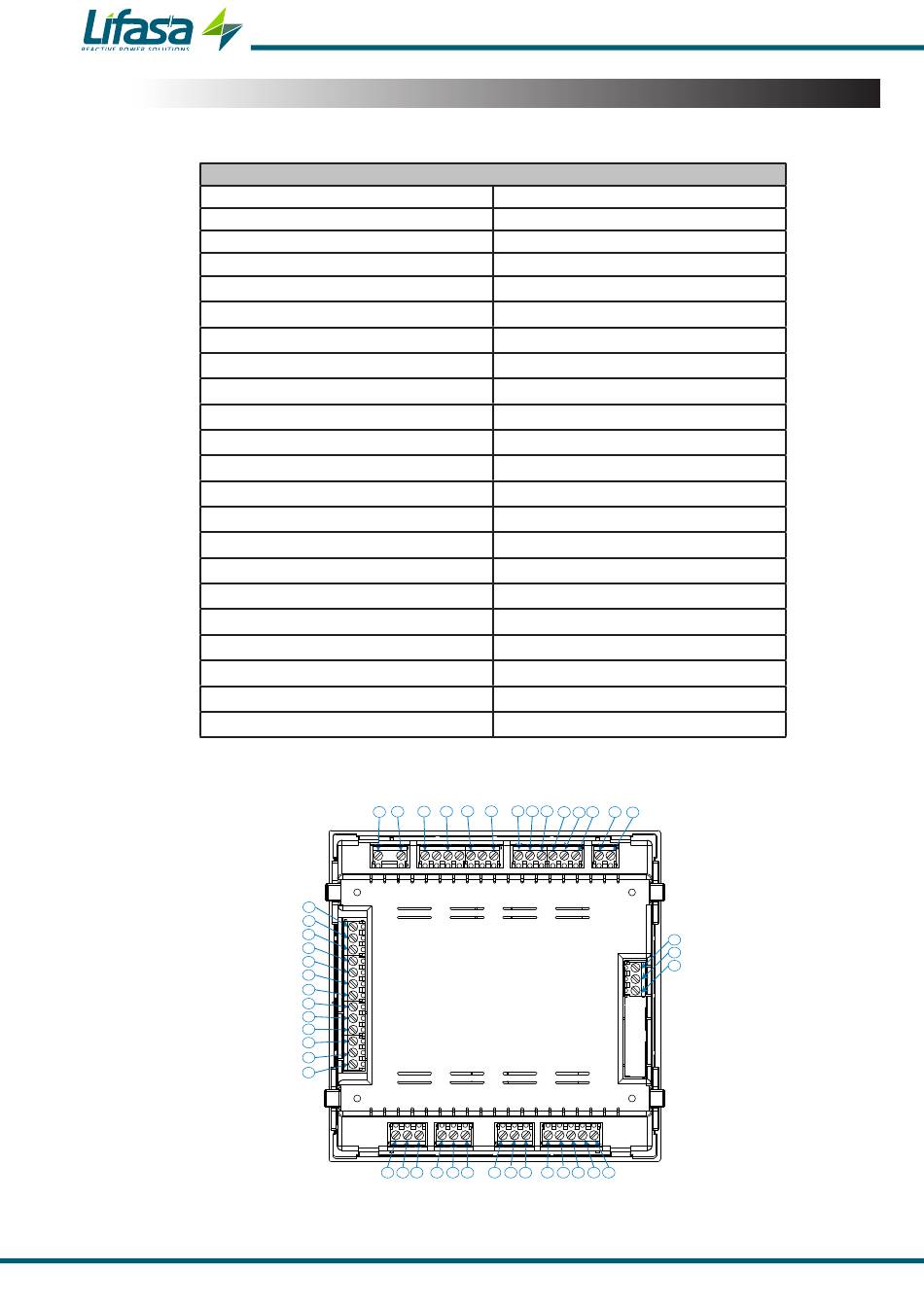

3.4.- BORNES DE L'ÉQUIPEMENT
Modèles Controller MASTER control VAR 12 et 14
(1)
Modèle Controller MASTER control VAR 14
(2)
12
Tableau 3:Liste des bornes Controller MASTER control VAR
Bornes de l'équipement de la face supérieure
1 : A1, alimentation auxiliaire
2 : A2, alimentation auxiliaire
3 : V
, entrée de tension L1
L1
4 : V
, entrée de tension L2
L2
5 : V
entrée de tension L3
L3,
6 : V
entrée de tension de neutre
LN,
7 : S1, entrée de courant L1
8 : S2, entrée de courant L1
9 : S1, entrée de courant L2
10 : S2, entrée de courant L2
11 : S1, entrée de courant L3
12 : S2, entrée de courant L3
13 : S1, entrée de courant de fuites
14 : S2, entrée de courant de fuites
15 : COM, commun relais
16 : R1, sortie relais 1
17 : R2, sortie relais 2
18 : R3, sortie relais 3
19 : R4, sortie relais 4
20 : R5, sortie relais 5
21 : R6, sortie relais 6
22 : R7, sortie relais 7
(1)
1
15
16
17
18
19
20
21
22
23
24
25
26
27
Figure 2: Bornes Controller MASTER control VAR
23 : R8, sortie relais 8
24 : R9, sortie relais 9
25 : R10, sortie relais 10
26 : R11, sortie relais 11
27 : R12, sortie relais 12
28 : A(+), RS485
29 : B(-), RS485
30 : S, GND pour RS485
31 : 1, entrée numérique 1
32 : 1, entrée numérique 2
33 : C, commun des entrées numériques
34 : 1, sortie numérique 1
35 : 2, sortie numérique 2
36 : C, commun des sorties numériques
37 : sortie relais ventilateur
38: sortie relais ventilateur
39 : NC, sortie relais d'alarme
40 : C, sortie relais d'alarme
41 : NO, sortie relais d'alarme
42 : COM, commun relais
43 : R13, sortie relais 13
44 : R14, sortie relais 14
5
6
2
3
4
7 8 9 10 11 12
28 29 30 31 32 33
34 35 36
37 38 39 40 41
Controller MASTER control VAR
(1)
(1)
(1)
(1)
(1)
(2)
(2)
14
13
42
43
44
