Controller MASTER control VAR
Avec l'équipement connecté, les bornes, l'ouverture de couvercles ou l'élimina-
tion d'éléments peuvent donner accès à des parties dangereuses au toucher.
L'équipement ne doit pas être utilisé avant que son installation ne soit complète-
ment terminée�
L'équipement doit être connecté à un circuit d'alimentation protégé avec des fusibles type gl
(IEC 269) ou type M, compris entre 0,5 et 2 A. Il faudra prévoir un interrupteur magnétother-
mique ou un dispositif équivalent pour déconnecter l'équipement du réseau d'alimentation.
Le circuit d'alimentation et de mesure de tension ainsi que les circuits de contacts de relais
doivent être connectés avec un câble à section minimale 1,5 mm
Pour la mesure de courant, l'installation d'1 ou 3 transformateurs de courant (TC) externes est
nécessaire. Normalement, la relation de transformation de ces TC est In/5 A, où In doit être
comme minimum 1,5 fois supérieur au courant total maximal de la charge.
Les câbles de secondaire des transformateurs de courant (TC) doivent avoir une section mini-
male de 2,5 mm
. Pour des distances entre les TC et l'équipement supérieures à 25 m, il faut
2
augmenter cette section d'1 mm
Les transformateurs de courant (TC) doivent être installés sur un point du branchement par
lequel circulera la totalité du courant des charges que l'on souhaite compenser plus le courant
propre aux condensateurs (
CORRECT
P1
S1
TC
S2
P2
~
LOAD
Les transformateurs de courant
(TC) doivent mesurer le courant
conjoint des condensateurs plus
les charges.
Si cela ne fonctionne pas,
vérifier que les TC ne sont pas
court-circuités�
Manuel d'instructions
pour tous les 10 m.
2
)�
Figure 1
~
CAPACITORS
LOAD
S i l e s T C s o n t c o n n e c t é s
d a n s c e t t e p o s i t i o n A U C U N
C O N D E N S AT E U R N E S E R A
CONNECTÉ même s'il y a des
charges inductives.
L'équipement ne compense pas�

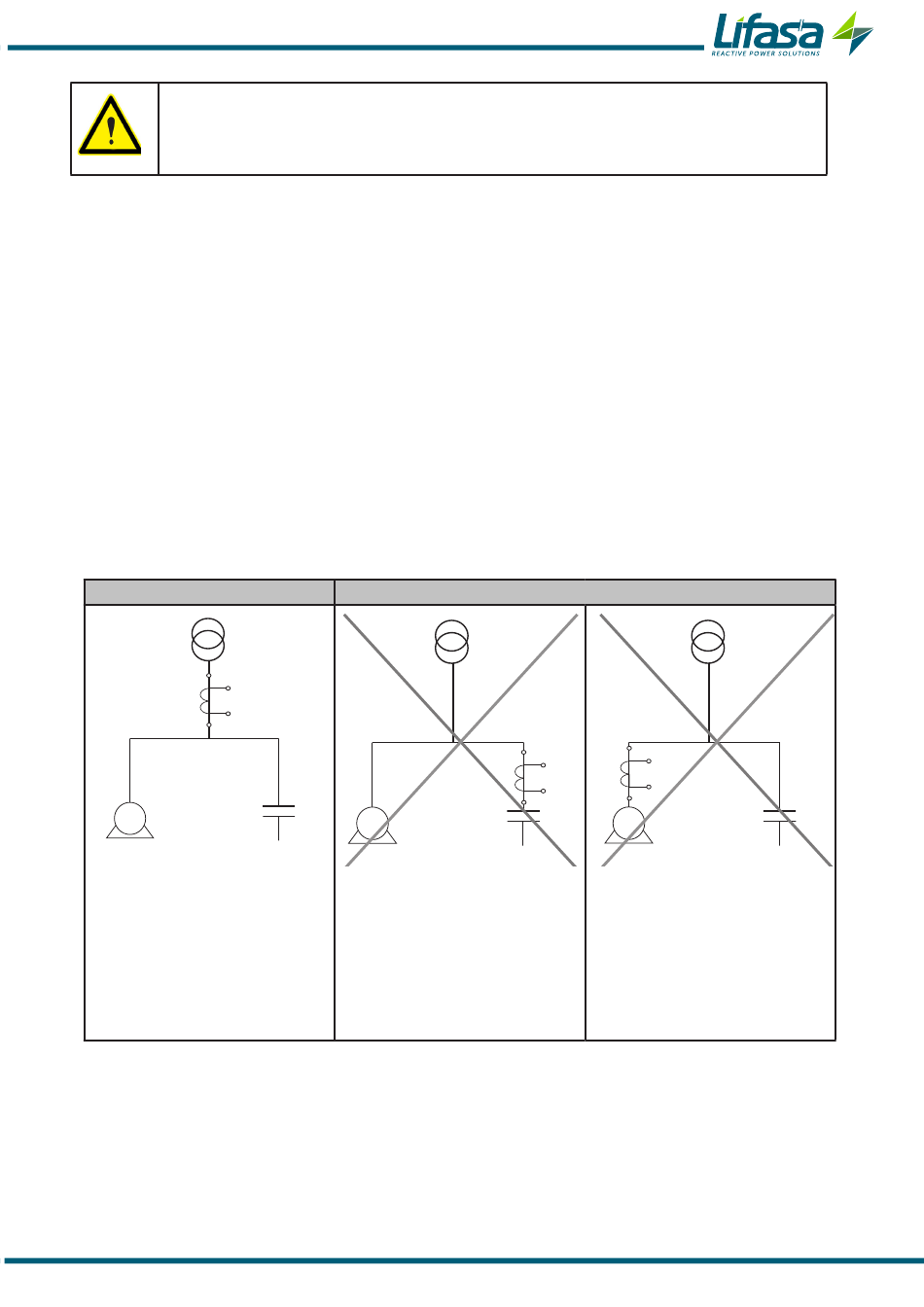

Figure 1: Emplacement des transformateurs de courant
2
INCORRECT
P1
P1
S1
TC
TC
S2
P2
P2
~
CAPACITORS
LOAD
Si les TC sont connectés dans
c e t t e p o s i t i o n T O U S L E S
CONDENSATEURS SERONT
CONNECTÉS, mais ils ne se
d é c o n n e c t e r o n t p a s a v e c l a
diminution de la charge.
R i s q u e d e s u r c o m p e n s e r
le réseau sans existence de
charge�
S1
S2
CAPACITORS
11
