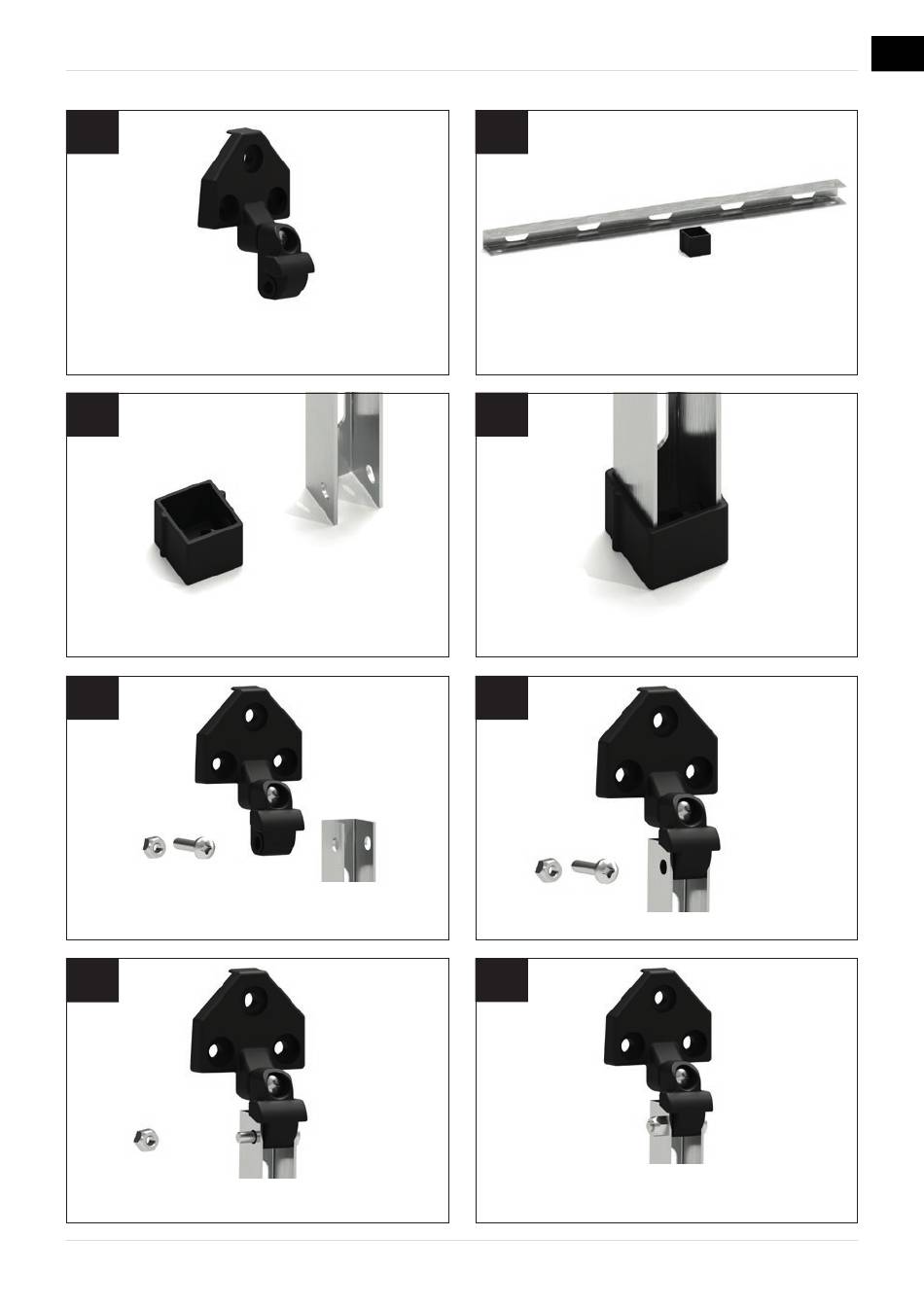

11.17
Vissez les pièces avec la vis M4x16 mm� Serrez soigneusement la
vis afin que la charnière du connecteur du support reste mobile�
11.19
Positionnez le capuchon� Celui-ci est doté d'un côté d'une sécu-
rité de montage qui sera plus tard dirigée vers le "U" formé du
suppport�
11.21
Prenez le support préparé, la charnière du support préparée, une
vis M4x20 mm et un écrou autobloquant M4�
11.23
Insérez la vis M4x20 dans les trous du support et la charnière du
support�
11.18
Prenez le support en aluminium et le capuchon (référence G2303)�
11.20
Poussez fermement le capuchon jusqu'à ce qu'il s'enclenche sur
le côté du support�
11.22
Placez le support sur la charnière du support�
11.24
Vissez les pièces ensemble avec l'écrou autobloquant M4� Serrez
soigneusement la vis afin que le support reste mobile�
Monter l'ouvre-fenêtre
39
